我手上有很多手电筒了，唯独还缺少一台多功能工作灯，毕竟手电筒在有些场景不方便使用。市面上的成品虚标很普遍，标100瓦的实际上10W都不到，还不如手电筒亮，所以还得自己动手，正好国庆假期没事嘛就做了一台，原本是计划内置18650电池组供电的，后来看到我手上闲置好几把锂电电钻等工具，就突发奇想，利用手电钻电池供电不更好吗？这样一来长期闲置的电钻电池得到了利用，同时也让这些电池不会因为长期放置造成衰减报废~很简单嘛，材料到齐后半天就做出来了，超满意~

分享一下DIY过程吧，有兴趣、有动手能力的朋友可跟我一起试试，最高50W功率，总成本不到百元，有任何问题可留言求助~

自己DIY成本也不能太高是吧，灯壳主体所以选的是这种常见的探照灯，标称20W的24元一个，灯里面带了灯板和驱动，去掉灯板和驱动估计只要十几块钱，但我找了一圈没找到只卖壳子的。灯前面板的尺寸是180X140mm：

这个灯当初看宣传挺精致的，实物看着有点粗糙，材料切割不是很精准；灯壳是铝合金一体铸造的，后面的罩子是铁皮的，改动主要就是在这个铁壳里进行：

拆开后盖4颗螺丝，只看到里面有一块简单的降压板，铁后盖都有点生锈了；后盖空间有28mm深，不放电池倒是足够用了。

他的降压板是12-85V宽电压输入，输出稳压为9V 1A，最大功率9W，标称20W功率就露馅了；这块板子用料很不好，我就直接给他拆了扔了。

拆开前面板的4颗螺丝拿下玻璃就可以看到内置的灯板，功率不管多少就直接给它换掉。灯板上写着4640表示灯板尺寸46X40mm，灯珠发光面积是25X25mm，买同样规格的灯板就可以适配螺丝孔。反光碗是一片薄铁皮，虽不是很光亮，但好在不是塑料的，塑料的可能会被烤变型。

把原灯珠拆除后安装上自己买的大功率灯珠，在这之前要测一下买的灯板实际功率是多少，因为虚标情况太普遍了，不知道实际功率就无法给它适配合适的驱动和电池。驱动板我选的是一片恒流恒压升降压模块，输入电压6-38V，输出1-36V可调，最大电流5A，转换效率96%左右，价格倒是不贵，6元一片。本来想自己设计定制整合包含恒压、调光的电路板，考虑到有其他朋友会跟着我做，买模块门槛更低也更好维护，到时万一某个模块坏了，更换也是简单又方便。

首先我把万用表笔接在out输出端把输出电压调到14V，又打到万用表电流档，把模块短路电流调到5A，测得我买的灯珠最高工作电流是4.07A，实际功率足50W。这种灯珠虽说是12V电压的，但必须电压达到14V才能满功率，在12V时电流2A都不到，用12V电池做供电的要注意。测得灯珠功率后重新调整驱动电流限流到4A避免超流，调整完就不用去动它了。

50W灯珠发热量是相当大的，没装散热测试时最多能通电2秒，否则会烧坏掉。我就是两人配合拍电流时点亮了3秒，当时灯珠朝下，结果这3秒时间直接把拍照的布烧穿了。灯板买回来是没焊接的，需要自己焊线，50W灯珠用的是20AWG的线(0.5平方)，过5A电流没问题。这种50W灯板挺便宜，10元钱不到一颗。

测完后给灯板背面和灯壳背面涂了一层电脑CPU专用的导热硅脂，利用外壳给灯珠散热，好在这个灯壳还是挺厚实的，目测应该能抗住长时间20W工作，30W可能温度很高，30W以上只能短时间或者加风扇散热了：

用螺丝把灯板固定好，之后我再用热熔胶枪给焊点打上了一点胶，把反光碗和玻璃面板装上，灯头这里就不用去管他了。

接下来继续改后盖。介绍下后盖里用到的几个配件。

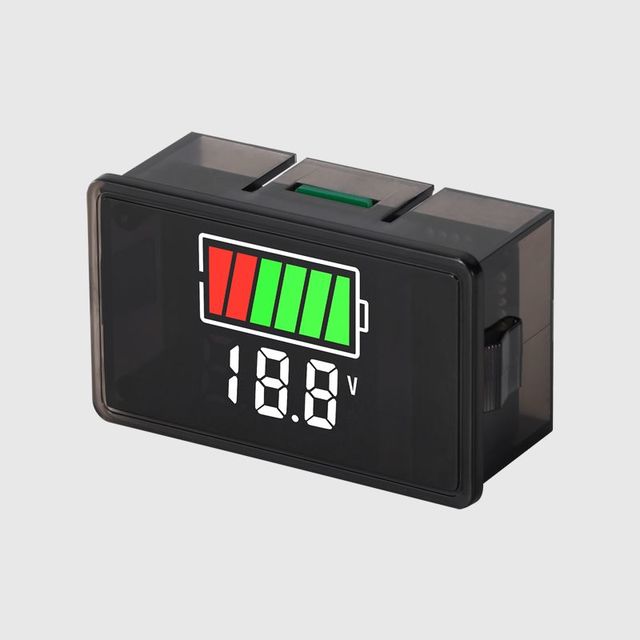

12块钱的电压表，带两个USB接口，可以显示电压和电池剩余容量，有带TYPE-C接口的要贵几块。这个表的工作范围是8v-30V，后面有个按钮，可以设置电池类型，如12V铅酸、N串三联或者N串铁锂，让使用者大概知道电池电量，如我用东成20V电池，满电电压是21V、没电时的电压是14V。USB口则可以应急给其他手机等设备供电，但最最主要的目的是让这个灯看起来更显眼好看...

12mm带灯自锁按钮开关，用来做总开关，因为安装了电压表和USB模块，平时会空耗电，所以要做个总开关。这种按钮开关挺难按的，但自己制作没办法，船型开关要开方孔，不是内外螺帽锁紧，所以圆形的要方便稳固一些。这个总开关要买自锁也就是按下去就是一直开着状态的，而且要7A大电流的，带灯的贵两块钱但看上去会好看些，一个开关要了14块钱：

一个55*2.1输入接口，有时候需要用外挂电池、充电宝、其他电源给灯供电，所以要预留一个输入接口，我买的是纯铜大电流的，6块钱：

工作灯是需要调光的，有时候需要它暗一点，我就买了一片6块钱的电机调速器，是可调电阻旋钮和板子一体的，输入电压5-35V，电流最大5A，板子是带IC的，在电容下方。虽说是用来调电机的，原理和调光是一致的，都是通过控制输出电流实现的。之前那个驱动板其实也是可以调电流的，但你发现那个可调电阻能选转好几圈，不好匹配，所以单独买个调速器更方便。

这个东成20V电池取电器感觉是最贵的，花了近20块钱，便宜点的我看都是3D打印的，材质不太好，这个贵但到手看了下材质还可以，卡得也很稳，经得起长期使用。不光是东成，其他牌子只要买得到这种取电座的都能搞，没手电钻电池的话也可以发挥一下其他创意。

需要自己焊线，焊左右两根线就行了，黄色那边是正极：

6块钱的4.5CM 12V涡轮风扇，灯壳肯定是无法满足50W散热需求的，要长时间在50W运行就必须加装主动散热：

我随便在后盖需要开孔的地方画好线。他这个后盖不是平的，有一点倾斜度，方框的位置是要装电压表，右边安装刚才介绍的总开关和旋钮：

盖子太小了，角磨机没法切，就拿了把打磨用的小电磨，装上小切割片，切倒是切开了，只是这玩意儿不太容易切直，有些地方稍微切大了一点点；右边的两个小孔则是用电钻和开孔器开孔，中间的总开关是用12mm开孔器开的，右边的调光器旋钮是7mm钻头开的：

取电器则安装在后背，需要打4颗4mm的孔，再用4颗M4螺丝固定在后背就行了。电极下方也要开一个孔，好把电线穿过去：

我开好所有的孔先把这些配件装进去，先不接线，看看位置是否合适。忘记壳子边缘不是直角了，所以调速板差点装不下，只好把电路板边缘剪去了一角，电压表的口割的也不是很规则，无所谓了，反正之后要打胶，其他都还好。

然后我把线都连接好进行测试，调光正常，一切正常：

都是些模块，所以接线很简单，随手画了一下。55X2.1接口和电池是并联的，不能插电池的同时用外部电源供电；由于输出电压是提前调好的固定14V，所以电压表得接在输入口，用来监控输入电压和电量。开关的LED灯电压最高24V，所以灯线接在稳压模块输出端。

测试完毕正式把所有线连接好，最后还要用热熔胶枪给所有接线端子和焊接点打上胶，避免长时间使用造成松动，方形电压表内外缝隙都打好胶。买好的散热风扇没有安装的原因之后再说：

一切搞定后，装好后盖，调光旋钮刚刚好，再靠左一点就装不上了。都用上东成外挂电池了，所以不考虑防水问题，USB接口在上边也就无所谓了，需要考虑防水的就把USB口装在下边就行了，不要买电压表和USB一体的。

下方用的是灯原本的线口，那个孔比55X2.1接口还大就加了个垫圈，没找到合适的不大好看：

插入东成20V电池，打开开关，这台多功能灯顺利搞定！调光旋钮也是自带开关的，可以只给USB供电不开灯：

要是这个24元的灯头再精致一点就好了，有电压表加持的缘故看起来比其他成品灯有科技感一些。

顺带提一下，我把灯头自带的提手换掉了，装上了个架子，这个架子是之前其他灯上拆下来的，尺寸大了点我就用大锤给他锤窄了些。这种架子也是有单卖的，要20多一套，但架子有点单薄不推荐买；不用架子也是可以的，有架子的话可以把灯放在地上、桌子上、安装在三脚架上，方便的调整照射角度。

还可以手提！也不是很重。晚上我去拍照的时候他们都问我这个灯哪里买的，都说好牛的样子：

除了挂东成电池供电外，还可以外接其他电源供电，在家里随便找个12-24V电源插上就能用，也可以接太阳能板当太阳能灯用，反正是宽电压嘛。试了下5V充电宝点不亮，但用12V PD诱骗线接充电宝就能用了，这时灯的最高亮度取决于充电宝的输出功率。电压表要提前设置好，要不然默认是12V铅酸电瓶，容量显示不准，比如我这个东成20V电池就是5节18650电池串联，应设置为L05，这样一来当电量显示较低的时候就不要继续使用了，因为我这块东成20V电池没有内置过放保护。

这样一来电钻电池就不会闲着浪费了，随时要用电钻取下来就行咯~DIY的时候也省去了买电池的钱~

最后展示下照射效果吧。录了动画演示开机和无极调光，可以在调试的时候测一下电流，然后在旋钮旁边画刻度标一下，比如1档刻度时10W，2档刻度20W，3档50W。

晚上在户外录了一个，从电压表可以看出最大功率下压降有0.4V：

晚上出去试了一下，出光效果比预想好了十倍：是大泛光效果，泛光覆盖范围极广，出光角度无限接近180度，光线也很均匀，没有刺眼的光斑，虽说最高亮度档位只有5000流明左右，但我感觉泛光覆盖效果比上万流明的手电还好，色温目测约5000K左右，用来做露营灯、钓鱼灯和工作灯都没啥问题：

灯放在中间栏杆上，有的朋友可能担心用了电机调速器会有频闪现象，实测是没有的，这个电压表屏幕倒是闪烁着的。之前提到的散热风扇我在测试两晚后就没打算安装了，因为这个灯有时我会在室内用，风扇噪音还是很明显的，在室内开低亮度就行了，灯体根本不发热，也就用不到风扇，做智能温控的话还得加一块电路板。温度方面，开10W以下灯体只有轻微温热或者不发热，开25W几分钟后灯壳温度可以达到45度左右，可以长时间维持温度不再增加直到电量用完，开50W最大功率的时候2分30秒灯壳温度就达到了45度并且会不断上升，需要长时间大功率运行的朋友把风扇装上就可以压制住了(建议取下后盖后，在底板上切一个槽把风扇嵌进去)。

续航时间的计算公式是(电池电压X容量)/灯珠功率，最后得出的结果再X0.9损耗。比如我这块东成是20V 2.0AH小容量电池，里面是5节2000mAH的18650电池串联，总能量40WH，如果50W功率运行续航时间为40WH/50W=0.8H，X0.9后约0.7小时，25W功率运行续航时间约1.4小时，10W功率续航时间约3.6小时，最低亮度则可以连续点亮几十小时，要是你用4.0AH电池的话续航就可以翻倍。别想着这个续航比不过什么手电，我这个没有降档机制，那些单节电池1000流明续航几小时的可是降档才达到的。

最后来算算成本：

灯头：24元
50W灯板：7
驱动板：6
调速器：6
电源开关：14
55X2.1插座：6
东成取电座：19
风扇：6
合计：88元
用到的工具：电烙铁、电钻、小电磨、热熔胶枪、螺丝刀、万用表，用到的辅材:导热硅脂、20AWG硅胶线、焊锡丝、绝缘套管、螺丝、免钉胶。

这次算是比较满意的DIY了，有些朋友可能觉得做工不太精致，百元价位实打实5000流明锂电灯好像一个都找不到吧？管你成品灯千千万，但有人问起时我能说是自己DIY的，哼哼。
