REMAX 睿量 RP-U78 手机充电器 Type-C 100W 雪白

商品笔记 (10)
真实的值友购后体验
戴德兰
1月前发布
充电稳定: 2A2C接口,共100W,目前同时给switch和iPhone充电,用起来感觉不错,也没有电流声。
充电头网
1月前发布

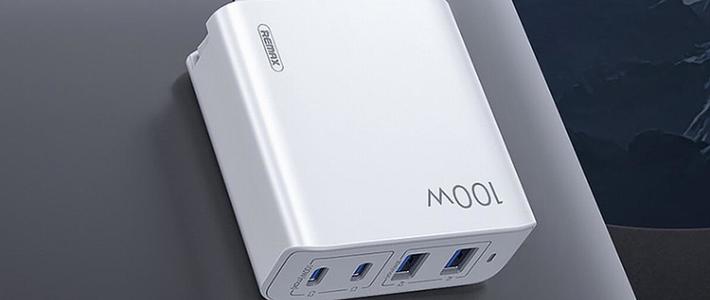

REMAX睿量推出100W氮化镓快充充电器,2C2A四口配置
USB PD快速充电标准最高支持20V5A 100W大功率快速充电,目前市面上已有不少高性能笔记本、旗舰充电宝都直奔100W充电,大功率PD充电器的市场需求直线上升。近日REMAX睿量推出100W氮化镓快充充电器,采用高频高效的氮化镓功率器件制作,小巧的体积拥有100W PD快充输出能力,并带有2C2A四个输出口可解决大功率与多设备的场景需求。REMAX 100W氮化镓充电器奶白色壳体采用简约的设计风格,侧面印有“100W”字样与REMAX商标,接口配置上一共有四个输出口,分别是两个USB-C PD快充输出口、两个USB-A多协议快充输出口。REMAX 100W氮化镓充电器三围尺寸分别是73.5mm * 70.5mm * 30mm,功率密度0.64W/cm³,产品重量200g,体积小于苹果96W充电器,并提供了更多输出接口供使用。两个USB-C接口支持功率盲插功能,用户无需学习接口参数,单独插入任意USB-C接口均可获得最高100W PD快充输出。USB-C接口支持5V3A / 9V3A / 12V3A / 15V3A / 20V5A五个完整PDO电压,丰富的电压档面对不同设备也能游刃有余。USB-A1/USB-A2支持多协议快充输出,带有4.5V5A / 5V4.5A / 9V3A / 12V2.5A / 20V1.5A多种电压输出,并包含华为SCP超级快充等多协议。REMAX 100W氮化镓充电器拥有智能功率分配策略,单USB-C接口最大输出功率100W,单USB-A接口最大输出功率可30W;USB-C1+USB-C2同时输出支持65W+30W;三口同时输出最高支持45W + 30W + 18W三口同时快充输出,四接口同时充电功率策略调整为45W + 30W + 7.5W + 7.5W,智能功率分配策略为多设备使用场景协调各接口输出能力。REMAX 100W氮化镓充电器内含PFC电路,整个内部带有环绕式黄铜散热片覆盖快速疏散热量,充电温度低于国标要求。REMAX 100W氮化镓充电器2C2A配置,黑白双色可选,内置高频高效氮化镓功率器件体积远小于苹果96W充电器,支持单口100W PD快充输出,也可肩负起四设备同时充电的需求。
文章
充电头网
1月前发布

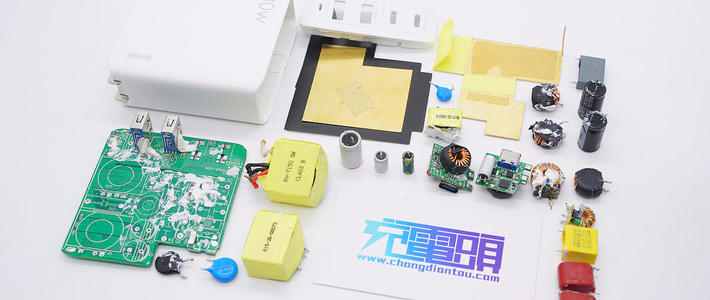

拆解报告:REMAX睿量100W 2A2C氮化镓快充充电器RP-U78
目前市面上已有不少高性能笔记本、旗舰充电宝都直奔100W充电,诸如小米、iQOO的旗舰手机更是支持120W快充,大功率PD充电器的市场需求直线上升。近日REMAX睿量便推出一款100W氮化镓快充充电器以满足市场需求。这款产品在氮化镓加持下,整体体积小巧,同时拥有4个USB接口,支持最大100W快充,可解决大功率与多设备的场景需求。充电头网在得到消息后,立马在REMAX睿量天猫旗舰店入手了这款产品,在活动优惠下花了168元,可以说性价比超高。那么下面就来看看产品的详细拆解,一睹内部用料做工。一、REMAX 100W氮化镓充电器外观包装盒采用灰蓝配色,正面印有REMAX品牌、充电器外观图、使用场景图,以及100W、PD+QC、4USB、GaN等特性标识,对产品核心特点进行充分展示。盒子背面印有产品使用场景图以及参数信息。包装盒内部使用塑料托盘固定保护充电器。包装内含充电器、使用说明书和合格证。REMAX 100W氮化镓充电器采用PC阻燃材质白色外壳,表面全部磨砂处理,腰身各面之间过渡圆润,使用手感好。机身正面印有100W和REMAX字样,表明品牌和功率。此外机身四端略微弧面过渡,看上去并非直角,设计独特。充电器输入端外壳上标注有参数信息型号:RP-U78输入:100-240V~50/60HZ 2A单口输出:USB-C1/C2:5V3A、9V3A、12V3A、15V3A、20V5A MaxUSB-A1/A2:4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A Max总输出:USB-C1+USB-C2+USB-A1+USB-A2:45W+30W+7.5W+7.5W=90W制造商:深圳市睿禾科技有限公司产品已经通过了3C认证、CE认证和FCC认证。充电器配备的是可折叠国标插脚。此外机身在插脚一端设有凹槽,方便用户将插脚取出使用,考虑周到。输出端配备2C2A四个接口,且均为蓝色胶芯,两类接口旁分别印有30W和100W标识。同时输出顶面还配有LED指示灯。使用游标卡尺实测充电器机身长度为73.33mm。宽度为70.38mm。机身厚度为29.56mm。和苹果96W充电器大小直观对比,REMAX这款要小一圈。拿在手上的直观感受。充电器净重约为201g。接通电源LED灯亮淡蓝色光。使用ChargerLAB POWER-Z KT002检测USB-C1口的输出协议,显示支持Apple 2.4A、Samsung 5V2A和DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0和PPS等多个快充协议。除此之外,其PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位以及一组3.3-21V5A的PPS电压档位。另外使用KT002检测发现USB-C2口协议和USB-C1口的完全一样。不仅如此,两个C口的PDO报文也相同,也就是说这两个接口单口输出性能完全一样,支持功率盲插,使用十分方便。使用KT002检测USB-A1口输出协议,显示支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP和PE2.0协议。另外使用KT002检测发现USB-A2口输出协议和A1口的一样,两个A口也支持盲插使用。二、REMAX 100W氮化镓充电器拆解将输出顶面外壳拆开,LED灯处设有黑色塑料片,防止漏光。PCB板正面覆盖黄铜散热片,低压部分区域粘贴绝缘胶带处理。拆掉散热片,主板正面元器件布局整齐紧凑,缝隙间打胶固定处理,初级元件与输出小板之间设有隔离板。PCB板背面同样配有黄铜散热片和隔离板,对应三颗氮化镓功率芯片处还设有导热垫帮助导热。PCB板背面一览,电路布局清晰,初次级之间设有镂空槽。经过对充电器正背面电路分析发现,REMAX 100W 2A2C氮化镓充电器内部采用APFC升压后为开关电源供电,LLC架构开关电源定压输出,同步整流,三路同步整流降压四口输出的设计架构,输出功率智能调整分配。下面我们就从输入端开始一一了解各元器件的信息。输入端一览,白色保险丝隐约可见,此外这一侧还设有压敏电阻、NTC浪涌抑制电阻、两级共模电感和安规X电容。保险丝来自诚润电子,贴片焊接,额定电流为5A。10D471K压敏电阻,用于输入过压保护,当输入交流电压过高时,短路输入,保险丝熔断切断电路,保护后级元件。MF72 5D11 NTC热敏电阻,用于抑制输入浪涌电流,减小充电器插电时的冲击电流。共模电感双线绕制,用于滤除EMI干扰。另一颗共模电感特写,蓝色磁芯。安规X电容容量0.33μF。输入端整流桥WRLSB80M来自深圳市沃尔德实业有限公司,这颗软桥通过较软的恢复曲线,比较平滑的关断特性,可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装,拥有良好的散热特性,帮助中大瓦数适配器提升可靠性,单颗可做60W+。沃尔德 WRLSB80M 资料信息。充电头网拆解了解到,沃尔德的软桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品采用,产品性能获得客户一直认可。PCB板前端一览,设有滤波电容和PFC升压电感等元器件。两颗高压滤波电解电容,规格均为400V 33μF,由于PFC升压后电压稳定,无需采用大容量电解电容,两颗33μF即可满足100W功率输出。充电器主控芯片供电电容特写,规格为25V 47μF。充电器初级PWM主控芯片采用NXP恩智浦TEA2016AAT,一颗芯片内置LLC控制器和PFC控制器,内置数字架构控制,简化了设计的同时减少外围元件数量,芯片内置多重完善的保护功能。恩智浦TEA2016AAT简介。初级侧三颗氮化镓开关管均来自英诺赛科,右上角用于PFC升压,左侧上下两颗英诺赛科INN650D02用于LLC开关电源。英诺赛科INN650D02,耐压650V,导阻低至0.2Ω,符合JEDEC标准的工业应用要求,这是整个产品的核心元器件。INN650D02 “InnoGaN”开关管高频特性好,且导通电阻小,适合高频高效的开关电源应用,采用DFN8*8封装,具备超低热阻,散热性能好,适合高功率密度的开关电源应用。英诺赛科向充电头网透露,INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺,是目前市面上最先量产的先进制程氮化镓功率器件,这项技术的大规模商用将推动氮化镓快充的快速普及。英诺赛科 INN650D02 详细资料。充电头网拆解了解到,该氮化镓开关管还被努比亚65W USB PD氘锋氮化镓快速充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、飞频65W USB PD氮化镓充电器、魅族65W氮化镓充电器、Lapo 65W USBPD氮化镓快充充电器、ROCK 65W 2C1A氮化镓快充充电器等多款产品采用。美浦森MSD04065G1,碳化硅二极管,耐压650V,更短的恢复时间,采用TO252封装,用于PFC升压整流。美浦森MSD04065G1资料信息。PFC升压电感特写,全身使用绝缘胶带包裹,顶部贴有信息标签。主板正面中心还设有薄膜电容、滤波电感、LLC谐振电感等元器件。红色CBB薄膜电容特写,105J 耐压450V。另一颗特写。滤波电感外套热缩管。另一颗特写。LLC谐振电感特写,喷码有R15-26-00074字样。PCB板另一侧一览。LLC谐振电容特写,333J630V。变压器特写,次级采用多层绝缘线,顶部贴有信息标签。CT 1019光耦特写,横跨在初级和次级之间,用于初级次级通信,反馈输出电压。输出抗干扰蓝色Y电容特写。输出端一览,两个USB-C口使用小板垂直焊接,小板打胶加固,并且后面设有绝缘隔离板。次级同步整流控制器采用恩智浦TEA1995T,其内置两个驱动器用于LLC架构开关电源的同步整流。恩智浦TEA1995规格资料。次级同步整流MOS采用新洁能NCEP6050AQU,NMOS,导阻6.5mΩ,DFN3.3*3.3封装,耐压60V。新洁能NCEP6050AQU资料信息。同步整流输出滤波固态电容,规格均为25V 470μF,来自福建云星电子有限公司。“YX”牌固态电容专门针对USB PD快充设计,在105℃的工作环境下仍能保证2000小时的寿命,同时兼具耐高温、耐大纹波、低ESR等特性。充电头网了解到,采用云星固态电容的电源产品还有华硕65W 2C1A氮化镓充电器、REMAX 1A1C 65W氮化镓充电器、征拓2C1A 65W氮化镓充电器、洛克65W中国芯氮化镓快充充电器、爱否开物1A2C 65W PD氮化镓充电器、爱否开物F1多口USB PD充电器、倍思充电器移动电源二合一等。采用智融SW3516H主控芯片作为两个USB-A接口的降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流。其集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议,最大输出PD 100W,CC/CV 模式,以及双口管理逻辑。外围只需少量的 器件,即可组成完整的高性能多快充协议双口充电解决方案。充电头网通过拆解发现,SW3516H还被华硕65W 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120W四口2C2A快充等多款产品采用,此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。外挂两颗MOS管来自锐骏半导体,型号为RUH4040M2,耐压40V,用于为USB-A口输出同步整流降压。锐骏RUH4040M2详细资料。充电头网了解到,采用锐骏MOS的产品还有华硕65W 2C1A氮化镓充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、鸿达顺120W四口2C2A快充、摩米士65W 2C1A氮化镓快充充电器、倍思45W 1A1C氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等多款产品采用。磁环降压电感特写,外套热缩管。同步整流降压输出滤波固态电容,规格为25V 220μF。VBUS开关管采用谷峰 G33N03D3,双NMOS,耐压30V,用于两个USB-A快充端口分配,左侧两颗R005电阻用于USB-A口独立过流检测。谷峰 G33N03D3 详细资料。USB-A母座特写,垂直过孔焊接。另一个USB-A母座特写。一颗无丝印芯片,用于两个USB-C口输出功率智能调节。通过充电头网实测发现,USB-C1、USB-C2支持功率盲插功能,并性能完全一致,任意单一插入都能获得100W满载输出。可见这一功能,由图中这颗MCU对两个USB-C口进行了智能协调。经过观察发现两块小板设计布局完全一样,采用的是智融SW3516+芯电元PED3016M降压输出方案。小板背面都设有磁环降压电感。小板上的智融SW3516H降压协议IC。两颗芯电元 PED3016M MOS管,NMOS,耐压30V,用于为USB-C口输出同步整流降压。芯电元 PED3016M 详细资料。磁环降压电感特写,内部涂胶固定,外套热缩管绝缘。输出滤波固态电容规格为25V 220μF,同样来自云星电子。USB-C母座特写,蓝色胶芯,过孔焊接固定。全部拆解完毕,来张全家福。充电头网拆解总结REMAX100W 2A2C氮化镓充电器采用白色机身壳,表面磨砂处理,整体看去非常简洁。充电器配有4个USB接口,支持QC、AFC、FCP、SCP、PE2.0、PD和PPS快充协议,支持100W和30W快充。作为一款桌面充,兼容性好,接口支持盲插使用方便,同时可大大缓解排插压力,产品实用性强。充电头网通过拆解发现,这款充电器内置PFC升压电路,采用LLC+GaN高性能架构。采用恩智浦TEA2016AAT和TEA1995初次级控制器,分别搭配英诺赛科氮化镓功率芯片和碳化硅二极管以及新洁能MOS组成开关电源部分,固定电压输出。输出端四个接口采用三路独立降压输出,且每路都采用智融SW3516进行二次降压和协议识别控制输出。两个USB-C接口的输出功率由一颗MCU控制,实现功率智能分配。充电器PCB板上元器件布局整齐有序,为应对大功率输出带来的发热问题,元器件打胶以及配备大面积黄铜散热片,氮化镓功率芯片还额外配有导热垫。次级侧三路输出电路均配有二次滤波固态电容以保证输出纯净。充电器内部细节讲究,整体做工扎实。如此一款产品仅需168元便可入手,小伙伴们觉得这个价格香吗?
文章
