捡垃圾，我用1毛钱的电阻逆转全局！

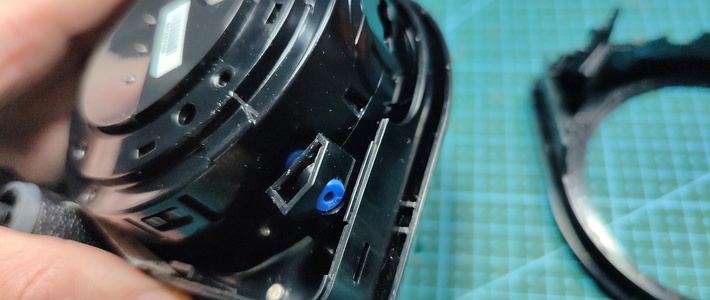

起因Hi，我是新昼事情是这样的，我们这边经常需要给一些显示器做校色，所以需要校色仪，但是之前一直是租，加个邮费随便来回130块钱，我本来觉得相比自己买还是挺便宜的，但感觉还是要下狠心，搞一个属于我自己的。市面上校色仪很多，蜘蛛，i1 Pro等等，以后有空再详细讲，因为全新太贵我打算搞一个二手的，便宜些的ColorMunki分光度计。说是这样说但还是要1000+这里有两种，一种是Colormunki是面向办公室和家用，另一种i1 Studio是面向商用比如印刷厂这类，当然本质上是一样的东西，设计除了颜色不同，附件不同，其他都是相同的。至于i1 Pro，蜘蛛4这类分色度计，从原理上来说精度就不如这种。然后翻着翻着，居然有个卖300块钱一个的colormunki，但是【不退换】+【不懂测试】+【随机发货】，这不如直接说东西坏的好了。但它便宜啊，我还是下单了。开箱个赛博赌石很快，东西到货了，这个只有一个本体其他啥配件都没仔细检查了一下，很新，比我经常租借的都新，可以说是稀有好成色，特别是它才300元。甚至我看一下塑料开窗部分，划痕都不是很多。接着就是上机测试，结果，居然电脑提示USB设备一直弹出，我想坏了，这才开场就翻车。之后换了一条线，插上，问题解决，可以看到设备很顺利识别出来。我使用displaycal也是顺利的是识别，看起来毫无问题，这捡漏也太简单了！正在暗爽时候跑一下测试，结果，发现一直卡在这里。ColorMunki这款分光度计，它内置有一个校准源，通过旋转，可以切换不同功能，而现在，不管我怎么旋转，软件都提示要我放在校准位置。我想是不是电脑问题，结果我换了电脑也一样，这说明确实是这个赌石出毛病了。不小心成了国内首拆我本来想着找一下网上有没有拆解的人，结果没找到，可能还是因为这仪器太贵了吧。那只能我这边来直接开拆，首先把中间部分的塑料片下了。之后用螺丝刀把中间可以旋转那部分的螺丝都下掉透明开窗部分，直接撬开这里我觉得都没有什么特别要注意的地方， 因为它的装配就是这种利用塑料弹性来进行的上下两片壳体，是使用金属卡扣锁定的，一共四片，我用手术刀片来撬动有些地方比较硬，会用螺丝刀体辅助一下， 锤一锤只要四片分开后自然就会打开，但是这里要注意， 有文字一面要朝向桌面，因为有排线USB接口使用排线连接到本体，这一个模块可以翘起，通过一个机械翘板实现固定可以看到蓝色部分是一个小球结构，用来定位这里我们可以看到使用了两个不知道是什么芯片，但是根据逻辑可以得知，是两组红外收发的对管之所以能辨识当前位置，依靠这里的反光层，当发射的红外被白色区域反射回来后，会电压产生变化，从而判断当前位置。这里可以看到校准位，它是一张磨砂材料可能是纸质的。很明显，是红外对管出现了问题，我们直接上电测试我使用双面胶固定USB 接口那部分，防止拆解时候，排线拉扯到。主要测试的就是红外对管，因为这部分有可能因为时间长或者其他原因损坏，但是要判断到底坏哪里。比如是接收坏了还是发射坏了？。是因为电压不足还是因为物理断路？等等首先按照发射坏了来测试，我发现使用手电筒照亮可以通过自校准位置的验证。之后我测试了一下镜头，数据没问题，说明它的其他功能应该是好的，我们可以正常使用，没有大翻车。接着测试一下电路特性，因为没有找到这个型号，还是自行测量。最终得出这样一个简易分析图，经过测量可以得知，接收端没问题，待机下是2.8V，而在获得足够光线后，会下降到0.4V，控制器通过这个来判断当前位置。所以，大概率是发射端的功率上不去，毕竟红外管也是LED用久了会有亮度下降的问题。到这里大概能想到几个解决方案：使用其他光源替代红外管，在外壳上开孔 ，安装其他光源使用电阻，减少接收端电压使用开关，直接控制解决和碰壁首先尝试一下方案1，这里需要开孔但是这个方案并不是很成功，因为内圈是铁质的，另外精度也是问题我使用1mm的含钴钻头，但可能是韧性比较高，所以没打出洞，继续可能损坏其他所以想想算了。接着是第二个方法，因为接收端的工作原理是收到光后电阻减少，所以现在电阻减的不够少，那我们就在接收端线路上加电阻通到GND，让识别所需要的光强度下降到当前红外管的光强度。所以浩浩荡荡的飞线就开始了。用于桥接的电阻用了两个不同的，一个6.8k一个18k，因为我想要观察下不同情况的结果。不过和一开始计划有出入的是，我最后还是使用0.1mm的飞线飞完之后，我把它们简单合并并且进行测试结果是，不太行，虽然能通过自检，但是不能通过测量，那一只6.8K的电阻太低，必须换成18k的重新替换，组装，再测试，为了能方便控制我加了一个开关。另外，原先的编码区发灰，影响反射，所以我把双面胶的遮盖层剪了两块，用树脂胶水贴在原本的位置上。然后，自检完美通过，另外测量数据似乎是没有问题的。当然我后面发现这个开关也不是必要的，有一边红外发射正常，可能有人问，一开始为什么不用手机或者相机看一下有没有光，这个我要说就是并不是所有红外光都在CMOS能接收波段内。因为下班搞这个搞很迟了，我草草的缝制了一个简单的布托，再拿一个檀木作为配重因为檀木太硬，可能会撞显示器，我还设计了一个套子给它套上这样一来，就可以进行测试了尾声开始测试时候我还是很忐忑的，因为这东西实在太便宜，谁知道有什么潜在问题。但是最终得出结果，并且和我以前使用的比较后数值基本一致，我就知道，虽然很惊险，但我这次没翻车最后的最后我要说几个点，第一点是，我个人不建议捡这个便宜，因为虽然我这件出的是这个问题，但你买的可能是其他原因，第二点是焊接这类精密仪器，要加热，然后断电再焊，不然多数电烙铁上都是有电位的，有可能随手送走。很高兴你能来看我的内容，下次见！
