前言

哈喽大家好呀，最近抽了个时间搓了一个充电宝，今天就来跟大家分享一下吧。主要是现在在售的品牌双向100W充电宝价格普遍都是200元以上，但是在闲鱼的DIY的套件只需要50元左右就能买到，加上电池的话也不过80元左右，如果大家手头上还有电池的话就更合适了，又能动手折腾一番，所以DIY套件也是很多人的选择。

我买到的套件是53元，这款套件是使用21700锂电池，如果没有的话可以去闲鱼淘一下拆机电池，我买的是亿纬锂电池，在闲鱼和多多上大概是7块钱不到，套件加上4颗锂电池成本在80元。

关于电池的选择，推荐松下和三星的，价格普遍在10元/颗，国产的话有亿纬和三杰的，价格在7元/颗。我选择的是亿纬50E21700平头电池，5000mAh，15A3C放电，内阻的话平均值在16，如果没有内阻测试仪的话，发货前可以让老板给测试一下，保证4颗电池的容量和内阻相差不要太大，对于充电宝充放电的稳定性很重要。

套件介绍

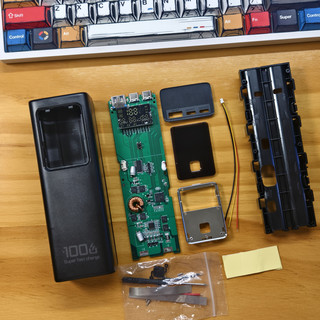

套件包含支持PD 3.0协议的双向100W主板，主板集成了快充芯片、升压模块、电量显示屏，充电宝外壳、电池架子，还有一些螺丝和焊接电池用的镍片等，整个套件除了没有电池外其它的全齐乎。

主板比较简陋，背面甚至空得离谱。主控芯片是英集芯的IP5389H，这颗芯片支持多种快充协议同时集成同步升降压控制器，可让设备集成度大大提高。电池保护板主控也是英集芯的，型号为IP3255，VBUS开关管为YG045N04、YG025N04两个型号，电容型号不详。

来看一下英集芯的IP5389H芯片吧，这颗芯片支持丰富的快充协议，相比IP5389来说多一个UFCS融合快充的支持，而且还支持协议定制。芯片内部集成双向同步升降压控制器，集成电荷泵驱动外置NMOS，芯片支持自适应充电电流调节，支持磷酸铁锂，三元和高压锂电池应用。目前采用IP5389H方案的，我能查到的就是三星10000毫安无线充电宝在用，IP5389的话倒是有罗马仕、绿巨能、一加、闪极、安克在使用。

充电宝的组装

使用到的工具有电烙铁和点焊机，电池之间的连接我还是建议使用点焊机用镍片进行连接，有些小伙伴用铜线或者镍片用电烙铁来焊接我不太推荐，电烙铁持续的时间太长而且高温对锂电池可能造成损害。

本次使用的4颗亿纬50E21700锂电池，经过串联最终达到14.8V，容量为20000mAh。串联电池组需严格匹配内阻与容量差异（建议同一批次电芯），否则可能导致部分电芯过载或提前老化。

因为是平头电池，大家焊接的时候注意一下正负极。赠送的镍片厚度只有0.1mm，感觉顶不住100W的功率，不过手头上没有就只能将就用着了。然后按照图示把连接电路板的线分别焊接到3.7V、7.4V、11.1V的位置去，这里我的焊点位置有点居中，一会电池对折的时候位置有点偏移不过好在问题不大，电池仓的预留空间是有剩余的。

配件里面电池正负极的线（红黑色）太细了，肯定支撑不住100W功率的，所以我找了两根铜线来代替，实在没有不同颜色的了所以用了两根蓝色的，大家千万别学我

因为怕用电烙铁焊接高温会对电池造成损害，所以我用镍片引出来，因为电烙铁不好用（死活不承认是自己的原因）所以焊点有点难看哈，大家尽情吐槽，还有很大的提升空间。当然我不推荐跟我一样买几块钱的电烙铁，连个放置的支架都没有，存在安全隐患的，另外就是没有可调温度，对各种锡使用不方便。

这里我漏拍了几张照片。电池对折后装进电池仓，然后把主板给装在电池仓的另一面，再把电池正负极焊接到主板上，主板上已经标示有B+和B-，相信大家都不会搞错的啦。而且这个套件的使用的方案挺不错的，如果没有激活充电宝（接充电头激活）的情况下是不会通电的，所以在接正负极的时候不会出现火花（手动点赞）。

把电池仓装进外壳，检测电池温度的热敏电阻我不建议大家跟我这样用电工胶布进行粘贴，最好还是用点热熔胶吧。

然后贴上套件里面的双面胶，这样可以跟卡扣后盖粘贴得更牢固，最重要是电池不会出现松动，在盖上后盖之前一定要用充电器给充电宝充电测试一下是不是能正常使用，避免后面再拆。

我这里又漏了一张装屏幕盖板的照片，不过问题不大，都是直接按压下去就安装完成这个步骤有手就行，然后把上下部的挡面安装好，背板安装好就完成啦。整个过程的话还是需要一点动手能力的，就是使用电烙铁和点焊机，如果没有接触过这两样工具的值友我就不建议尝试啦，虽然动手的乐趣真的很大，但是涉及锂电池和电路板的玩意，还是安全为主吧。

成品，默认电压5.1V，电量还有73%，接下来就是测试一下这个充电宝的各种输入输出参数啦，当然还有效率和温度，这些都是很重要的。

充电宝测试

上面我们已经把充电宝给组装完成，接下来我们就来测试一下充电宝的各项性能参数吧。主要也是充电和放电、纹波这三项测试。

这款充电宝是2C1A的接口，两个C口支持的输入和输出参数都是一样的，A口的话最高是支持SCP 10V 2.25A的，也就是22.5W，没意思这个口我就不测了。

使用协议检测可以看出，两个C口支持的协议都是一致的，像QC3.0、FCP、SCP、AFC、PD3.0带PSS、DCP、Apple 2.4A都是支持的，但是IP5389H芯片支持的UFCS融合快充没有检测出来。这里因为很多品牌是私有协议，所以没啥好看的，主要看PD和PPS协议。PD3.0协议支持最大20V5A，也就是100W功率，PPS协议支持忘记看功率档位了，我的疏忽

不过拿来给我的VIVO X100S PRO充电能跑到53W的功率，感觉非常不错，一般65W带PPS协议的充电宝最多也就跑到40多。这个充电宝在0%的电量时候给我的手机充电还能达到手机最大功率，非常不错呀，所以建议大家还是尽量用好的电池。

先来做输出测试吧，顺便把充电宝的电放完。使用恒流负载仪加上协议诱骗器，充电宝可以实现100W输出的，这时候电压是19.14V电流5A，负载仪上显示功率是95W，激活PD3.0 100W档位，输出这块没有虚标。

满功率输出情况下，这个充电宝持续时间为16分27秒，输出电量为26.12Wh，温控上来后降为PD3.0 60W，但是实际输出功率为0.2W，也就相当于没有输出了，这个输出的控制是真不行，它并不是在温度上来后慢慢降档输出，而是一下子切断，在逻辑上非常不人性化。期间我用温度计测量过，最高时候是58度，而且到最后面停止输出时候也是这个温度，内部温度肯定不止58度的。

后面我又测试了一次，在房间相同温度的情况下，这次居然持续24分钟，输出电量39Wh，我是非常惊讶的，充电宝最高温度是63度，前后两次的测试相差如此之大，感觉像闹着玩一样，但是现实确实如此也反应出这个套件方案的不稳定性。

经过这两次输出测试，我认为这个充电宝不适合给100W的设备供电，它的输出策略太激进，它确实能保持100W的输出，但是到达温控点的时候是采取直接切断的方式，我还是比较喜欢随着温度上升然后功率阶梯式的下降，这种策略才是适合大家的。另外还有65W输出测试因为时间原因，下次我发个笔记吧

接下来我们再来测试一下输入，放完电之后使用移速200W氮化镓充电头充电，移速这款充电头单口最大支持PD3.1 140W的功率，用这个头给充电宝充电完全没有瓶颈。

这里先说明一下，这个充电宝虽然说支持双向100W，而且输入的时候能激活PD3.0 100W的功率档位，但是实际上只能达到50多的功率，我使用了手头上6款100W以上的充电头做测试，发现确实是充电宝的原因。

移速这款充电头也能激活PD3.0 100W，实际电压20V，电流2.79A，功率55.7W。55W的功率持续22分钟，然后降至41W持续时间19分钟，再降至27W持续时间25分钟，最后涓流形式直至充满，整个过程耗时1小时43分钟。

从0-100充满，输入能量是58.83Wh，如果按照20000毫安来换算，这个充电宝的能量是74Wh，58.83/74=79.5%，这里面除了损耗外，还有电池容量可能不足，因为这些电池都是拆机电池，容量难免不足，过两天小老板拿到测试仪后再测试一下这些电池的详细参数，如果对这方面关注的小伙们记得关注我，到时候给你们做个电池的评测

最后我们再来看看这款充电宝的纹波表现吧，毕竟纹波的大小有不少小伙伴们关注的，而且也关系到我们充电设备的一个稳定性和使用寿命。

根据YD/T 1591-2009标准，输出纹波限值不能超过200mV，所以这里我也用测试仪简单的测试了空载和各档位负载下的纹波表现吧，大家可以做一个参考，纹波检测使用默认频率1M。检测几个我们常用的档位5V3A（15W）、9V3A（27W）、15V3A（45W）、20V3.25A（65W）、20V5A（100W）的纹波表现，特别是满载时候，下面我们开始。

充电宝在空载时候的纹波，电压5V，纹波平均值是8mV，这个表现还可以，毕竟没有负载。

老规矩，先上各档位的纹波测试总结表，想省事的小伙伴们可以看这图就行，这里可以清楚看到各功率档位下的纹波表现，接下来我们再来具体看看吧。

5V3A、9V3A、15V3A的纹波数据分别是28、36、24mV，表现还是挺不错的，数据都非常的低，这表现跟一线大品牌没差的吧

但是到了20V3.25A和20V5A的表现就不行了，65W功率的时候纹波还是84mV，到了100W满载的时候居然飙升到了135mV，虽然按照标准来说是没有超过限值，没有对比就不知道好坏是吧，那我拿两个充电宝在相同功率下看一下纹波怎么样吧。

这里就使用20V5A（100W）的负载做测试吧，左边是绿联的充电宝，纹波是80mV。右边是奥海的，纹波表现逆天啊，只有46mV，所以跟这两款充电宝做了对比之后就会发现，135mV的纹波表现是很差劲的，优点可能就剩下价格便宜了吧。

最后说一下我自己的想法吧，如果想拿来当100W充电宝用的话我不建议，首先输入不达标，输出的话持续时间短，如果是当65W的充电宝用我推荐，在这个功率档位表现无论是充电、温度、纹波都非常不错的。当然啦，动手能力强的小伙伴们也可以折腾一下散热，这种随身充电宝其实问题最大就在散热，如果能散热做好，输入输出这块表现应该还有很大的提升空间。

不过80块钱买了这个DIY套件也不亏，大家感兴趣的话可以去闲鱼逛逛，里面经常遇到不少好价，特别是拆机21700锂电池，而且动手的乐趣让人也非常解压，你们说呢今天的分享就到这里，动手、码字、拍照、测试都不容易，希望大家能三连支持一下，还有就是文中有什么不对的地方欢迎大家指正，感谢各位小伙伴们啦，我们下期见。
