PISEN 品胜 PD20W充电器 Type-C快充电头

支持PD 20W快充,30分钟即可为iPhone 13充满65%。
小值机器人
发布
¥15.5
拼多多
数码精选折扣店

低于历史42%时间段,比上次发布价低10元

简明购买步骤
1
加购
当前商品*1件
2
下单
实付15.5元
商品价格不准确或失效可点击右侧反馈 反馈
其他购买方案(3)
全部
小值机器人发现
京东 品胜京东自营旗舰店
¥29.9
天猫精选 品胜数码旗舰店
¥29.9
苏宁易购 苏宁自营
¥33.8
价格趋势
数据由什么值得买整理提供
180天
60天
30天
商品笔记 (7)
真实的值友购后体验
仰角37
1月前发布

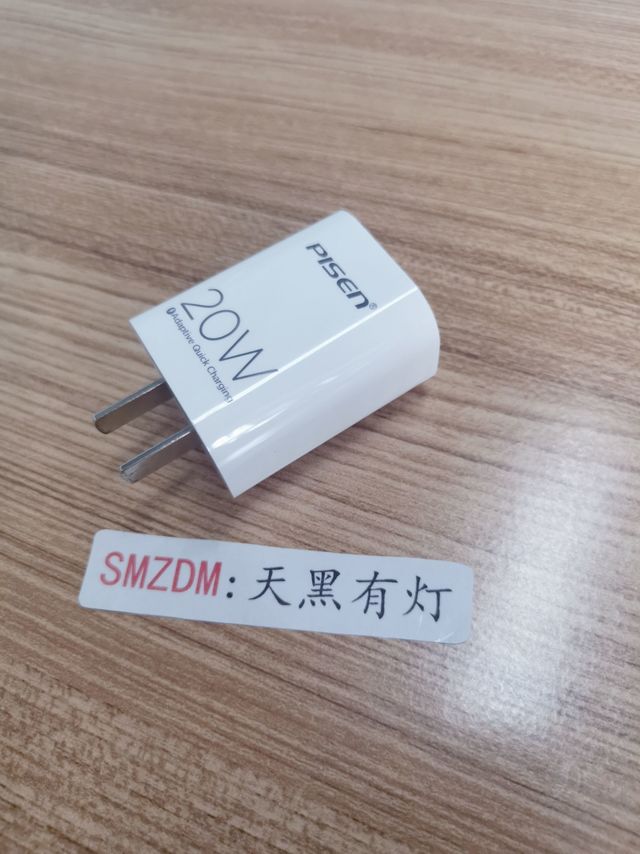

PD快充协议: 品胜这款20W PD充电器虽然没有采用氮化镓技术,体积相对来说比应用了氮化镓技术的20W充电器来说不太占优势,但是综合考虑价格也就能够接受了,而且采用了和苹果原装20W充电器如出一辙的外观设计,机身光滑圆润,手感非常的不错。
3
二胎奶爸杨小闹
1月前发布
买了十三香之后,别忘记买个快充头

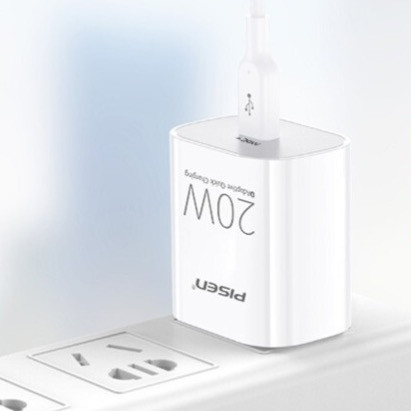

购买途径:品胜苏宁自营旗舰店购买价格:29.9元规格:20W。产品介绍:此款此款品胜20W快充充电头内置智能保护芯片,智能识别充电状态,负载自动断电,优良电流方案,自动识别并匹配接入设备电流,设备低电量的时候极速满电,快充满的时候,涓流补电,充电不伤设备电池。使用体验:买了十三香之后,才发现这次只给了一根快充数据线,没有给自带的充电头,只好在苏宁上一次性买了3个品胜的20W快充头。这个品胜的快充头在做工上还是挺好的,充电速度也非常的快,外壳采用了绝缘性优异的PC环保材质,防火阻燃耐高温,用手摸起来也很有质感。总结:品胜这个品牌的快充头还是很不错的,充电速度很快,质量也很好,价格还不到原装的零头,值得购买。
3
充电头网
1月前发布
拆解报告:20W USB PD快充充电器
最近充电头网又拿到了PISEN品胜一款20W PD快充充电器,这款产品此前有进行过详细拆解,支持多快充协议,整体兼容性很好。不过现在到手这款对协议芯片进行了更换,那下面我们也对手上这款新20W充电器进行拆解,看看是用了哪家协议芯片,以及具体性能表现如何。一、品胜20W充电器外观包装盒依旧是采用黑色配色,正面印有产品品牌、外观、特性等,国乒代言。包装盒背面印有充电器参数、商家信息以及产品特性描述。充电器使用塑料托盘固定保护。品胜这款20W充电器采用直板造型设计,腰身亮面,两侧弧面过渡,使用不硌手。机身正面印有PISEN品牌logo和20W快充字样。输入端配备固定式国标插脚。输入端外壳上印有充电器规格参数信息型号:TS-C135输入:100-240V~ 50/60Hz 0.5A输出:5V3A、9V2.22A、12V1.5A总输出:20W Max制造商:广东品胜电子股份有限公司产品已经通过了3C认证。USB-C口居中设计,黄色胶芯。使用游标卡尺实测充电器机身长度为47.66mm。宽度为37.75mm。厚度为27.56mm。和苹果20W充电器直观对比,品胜这款稍长也稍细一些。拿在手上的直观感受。净重约为49g。使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议,显示支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议。此外PDO报文显示USB-C接口还具备5V3A、9V2.22A、12V1.66A三组固定电压档位。二、品胜20W充电器拆解将输入端外壳拆开,插脚和金属片接触通电。将充电器模块取出。PCB板正面一览,变压器及左侧电容打胶加固,初次级之间设有隔离板。PCB板背面一览,设有整流桥、主控芯片、白色光耦和次级同步整流芯片。输入端一览,保险丝外套绝缘管保护,旁边有绿色NTC浪涌抑制电阻和黄色X电容。保险丝2A 250V规格。绿色NTC浪涌抑制电阻,用于抑制上电浪涌电流。安规X电容容量0.1μF。ABS210A整流桥特写。PCB板侧面设有工字电感和两颗高压滤波电解电容。 工字电感特写。两颗电容来自东莞KT凯特电容有限公司,规格均为400V 15μF。PCB板另一侧设有主控芯片供电电容、变压器和Y电容。PWM主控芯片供电电容规格为50V 10μF。PWM主控芯片PN8161来自Chipown芯朋微。该芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能,包括输出过压保护、逐周期过流保护、过载保护、软启动功能。PN8161通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。充电头网了解到,采用该芯片的产品还有飞小二18W USB PD快充充电器、阿里巴巴20周年限量纪念版天猫精灵CCL原装充电器、古石科技18W USB PD充电器等。变压器特写。HK1018光耦,用于初级次级通信,反馈输出电压。蓝色Y电容特写。输出端设有协议小板,使用排针支撑焊接,左侧设有输出滤波固态电容。和PWM主控芯片搭配的是芯朋微PN8307H次级同步整流芯片。PN8307H内置同步整流控制器及高雪崩能力功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管,导通压降极低的功率MOSFET可以提高电流输出能力,降低温升,提升转换效率,使得系统效率可以满足6级能效的标准,并留有足够的裕量。Chipown芯朋微PN8307H内置12mΩ60V耐压同步整流管,适用3.6V-20V常用适配器输出,适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能,包含输出欠压保护、防误开启、最小导通时间等功能,同时外围元件非常精简。芯朋PN8307H详细参数资料。固态电容规格为16V 820μF。 将小板拆下,正面设有USB母座和输出VBUS开关管。背面设有协议芯片。USB PD协议芯片采用天德钰JD6606S,该芯片通过了USB PD 3.0认证,TID:3768。这是一颗高性能和高兼容性的快充协议芯片,采用CPC-16L封装,支持USBPD3.0快充之外,还包括支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议。天德钰JD6606S提供恒压恒流控制,支持多口输出控制,支持输出过压,过流保护,并且集成VBUS放电功能,输出协议由电阻灵活配置,并且支持多口输出降功率,支持最大60W到最小18W输出,满足主流PD适配器输出。输出VBUS开关采用锐骏RU3030M2 MOS,NMOS,耐压30V。锐骏 RU3030M2 详细资料信息。USB-C母座特写,过孔焊接。全部拆解完毕,来张全家福。充电头网拆解总结品胜新款20W PD快充充电器机身光滑圆润,使用体验感好。在新协议芯片加持下,支持QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议,并具备5V3A、9V2.22A、12V1.66A三组固定电压档位,表现不错,不仅可以满足iPhone 12快充需求,对其它品牌手机也有很好的兼容性。充电头网通过拆解发现,充电器内部设计布局基本保持不变,新快充协议芯片是天德钰的JD6606S,该芯片通过了USB PD 3.0认证,是一颗高性能和高兼容性的快充协议芯片,支持18W-60W输出,满足主流PD适配器输出。即使更换了新协议芯片,充电器内部的整体设计布局依旧保持不变,无需再进行大的改变设计,这也是JD6606S的优势,不影响产品正常上市周期,保证正常供货。另外充电器开关电源采用芯朋微PN8161+PN8307H极简主流快充方案。
