前言

这次的主机show很适合作为展示样机，因为机箱带有大面积的玻璃元素，所选的主板、显卡、内存、散热器等等又有RGB元素，结合起来的光污染效果还不错，有点像看鱼缸的感觉，希望能给发烧友玩家一点攒机的参考。

整机展示

▼机箱为ZEROZONE EOS，最大的特色是机箱的顶部到侧面部分采用了一块90°折弯的强化玻璃，整体风格非常统一，如果搭配RGB硬件，将会是没有死角的全方位展示。当然还有另一个特点就是死沉。

▼除了弯折玻璃外，机箱前面也采用一块常规的钢化玻璃，两款玻璃都为深色，如果选择的硬件都没有光效，还挺难看清内部的。

▼ZEROZONE EOS的LOGO在前面玻璃的底部。

选用的硬件配置。

CPU：intel i7-9700k

主板：华擎（ASRock）Z390 Phantom Gaming X主板

内存：金士顿(Kingston)Predator掠食者系列 DDR4 3600 16GB(8G×2)

硬盘：浦科特（Plextor） 512GB SSD固态硬盘 M.2接口(NVMe协议) M9PeGn

显卡：索泰(ZOTAC)RTX2070super玩家力量至尊PGF OC

电源：德商必酷(be quiet!)额定750W STRAIGHT POWER 11 750W电源

机箱：ZEROZONE EOS

散热：乔思伯（JONSBO）SHADOW 光影360 幻彩一体式水冷

ZEROZONE JET FAN 12CM-ARGB散热风扇

▼主机为Z390+i7 9700k的intel平台

▼主板选择现在华擎的颜值担当的Phantom系列，具体型号为Z390 Phantom Gaming X，散热器选择360规模的一体散热器：乔思伯SHADOW 光影360 幻彩一体式水冷。

▼主板的一大特色就是全新Wi-Fi 6（802.11ax）高效无线网络接口，可提供速度最高可达2.4Gbps。

▼显卡采用了堆料王索泰的RTX2070super玩家力量至尊PGF OC，造型也是肌肉感满满，在显卡产品中也是个大块头。

▼好看的主机，内存当然要插满，内存为4根HyperX Predator，3600MHz的条子（单条8GB）

配件展示

▼再来介绍采用的硬件设备，首先是盒子show。

主板

华擎的主流最高端主板，比如太极系列的定价都是卡在2k（不包括X299和X399）。这次华擎 Z390 Phantom Gaming X定价2999，总算有点高端的样子了，不过比友商的*级产品价格还是有点差距，得继续努力啊。

作为华擎Z390的板皇，Z390 Phantom Gaming X的供电规格和用料，各种装甲和RGB灯效都不算新鲜。不过华擎近期网络玩的很溜，除了2.5Gb/s LAN的有线网络，还有AX200无线网卡。

▼在RGB支持方面，除了主板自身的灯效外，在24pin下方有1个12V&4pin接口，在主板底部提供一个12V&4pin接口和一个5V&3pin接口（灰色），即Addressable RGB，不过设置在这个位置，恐怕得用延长线才行

▼IO接口采用了一体式挡板，安装效果很不错，接口也是相当的丰富。USB接口包括：4个USB 3.2 Gen1接口、4个USB 3.2 Gen2 接口（含一个Type-C）；视频接口包括DP1.2接口，HDMI 1.4接口；网络接口包括：1个2.5G RJ-45 网线接口（红色）、2个普通1G RJ-45 网线接口（支持链路聚合）以及WIFI 天线端口；音频接口包括5个镀金HD音频插孔和1个光纤SPDIF数字音频输出端口；其它还包括CMOS按钮，PS/2键盘鼠标二合一接口。

▼I/O装甲设计还是很精致，上面有ASRock的LOG和PHANTOM GAMING X的型号名称，通电后都会有RGB灯效。

▼mosfet散热块之间用热管连接加强散热，供电规模为14相的供电，采用了倍相的方案，其它电器元件使用了60A电感，50A Dr.MOS，以及Nichicon 12K黑金固态电容。

▼供电接口为 8+4pin ，当然接一个8pin也能正常工作。。

▼PGX提供了8个SATA 6G接口，其中6个原生，另外两个由地三方芯片提供。还有前置的2个USB 3.2 Gen1 接针和一个前置C 型接口 USB 3.2 Gen2 接针；内存方面条内存插槽支持最大4266+MHz,128GB容量。

▼主板的下部被装甲所覆盖，连PCH部位也被包含在内。PCH上面有PG系列LOGO，以及FAST/MYSTERIOUS/UNBEATABLE的slogan，都具有RGB灯效。而且设计也挺用心，如果在主板第一条PCI-E插槽插入标准两槽的显卡，此处的灯效并不会被挡住。如果要安装M.2 SSD就拆开这个装甲（M.2 SSD的散热也要靠装甲），华擎为此在附件中还提供了一把六角螺丝刀。

▼音效方面使用了创新Sound Blaster™ Cinema5系统，并搭配了5颗Nichicon Fine Gold专业音效电容。

▼拆开装甲可以看到主板一共有3条M.2插槽，其中2条2280长度，1条22110长度；3条PCI-E X16合金插槽都有金属外壳加固，防止过重显卡坠坏.

▼主板的背面也有装甲覆盖，侧面有导光条，具有RGB灯效。

▼WiFi 6 (802.11ax) 无线网卡，就是英特尔AX200，其实是需要配合AX路由器，才能能够实现2.4Gbps的无线传输速度。

内存

▼HyperX Predator RGB 3600MHz采用三星B Die颗粒，时序CL17-18-18-36，电压1.35V。该内存系列的一大特点是红外同步技术，不借助任何软件也不会像很多RGB内存那样，没有软件调控时间长了灯光会错位。

▼Predator RGB DDR4内存是黑色风格，而且也算HyperX唯一的RGB系列内存。

▼顶部有导光条，最终的灯效为柔光效果，顶部还有HyperX的字样。

▼灯条侧面的样子；马甲中间也有HyperX的LOGO。

▼马甲的设计还是很有特点，鱼骨状铝板覆盖整个马甲。

▼鱼骨状凸起部分是拉丝铝工艺，下层是磨砂工艺，形成了一种浮雕纹路纹路，还是很耐看的，另外内存加马甲的高度为43.35mm，还是要注意下散热器的尺寸能否兼容。

SSD

▼SSD选择了M9PeGn，NVMe的协议，5年质保，512G容量。盒子背面标称顺序最高读/写可以达到3200 MB/s；2000 MB/s，随机读/写速度(IOPS)：340,000；280,000。性能尚可。

▼M9PeGN中的N代表无散热片版本，因为Z390 PGX的装机就是散热片，确实不需要带散热马甲的SSD。

▼M9PeGn采用东芝的BiCS3 3D NAND颗粒（TLC），主控还是Marvell 88SS1093，缓存采用南亚易胜的DDR3 512MB。

显卡

▼索泰GeForce RTX 2070 SUPER玩家力量至尊PGF OC和之前该系列的2070，2080产品差不多，一种肌肉男的感觉

▼散热体系为三风扇系统，银灰色系，也没有其它五颜六色的杂色存在。

▼风扇面顶部有PGF的LOGO，中文意思是“玩家至尊”，除了LOGO有RGB灯效外，风扇面还有很多导光条都是具有RGB灯效的；另外中间风扇和两边的风扇的扇叶有些不同，支持风扇停转技术。

▼从侧面看显卡真是“又长又胖”，卡的厚度为5.3cm，非常接近三槽卡了，长度309mm。
侧面的索泰的英文LOGO以及那条导光条都是具有RGB灯效的。另外供电接口为2个8pin。

▼标配亚克力+金属结合的背板，亚克力露出的部分都有光效，背面标有POWERBOOST的贴片电容可以减少电流干扰，提高供电纯净度。

▼NV Link接口，也就是SLI的升级本，RTX2070super出现后成为了拥有NV Link的最低档显卡，之前为RTX2080。

▼背部IO，包括3个DP接口，1个HDMI接口和1个Type-C接口，从这个角度看PGF显卡采用了肩越结构，所以这款显卡也要比一般的显卡宽一些。

散热器

▼乔思伯SHADOW 光影系列一体式水冷有240和360两个型号，现在还没有120的版本，支持Intel LGA115X/775/1366/2011/AMD AM4/AM3/AM3+/AM2+/FM1/FM2（+）/754/939，唯独不支持TR4。扣具方面和之前的产品差不多，附件自带集线器和遥控器。

▼风扇是直接安好在冷排上的，不过由于机箱走线孔的设计，我不得不重新拆下改变方向后再固定上。

▼一体式冷头外壳为铝合金冷，顶部为镜面玻璃，内有RGB灯效，冷头采用了90片鳍片和120cm²散热面积的微水道设计，水泵转速为2600RPM（±10%）。
▼水管采用EPDM+IIR高密度水管，据说防漏水性能更加出色，外层有蛇皮网包裹，供电为一个3pin接口。
▼RGB供电为特殊的6pin供电，只能插入自带的集线器才能进行转接。

▼冷头底部为纯铜。

▼铝制冷排，采用了14条流道

▼集线盒能接入10个RGB设备，由SATA供电，面板有磁吸贴。即可以由自带的遥控器控制，也可以转接到主板上，由主板灯效软件来控制，我选择了后者，这样更方便与其它RGB设备形成联动。

▼风扇转速为700-1800±10%RPM，采用4 Pin PWM连接，RGB接口依然为6pin，液压轴承，4角有橡胶垫减震；另外有12颗可寻址的ARGB光珠提供RGB灯效。

机箱风扇

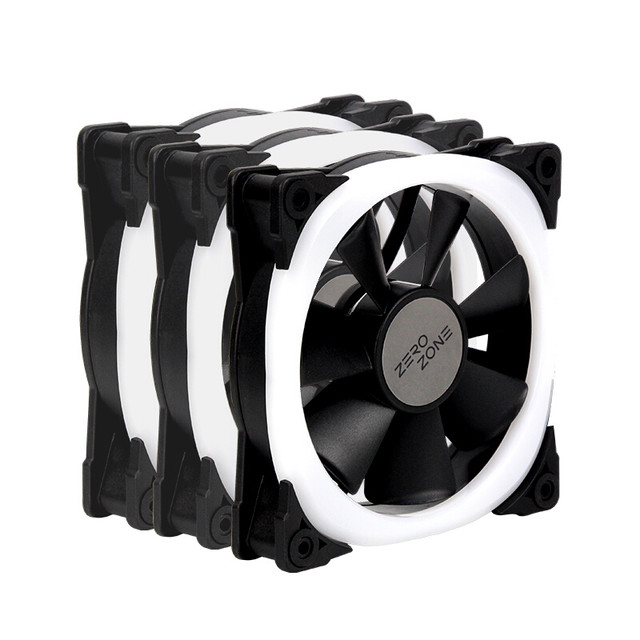

▼4枚zero zone JET FAN 12CM-ARGB作为机箱风扇。

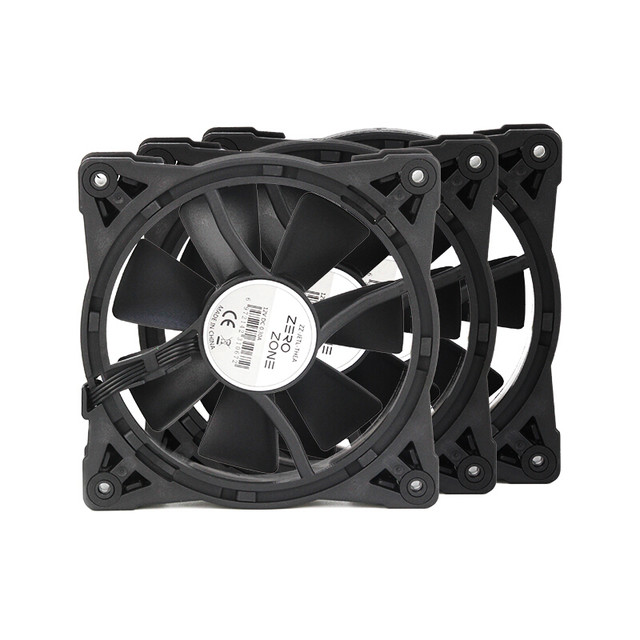

▼风扇的供电规格为12&0.3A,风扇转速为800-2400±10%。

▼导光组件可以取下，貌似以后可以更换其它的MOD组件，可以看到内部有24颗灯珠，也是支持可寻址的ARGB的。另外供电为4 Pin PWM连接，RGB接口也是自家的3pin，可以接入ZEROZONE EOS的集线器。

电源

be quiet!是一个德国品牌，中文名称为德商必酷，也被大家叫成了“闭嘴牌”。

▼我这款为Straight Power11 系列的750w产品，通过了80plus的金牌认证，全模组设计，5年质保。

▼电源采用了主动式PFC+半桥LLC谐振+12V SR同步整流+5V/3.3V DC2DC的拓扑结构以及日系电容方案，电源整体黑色，看着很结实的样子，有点德国的风格。

▼散热风扇为一把135mm规格的风扇，自有品牌的SilentWings系列风扇，扇叶经过优化并把进气口做成了漏斗型。官方宣传可以把噪声控制在28.6分贝之下，看来对自家风扇的静音还是很有自信的，也没有采用任何的风扇停转模式。

▼另外风扇面散热孔的设计也很特殊，采用了一根根的小钢条，也许这样设计进风的阻力会更小一些。

▼全模组接口，3个接口为显卡供电（非常特殊的12pin），2个接口为CPU供电（10pin也不常见吧）

▼从电源铭牌可以看到12v分成了4路：2路为20A，2路为24A，联合输出功率62.5A/750W。5V和3.3V的联合输达到了150W，也算比较大的，适合多硬盘的用户。

▼另一侧有be quiet!的凹面LOGO。

▼线材方面，提供了2组CPU电源模组线；比较特殊的是PCIE的三组线材，两条单8pin，一条双8pin，但1个8pin并非从另一个8pin接口引出，而是直接从模组接口引出，特殊的12pin模组接口也为此而设计的？

老腰终结者

EROZONE EOS的用料非常足，足到分分钟干废你的老腰。箱子的尺寸为520*262*537mm，重量为22kg！

▼其实这款机箱的结构并不复杂，整体风格比较简约，但是看第一眼还是会被那块90°折弯的强化玻璃所吸引，让我联想方形鱼缸正面也有采用这种折弯处理，而不是常规玻璃的拼接。

▼ZEROZONE也是一个新生的品牌，其LOGO被印在了前面玻璃的底部，I/O接口在旁边背板的延伸部分，分别包括一个开关键（没有重启），2个USB 3.0、1个USB2.0接口以及耳机接和麦克风接口。另外开关键、机箱顶部、背部和底座自带ARGB灯条。

▼前面板内部也是钢结构的，可以安装3颗120/140mm风扇或者360的冷排，可以看到钢结构和玻璃间还是些缝隙的，在这里安装进风风扇还是能有一定效果的，当然更多还是为了好看（不安实在太难看）。

▼90°折弯的强化玻璃厚度到了6MM！非常沉，我称了一下大概4.8kg；前端的钢化玻璃为3MM的厚度。

▼把玻璃拆掉，其实内部结构蛮常规的，算是一种水平风道，电源下置，7个PCIE挡板，不过进出风孔设计很有特色，很有中国风。如果要安装CPU风冷散热器，限高为190mm。

▼背板上面也有散热口，同样可以安装3颗120/140mm风扇或者360的冷排，安装安装一体水冷在这里更合理；底部有一个2.5寸和3.5寸硬盘架（3.5寸也兼容2.5寸硬盘安装）。

▼电源上方有一个平台，用于显卡的垂直安装，官方介绍安装显卡的限制长度为370mm，但如果在背板上安装一体水冷，显卡长度会被限制到2风扇散热的显卡（只安风扇没有问题），解决方案就是选择竖直安装（延长线需要自己买），不过竖直安装的位置太靠近主板方向了，实际操作不太方便。

▼其它细节方面：钢板与玻璃的接触面，有一片海绵保护垫，来提供和玻璃的缓冲；穿线孔没有提供橡胶圈保护，再者没有为前面的顶部风扇线材提供走线孔，这部分线材会在外面暴露的多一点，不太完美。

▼机箱底部是一整块底板，两头有海绵材质的防滑垫；电源的进风在底板和机箱底部之间，不用担心没有进风通道。

▼背面1.2mm厚钢制的主骨架为整个机箱提供支撑，钢材质表面采用喷砂工艺，有磨砂的感觉。背面的散热口采用和后面一样的设计，内部还有一层磁吸PVC防尘网。
▼打开背面侧板需要向前移动（说明书有误），而且背面侧板非常沉，大家取下来时要有个心理准备。

▼背部内部，有2个2.5寸和1个3.5寸硬盘架；背面还有风扇和RGB的集线器，可以提供8组设备（机箱的RGB也接在这里）。我是通过转接线同连接到主板5V ARGB接口；也可以把集线器连到中间的盒子，再通过USB接主板，并下安装ZEROZONE的THEA灯效控制软件来调节灯效。这两个设备都是由sata接口供电。

另外要注意的是背面没有提供任何理线的设计，只能通过黏贴挂线钩之类的东东来理线。

装机心得

▼安装主板、散热器、电源以及风扇都没有啥问题。前面讲过，没为前面板风扇提供穿线孔（准确讲是顶部位置），使得风扇线材露出比较多一些。

▼由于在主板一侧安装了一体水冷散热器，没办法水平安装RTX2070super玩家力量至尊PGF OC这么大显卡了，只能选择竖直安装了。机箱自带一个可以竖直安装显卡的部件，可以看到只有2个卡槽的开口，也就是说只能竖直安装一张显卡了。

▼另外竖直安装的位置太靠近主板，也不是太合理，我用20cm的延长线（需自己购买），就有些太长，狭小空间内很难塞进去，这个距离选择15cm左右的延长线会比较好。

▼RTX2070super玩家力量至尊PGF OC显卡的亚克力背板有点厚，还是和水冷有点小冲动（这也是竖直安装的位置太靠近主板的缺点），反正竖直安装后也看不到背面灯效，索性换成自带的纯金属背板。

▼ZEROZONE EOS装完机的效果非常不错，但是由于其重量太重，也没有太多便利装机的设计，还是非常辛苦的装机工作。

RGB光效

ZEROZONE的机箱和风扇通过集线盒转接到主板5V ARGB接口；光影360幻彩一体式水冷同样也是接入主板5V ARGB接口（使用了分线器），再加上Predator DDR4内存也支持华擎的Polychrome的灯效软件控制，形成很好的RGB联动。不完美的是无法和RTX2070super玩家力量至尊PGF OC形成联动，显卡需要自家的Firestorm软件来实现控制。

▼华擎的Polychrome软件自带的几种灯效。

▼由于玻璃一部分是折弯的，所以从折弯的区域看机箱内部硬件的光效也会产生变形，别有一番风味。

▼打开玻璃罩，看看原本硬件的灯效。

▼主板装甲上的logo光效。

▼由于显卡是竖直安装的，主板PCH的光效被完全挡住了，但是可以从缝隙中看见一些。

▼SHADOW光影的冷头灯效，中间的标志为单色白光，根据冷头转速调节亮度，也可作为温度高低的提示。

▼SHADOW 光影的风扇灯效

▼Predator内存灯效的同步性非常好。

▼虽然不能和显卡形成非常好的联动效果，不过手动调成单色光，依旧很和谐。

简单测试

▼过几天再试试Z390 Phantom Gaming X的超频能力，在9700k的默认频率下简单跑了几组数据。

▼再来看下光影360压制9700k的温度表现。大下夏天的，没空调，而且主板给的默认电压也比较高，FPU10分钟后的9700k的8核心平均温度为73度，还算可以。

RTX2070super玩家力量至尊PGF OC的频率为1605-1830MHz，而公版的频率为1605-1770MHz，在Boost频率上有所提升，跑几个3DMARK分数。

再测试下几个实际的游戏。

▼刺客信条：奥德赛，2k分辨率下帧数为59fps，刚刚好；4k分辨率下则降到了41ps，不算非常流畅了。将特效降到中，就能达到超过60fps的程度。

▼全面战争：三国也是在最高特效下2k分辨率下帧数刚刚够，但到了4k分辨率就得把画质降到中等才能回到60fps以上的成绩。

▼通过地铁：离去测试下DXR和DLSS对游戏帧数的影响。分辨率设置为2k，画质设置为Ultra ，光追为high（之上还有ultra）以及开或关DLSS的情况，具体见下图，2k分辨率下尝试下追光特效还是可以的。

总体上说高频版的RTX2070super在性能上已经十分接近RTX2080，最高画质玩转大部分2k分辨率的游戏已经不成问题（地铁：离去这种硬件杀手还不行）；4k分辨率的最高画质大概只有30~40fps左右，如果要追求60fps，只能降到中等画质。玩光追的话，2k分辨率开启DLSS后的代价还不算太大。

总结

Z390 Phantom Gaming X主板作为华擎Z390的板皇，颜值上确实提升很多，没有去追求极致的供电规格和RGB灯效，而是在网络技术上独辟蹊径，也是一种很好的思路，过几天我再测试下其超频性能。

Predator掠食者系列可是金士顿唯一的RGB内存，可见金士顿对其还是很满意的。该内存属于耐看型的，据说采用B-DIE的3600条子上到4300MHz还是很轻松，等我超CPU的时候一起测测。

索泰RTX2070super玩家力量至尊PGF OC，这个名称有点长啊！显卡本身就是一个肌肉男的形象，性能上也超越公版，RGB光效也是非常出色。不过显卡的长宽高尺寸都比一般显卡大一圈，还是要考量下自己机箱的兼容性。

be quiet!的电源我也是第一次尝试，电源这种产品是要“路遥知马力“，长期稳定运行才是关键。

乔思伯SHADOW光影360幻彩一体式水冷，在颜值和性能上都表现的不错，更重要的是价格也不是很贵。

折弯玻璃机箱，给人的感官冲击还是很强，也很适合作为RGB硬件的展示机箱。不过在易安装设计方面还是有所欠缺。如果Zerozone想要量产低配版的EOS，首先要做的就是减重吧；其次就是增加一些便利安装的设计。

有时候攒机真是个体力活，让我休息下先！
