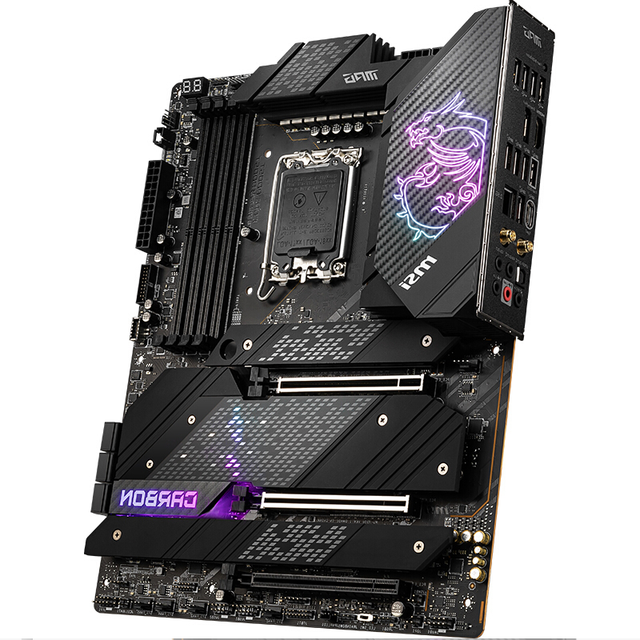

MSI 微星 MPG系列 MPG Z690 CARBON WIFI DDR5暗黑 ATX主板(Intel LGA1700、Z690)

小值机器人
发布
¥2613.26
亚马逊海外购

低于历史74%时间段,比上次发布价低386元

简明购买步骤
1
加购
当前商品*1件
2
下单
实付2613.26元
商品价格不准确或失效可点击右侧反馈 反馈
其他购买方案(2)
全部
小值机器人发现
京东 微星京东自营旗舰店
¥2999
拼多多
¥5037
价格趋势
数据由什么值得买整理提供
180天
60天
30天
商品笔记 (9)
真实的值友购后体验
使用流畅 1
玩家直呼内行
MSI 微星 MPG Z690 CARBON WIFI 电脑主板采用新的SMT焊接工艺,PCI-E钢铁装甲,保护显卡或其他硬件不易变形损坏,配备M.2冰霜铠甲和高效散热组件,散热性能更好,使用新一代DDR5内存,6666MHz,专用SMT焊接工艺和MSI内存加速引擎技术。支持PC-E5.0,支持2.5G有线网络,支持新代WI-FI 6E无线网络及蓝牙5.2。支持ATX版型,18+1+1相直连供电,2×8 pin CPU供电,第三代钛金电感,8层PCB,2盎司铜强化设计。板载2个ARGB接ロ,1个RGB接ロ,支持1677万色和24种灯效,五代电竞音效组件。
蘑菇爱上我
1月前发布
供电规格再升级,标配五个M2插槽、微星MPG Z690 CARBON WiFi暗黑电脑主板 拆解评测
一、 前言全新的12代intel处理器即将发售,很多小伙伴还是非常期待的。为什么会这么期待呢?主要是因为这是intel近几年来首次真正意义上的翻身之战吧,毕竟上一代intel处理器在很多方面的表现都不尽如人意,尤其是功耗、发热和性能,哈哈。这次的12代intel处理器的架构非常有意思,采用了全新的大小核架构,并且增加了PCIe通道数,并且支持了全新的DDR5和PCIe5.0,这对于各家主板厂商来说,还是非常具有挑战性的。蘑菇有幸在出门的时候捡到了一块微星的Z690 CARBON WIFI暗黑主板,微星的这块板子定位主流中端,或将会是很多小伙伴尝鲜12代处理器的首选,我们一起来看看吧。二、微星MPG Z690 CARBON WiFi暗黑电脑主板 开箱▼主板的包装还是熟悉的味道,中间是主板的型号,左上角是微星的龙盾LOGO,另外,左下角还有TPM2.0和Win11的支持标志。▼纸盒背面的信息很多,详细介绍了主板的供电、接口等特色信息,其中,18+1+1相的75A供电让蘑菇瞠目结舌,这真的仅仅只是一块消费级、且定位中端的主板么?▼打开纸箱,还是熟悉的微星味道。▼经典的主板检测证书,上面有搭配的处理器、硬件表格,以及详细的跑分数据。▼主板的配件非常丰富,出了各种说明性文件和贴纸之外,还有一个硕大的WIFI天线,以及一些线材,和实用的配件。▼主板的驱动采用了U盘的形式,好评。旁边是标配的螺丝刀,方便装机。三、微星MPG Z690 CARBON WiFi暗黑电脑主板 外观▼主板的外观非常漂亮,整体采用了黑色的配色,并且点缀了很多碳纤维的元素,看着很棒。▼主板的供电部分有巨大的金属散热片覆盖,其表面还有碳纤维的装饰。▼主板的下部也是数量巨多的金属散热片覆盖,另外看这个固定螺丝的数量,蘑菇猜测这里肯定不止3个M2插槽。▼主板IO饰板上有巨大的龙盾LOGO,底部是碳纤维的装饰打底,这也是微星CARBON系列主板的标志性元素。▼CPU的辅助供电插槽,双8Pin设计。▼供电的金属散热片,其表面的处理看起来很精致,并且有很多的开槽和格栅,方便气流通过。▼金属散热块下面,是数量众多的电感,看着很给力。▼除了左侧,上侧也有一整排的供电电感,这个供电规模,有点夸张的。▼主板的右上角,三个4Pin风扇插座,一个双8位的故障指示屏,还有一个5V三针的灯效插座。▼主板右侧有四根内存插槽,支持DDR5。▼DDR5内存的防呆设计是全新的,感觉比较靠中间。▼主板的供电插座依然是24Pin设计,下面有两个机箱前置的USB3.0插座,一个Type-A,一个Type-C。▼主板IO饰罩的下面,还有一个4Pin的风扇插座,方便给机箱后部的风扇供电,好评。▼主板的下部有三个PCIe插槽,上面两个有金属加强件,下面一个是普通的。▼SATA3.0接口有六个,方便拓展硬盘。▼主板的底部接口众多,从左到右依次是音频插座、12V四针RGB插座、灯效开关、5V三针ARGB插座、雷电设备插座、4Pin风扇插座和两个USB2.0插座。▼右侧是三个4Pin的风扇插座,以及机箱跳线插座。▼拆掉主板下部的所有金属件,可以看到有五个M2插槽,非常夸张!且M2插槽均有金属加强件包裹,保证稳定性和寿命。▼其中,最上面的M2插槽采用双面散热设计,底部还有金属散热片和导热垫。▼另外,M2固态的固定方式采用了塑料卡扣固定,安装M2固态更方便。▼支持协议方面,上面三个M2插座仅支持NVMe固态,下面的两个M2插座兼容NVMe和SATA固态。▼主板的IO接口方面,非常丰富,USB2.0接口四个,视频输出接口两个,DP和HDMI,USB3.0接口五个,且均是带宽10Gbps的,Type-C接口一个,带宽20Gbps,WIFI天线插座和音频接口。▼主板背面,一眼就能看到九个主板安装孔位提示,哈哈。▼CPU的插座的中间有个孔,四周有贴片电容。▼主板的背面的右下角的音频部分,有物理分隔,防止干扰。四、微星MPG Z690 CARBON WiFi暗黑电脑主板 拆解▼既然这块板子明面上看起来就这么给力了,那我们一定要拆一下,看看芯片部分,是否更加给力。▼主板的正面覆盖了大量的金属散热件,将供电、M2、南桥部分全部照顾到了。▼M2散热片都非常扎实,精致,正面有漂亮的涂装和灯效。▼背面都贴有导热垫,看起来像是高性能的导热垫。▼供电部分的散热就是一个大金属块,入手非常扎实,冰凉。▼侧面有多层格栅,顶部有各种开槽,增大和空气接触面积,提高散热效率。▼金属散热块的背面,有四条导热垫,将供电的Mos和电感完全覆盖。两部分金属散热块之间还有一根热管用于均热,不错不错。▼拆掉所有金属散热件之后,整块板子看起来更加漂亮了,各种元件密密麻麻的,非常多,PCB还是黑色的,和整体的风格很搭配。▼主板的供电部分,看起来很夸张,左侧有11个电感,上侧有9个电感。▼CPU辅助供电插座,双8Pin设计,旁边有稳压滤波的电感和电容。▼供电电路的PWM主控芯片,丝印RAA229131,这个主控信息蘑菇没差到,目测最起码得有个9相、10相控制通道的。▼左侧有10个DrMos,丝印RAA220075R0,额定最大通过电流75A,非常给力。▼最下面是一颗MPS2127,这是一颗全集成的同步降压转换器,内部集成PWM控制器。▼供电的上侧部分也有9颗DrMos,丝印RAA220075R0,最大稳定输出电流75A。▼另外仔细观测下,供电电路的左侧是10颗75A的DrMos,上侧是9颗75A的DrMos。其中,蘑菇大概猜测下,1相为Vgt供电,也就是核显供电,剩下的18相为Vcore供电,左侧的最下面一相为Vsoc供电,12代的intel处理器取消了SA和IO供电,整合到一起了。这样,18+1+1就齐备了。▼全新的12代intel处理器的插座,看着更长了。▼结构部分和上代intel处理器也有很大的差别,四颗螺丝固定了,底部也没有卡扣了。▼打开之后的效果,金属盖板朝下走,弹簧固定柱朝上走,很有意思。▼内存支持DDR5,由于内存的频率更高,信号干扰更大,可以在主板上看到黄色的物理分割线,保证内存信号不受干扰。▼主板右上角的4Pin的风扇供电插座,下面都有独立的驱动IC。旁边还有一个两位的8字显示屏,可以通过代码,详细指示主板的各种运行流程和故障代码。▼另外,右侧还有四个Debug指示灯,还有不同的颜色区分,方便快速排故。▼DDR5内存插槽的供电还是1相,DDR5的工作电压更低了,貌似功耗也更低了。▼主板上机箱前置的USB插座旁边都有一颗ASM1464,这是一颗USB3.0转接驱动IC芯片。下面还有一个桥接信号的芯片。▼Z690的南桥芯片,非常小巧。▼南桥芯片的右上角有一相供电,左侧旁边有一颗ASM1543,这是一颗四到两个差分通道多路复用开关,且集成了Type-C 配置通道逻辑电路,用于 USB3.1 type-C 多路复用器和 CC 检测应用。▼南桥芯片的右下角有一颗ASM2480B,没查到具体信息,应该是一颗SATA驱动IC吧。▼主板的IO接口后面,还有很多芯片。左上角就有一颗GL850G,USB2.0的HUB芯片,扶着主板后部的四颗USB2.0接口。下面还有一颗IT66318FN,这是一颗重定时缓冲器,用来为HDMI 2.0b优化信号。▼下面还有一颗ITE8851FN,USB PD 3.0控制器。下面是intel的2.5G网卡的驱动IC。▼左下角有一颗NUC126NE4AE,这是一颗32位的ARM架构的单片机,一般用于主板的ARGB灯效控制。▼主板的PCIe插槽中间,还有一组供电电路。▼声卡芯片是小螃蟹的新旗舰,ALC4080声卡,旁边金色的电容是尼吉康的专业音频电容。主板的音频插座旁边还有一颗小IC,蘑菇猜测是一颗功放IC。▼这里有可以面积巨大的IC,NCT6687D,一般用于检测主板的各项参数数据。▼旁边还有一颗GL850G,USB2.0的HUB主控芯片。▼主板的左下角,左侧是主板BIOS存储芯片,容量貌似是32MB的。右侧是ASM1061,这是一颗SATA控制器,应该为下面两个M2插槽支持SATA协议的M2固态提供支持。▼主板背面看起来也不简单,各种元件都很多。▼IO接口的背面,上面一颗应该是视频转换IC,下面的是信号桥接放大的IC。▼另外在主板的PCIe插槽的后面,有四颗PCIe信号拆分芯片,丝印JYS13008,应该负责PCIe5.0信号的拆分。▼旁边还有一颗存储芯片,丝印GS7133。▼下面也有一颗存储IC,应该是配合背面的检测芯片使用的。▼另外大家仔细看,主板背面并没有PCIe插槽的固定针脚,其信号针脚都被放在了主板的内部板层部分,这样信号的干扰会更小。▼由于各种复杂布线的问题,微星这块CARBON主板的板层也来到了8层,非常给力。五、总结微星这块MPG Z690 CARBON WIFI主板还是非常给力的,其外观、配置、用料、接口、设计等方面,均领先上代主板不止一个身位。这18+1+1相的75A的DrMos的供电,就非常夸张,这种供电规格,已经不是富余能够形容的了。另外在主板的一些细节方面,我们也能看到微星的用心。DDR5的内存布线部分,在主板上有硬分割,和音频区一样。另外,PCIe5.0的插槽,走线也都放在了板层中部,这样会让信号的干扰更少、更纯净,整机运行的更加稳定。拓展接口方面,5个M2插槽,其中两个插槽最大支持22110规格,三个插槽最大支持2280规格。五个插槽均支持NVMe协议,最下面两个插槽还兼容SATA协议的M2固态。不夸张的讲,如果预算充足,用这款板子搞一个全固态的整机,是非常轻松、简单的。主板的IO接口部分,也非常不错,后置四个USB2.0接口,五个USB3.0接口,带宽还都是10Gbps的,后置Type-C接口一个,带宽20Gbps。还有两个前置USB3.0插座,满足日常使用完全足够了。用料、外观、拓展、配置都OK了,就是不知道这块板子最后的价格多少。谢谢大家!The End
文章
youzhusky
1月前发布
12900KS座驾——微星MPG系列 Z690 CARBON WIFI 暗黑板开箱分享
前言 MPG系列的Z690 CARBON WIFI主板是微星随intel 12代CPU一同发布的主板,这个代号Alder Lake-S的第12代酷睿台式机处理器采用了Intel全新设计的性能混合架构,也就是带超线程的性能核(Golden Cove架构,俗称大核)和8个能效核(Gracemont架构,俗称小核),所以本身架构的大改也对主板的要求也是越来越高,且扩展性上也是升级到了PCIE5.0的支持,所以而曾经2000多的Z590 CARBON主板也是一举攀升至Z690 CARBON的3000多价位,疫情隔离无法装机,那么就来先来看个开箱吧。开箱主板的包装依然是微星MPG系列 CARBON的黑蓝带紫的风格,整体带有碳纤维纹理的基调。上面是微星龙盾和intel酷睿的图标,中间为主板型号,Z690 CARBON WIFI,下标有中文名称暗黑;最下面是win11、TPM2.0的兼容性及微星的mysticlight光效软件及PCIE5.0标识主板的背面则是所有功能特点介绍,依次为18+1+1数字直连供电、DDR5、128GB带宽的PCIE5.0、20G的type-C、WIFI6E/蓝牙5.2、第五代电竞音效,以及灯效和强大的散热设计打开包装,取出主板本体,妥妥的黑色碳纤维风格主板,整块主板相当厚重主板隔层盒下面是附件层,也是基本塞满了盒子纸质类附件包括说明书、保修卡、贴纸等也有许多材料类还有双频天线、ARGB线、SATA线、十字和一字螺丝刀、驱动优盘、毛刷、M.2快装螺丝、金属龙盾标主板的背面的螺丝孔设计倒是挺有造型的,这里可以看到DDR5内存槽和PCIE5.0插槽都采用了新一代的贴片式SMT焊接工艺,成本自然要上升不少,至于插槽的稳固性降低个人认为任何接口下显卡都需要小心插拔声卡隔离区域的最角落则是主板的8层PCB标志I/O护盾供电一体化散热设计简洁,顶部碳纤维纹理和龙盾图案,底部有RGB效果I/O接口配置:FLASH BIOS按钮,4个USB2.0接口,集显口包括HDMI 2.1和DP 1.4,5个USB3.2接口(红),1个Type C接口,1个2.5Gb LAN,WIFI6E双天线连接端,音频接口18相的75A的CPU直连供电,两处的供电散热都是相当厚实的铝块,中间铜管相连LGA1700的长方形12代插槽,intel官方说好好用别折腾四条内存插槽支持最高128GDDR5 6400+ OC MHZ;右上角这除了DEBUG灯,还有FAN口和ARGB接口主板的顶部这里是双8P的CPU供电接口主板右边24P下是前置USB3.0和前置TYPE-C口,六个SATA口现在基本很少使用环境了,HDD盘基本都挂NAS上,SSD都用M.2主板的PCIE区域,M.2口共有五个,右边是芯片组散热与中间的M.2散热相连底部有许多接口:音频口,RGB口,四个SYS FAN,两个USB2.0口等等拆下三块M.2散热冰霜铠甲,PCIE区域只有三条,分别是CPU直出的PCIE5.0X16和PCIE5.0X8,芯片组直出的PCIE3.0X4,而五条M.2除了底部左边第四条是PCIE3.0X4,另外都是PCIE4.0X4M.2冰霜铠甲,相当厚实,中间那条覆盖两个M.2并与芯片组散热相连接声卡区域为新一代的ALC 4080,同时还设计有高质量音频电容和独立耳放拆解将整个主板上的供电散热、IO护盾、M.2散热和芯片组散热都拆解了主板无遮盖的全貌18相75A CPU直连供电区域来自瑞萨RenesasPMW主控芯片:RAA229131顶部这里的9相供电都是来自瑞萨Renesas:75A的RAA220075R0而左侧有10相同样来自瑞萨Renesas:75A的RAA220075R0,底部还有一颗美国芯源的MPS2115而这里的第三代钛金电感都是R22,为2137生产周期Z690芯片组无覆盖的PCIE区域,第一条M.2具有底部导热构成双面散热拆下来的除主板外的散热和螺丝三片M.2散热,其中中间这块有底部LED透光使芯片组位置有CARBON的ARGB效果芯片组散热其实比较厚,正好和Z690芯片组导热垫相连接CPU供电散热两块之间有铜管相连接,这也是主板最重的配件了I/O一体化挡板背部带导线连接龙盾的ARGB效果拆解完的全家福拆解就到这里了,复原归位以上就是本次的主板开箱和小小的拆解分享了,等疫情过去再带来装机分享,这块微星的MPG Z690CARBON暗黑板也是个人觉得非常均衡配置的主板,没有什么特别弱的地方,无论是DDR5支持、18相75A直连供电、5条M.2存储配置,PCIE5.0插槽,还是整块8层PCB布局的主板,都是12900K和12900KS非常好的座驾。全文完
