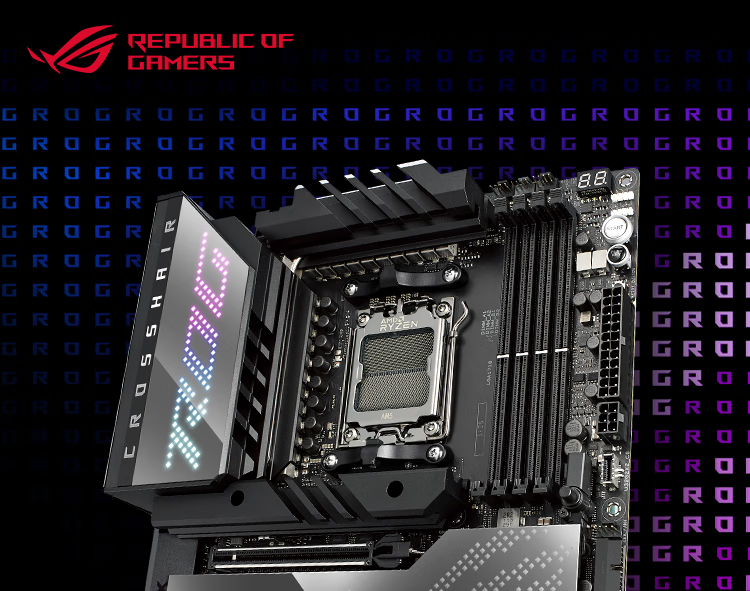

ROG 玩家国度 CROSSHAIR X670E HERO ATX(标准型)主板(AMD AM5、X670E)

小值机器人
发布
推荐购买方案
¥4499
苏宁易购
智时空电脑专营店

低于历史82%时间段,低于618价4549元

简明购买步骤
1
加购
当前商品*1件
2
下单
实付4499元
商品价格不准确或失效可点击右侧反馈 反馈
其他购买方案
小值机器人发现
京东
¥4699
满1980元减100元
立即领取
京东
¥4799
天猫精选
¥4799
满0减253
立即领取
[满减]满0减253
拼多多
¥4799
价格趋势
数据由什么值得买整理提供
180天
60天
30天
商品笔记
真实的值友购后体验
玩家直呼内行

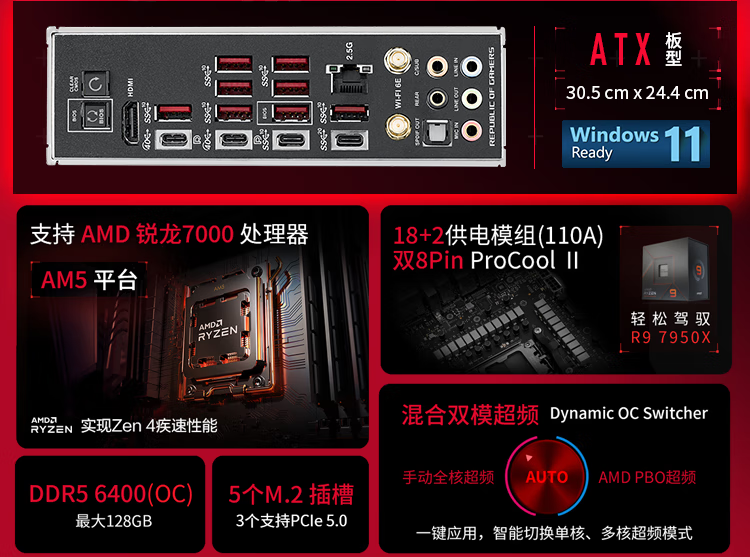

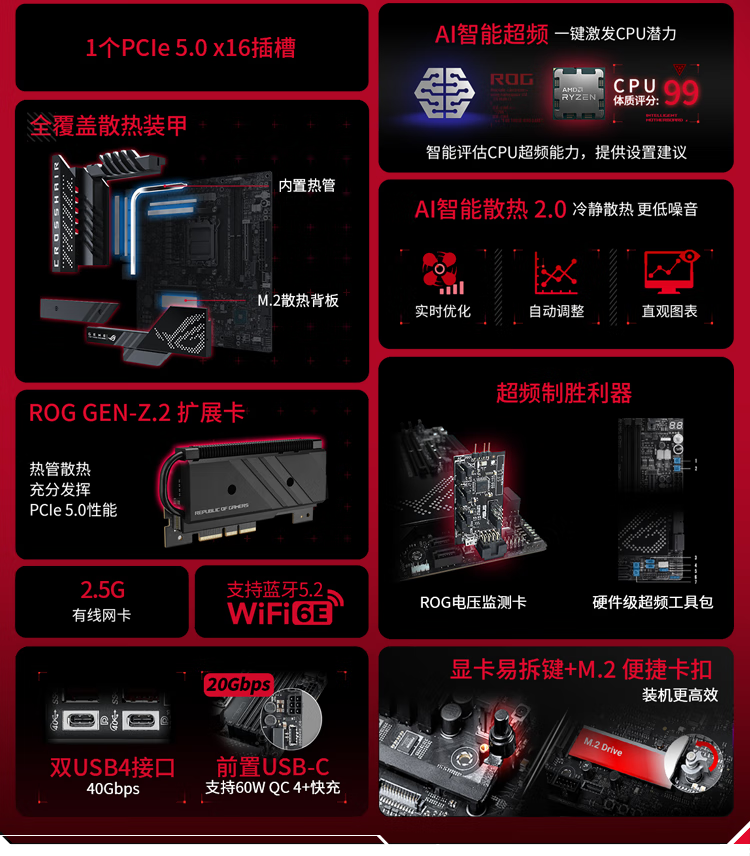

这款主板使用AM5插槽,支持AMD 锐龙7000系处理器。使用双8Pin ProCool II,18+2供电模组(110A),支持DDR5内存,最大支持128GB内存容量,6400(OC)频率,支持AMD EXPO技术,增强超频。支持华硕AI智能超频技术,支持混合双模超频,根据CPU电流或温度动态地选择PBO或手动超频设置。板载4个M.2插槽,2个支持PCIe 5.0。带有2个PCIe 5.0*16插槽。带有双USB4 Type-C 40Bbps接口。带有USB 3.2 Gen 2*2 Type-C前置接口,支持QC 4+ 60W快充。支持WiFi 6E,带有2.5G千兆有线网卡。支持AURASYNC神光同步。支持奥创中心控制,包含一年的AIDA64 Extreme完整版。带有ROG显卡支架。
HudenJear
1月前发布
AM5标准型旗舰级座驾:华硕ROG Crosshair X670E HERO 开箱拆解

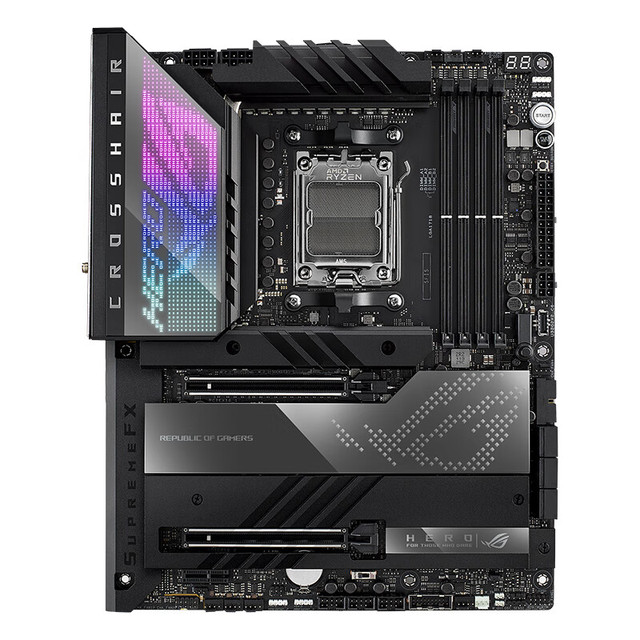

随着AM5新平台发布,X670E芯片组也一并登场,随之而来的便是各家的主板。这其中自然也少不了华硕历代都有的ROG系列,而其中的Hero主板便是最标准的一张ATX ROG血统主板这次开箱拆解的便是这块AM5 ROG主战型号,简称C9H,全称ROG Crosshair X670E Hero。主板到手,包装仍然是纯血rog的红黑主题,并且有最新的宣传slogan:For those who dare主板的背面对特性进行了非常详细的介绍,这块主板已经支持了PCIE5.0标准,而且有两个板载m.2 5.0接口和一个扩展卡m.2 5.0接口开箱,先把主板拿出来,然后看看配件随主板赠送了大量m.2的配件,因为主板有4+1个m.2接口,线材一如之前rog主板,还赠送了一个显卡支架和一个驱动U盘还包含了一张被动散热的pcie5.0 m.2扩展卡接下来看看主板本体,ATX是目前最主流的主板形式,这几年随着CPU发展迅猛,主板上的接口也日益增多,功能也更加强大,有的时候还不得不靠转接卡来扩展功能(比如dimm.2)。C9H这块主板的接口分布相对来说比较合理,按键和帧错在主板上的右上,其余接口基本都在主板的右下两侧AM5平台搭配DDR5内存,C9H的内存支持目前来看是非常不错的,有expo内存的情况下完全不用担心,但是初次开机自检较长的问题还是无法避免右上的debug区,旁边是argb和风扇的4pin插针,主板使用了2x8PIN的pro-cool CPU电源接口,有不错的超频潜力有一个比较有意思的设计是主板上这个PCIE卡扣机关,因为PCIE槽上方的M.2散热比较大,为了方便按下卡扣,主板提供了这个按钮,按下即可让卡扣打开,轻松拔出显卡主板供电除了一个24pin之外还有一个6pin的辅助供电,这是因为主板的IO区有负责供电的PD充电接口,而且主板上可能会承载比较多的PCIE设备,这个接口可以酌情安排,不接也是能正常使用的主板靠下位置的m.2散热和下方的USB接口区,SUB3.0接口做了强化设计,这个设计能极大的增加USB3.0的插拔寿命主板的PCH芯片组散热是中间这一块镜面材质的马甲,这块马甲上面也有ROG的标志。主板的IO区马甲也是镜面,不过这一块镜面在通电的时候会有非常好看的灯光主板的IO接口非常充足,4个TYPE-C接口,8个USB-A,支持视频输出和有线无线网卡最新的AM5接口,换为了LGA的形式,不过扣具还是能兼容AM4的散热,之后可能也会诞生更多原生AM5的散热器拆解一下C9H,首先拆下来的是两个m.2散热马甲,这两个马甲重量规模超群,而且4个板载m.2中有三个是有背部硅脂垫的接下来移除的是中间这一块芯片组散热,X670E有两个芯片组芯片,这一代芯片组应该比X570的功耗更低,即使有两颗芯片也没有使用主动散热声卡这一部分的马甲是单独的,下面的声卡还有一个单独的外壳拆掉主板的供电散热马甲,这样主板上就没有其他剩余的部分了。主板的供电散热马甲其中含有一根内嵌的热管,重量较大,上面有非常粗犷的开槽主板无装甲的外观,可以看到各种期间基本把主板的区域占满了,旗舰主板都会最大化利用版面空间,C9H也是如此,但是奈何还是放不太下,所以主板背面仍然有一些器件主板使用了足足20+2相的供电来给CPU提供电力,每一相CPU供电都是Si C850A 的MOS,电流支持110A,还有两相是ISL99390下面是主板上提供TYPE-C接口和USB4.0的芯片,由cypress和intel分别提供主板上的2.5G有线网卡芯片提供监控和IO的TPU和asmedia芯片在靠近主板SATA接口的位置基础监控功能的nuvoton芯片单独的G5时钟发生器主板的供电控制芯片在背面,是一个ASP22054个Phison的PCIE IO相关芯片,一般用来控制PCIE的切换和通道兼容性AM5超大的自带背板,这个背板因为和CPU的压力扣具公用所以没办法更换,因此可能会造成一部分使用自主设计的背板的AM4散热无法继续在AM5平台上使用,不过这块背板的强度相当之高,1.6mm的厚度已经超过绝大多数散热的背板,也算是鼓励大家都来使用自带背板吧背板上还有一个wifigo的信息标签,C9H主板使用的网卡为intel的AX210,是目前最新的Wi-Fi6E网卡之一最后我简单说一下对这个主板的感受。因为是Hero系列,华硕对他的设计应该就是按照“制定ROG标准”这一个目的来,有了Hero过后,-E-G-F-A的主板都能在-H的基础上增删修改,所以这基本也就确定了Hero不会是ROG系列中最强的,但是一定是ROG系列中最泛用的。C9H作为标准的ATX,有比较好的扩展性,也有合理的m.2数量,还有能撑起超频的供电,造型和灯光也可以做得比纯超频型号更丰富。并且在未来的更新中,bios更新最快的应该也是Hero主板。所以就我个人感觉而言,当一般玩家在装机的过程中,说想买一块ROG主板,纯血ROG中比较好的选择就是Hero。但是这块主板目前的售价还是稍微显得有点让人望而却步的,他的定价比C8H首发高出1000多,让人有点望而却步
文章
老板装机
1月前发布
AMD X670E如何超DDR5手把手带你探究竟
AMD 7000系处理器一经发布,就以强大的性能赚足了眼球,但全新启用的AM5平台也给玩家们燥热的心浇了一盆冷水,600系主板“高昂”的售价以及仅支持DDR5内存的设定让A粉们的换机成本居高不下。但目前来看,DDR5内存不断大量铺货的现状下,价格下降到跟去年DDR4接近的程度,这让普通玩家也能享受DDR5高频的快乐,也有越来越多的玩家开始关注DDR5内存的超频这次,我们便用手上的金士顿野兽5600 RGB套条来演示如何在AMDX670E平台下进行内存超频。我们手上的这对内存型号为金士顿野兽16Gx2,默认4800MHz的频率,EXPO支持到5600MHz。搭配AMD R9 7900X处理器以及ROG X670E HERO主板组成我们的测试平台,详细硬件信息如下:当然,这次我们使用的内存拥有EXPO认证,简单来说,以往的内存控制器放置在在主板“北桥”芯片里,如今内存控制器集成在处理器内部,处理器直接读取内存预设文件进行性能最优化,而这样的技术在Intel平台中叫做XMP,而在AMD平台则叫做EXPO。值得注意的是,此次选用的主板是4999元的ROG X670E HERO,血统纯正的ROG玩家国度主板。拥有18+2相供电模组,并且自带的混合双模超频(手动全频+AMD PBO)功能可在内存自身不带EXPO或者XMP预设的情况下采用AEMP技术自动检测内存芯片,由主板AI智能控制来实现频率、时序和电流参数的优化,达到处理器最佳的性能释放。回到正题,在BIOS默认设置下,这对金士顿频率为4800MHz,时序40-39-39-77,AIDA64内存Benchmark测试中得到了读取60.2G/s,写入63.3G/s的成绩,此时延迟在91.7ns。我们进入BIOS,先看一下在EXPOⅠ预设下的表现如何,在超频标签页中开启EXPOⅠ,选择5600MHz预设,预设的时序是36-38-38-80保存重启后在内存Benchmark中测得读取73.5G/s,写入74.8G/s,延迟则来到75.8ns,相比较默认设置下分别提升22%以及18%,延迟降低将近16ns。使用EXPOⅡ预设也是同样的最大5600MHz频率,时序也是36-38-38-80,只是是时序小参等设置的不同,都交给这块ROG HERO自行控制,测试成绩中延迟相较EXPOⅠ略有上升,但读写成绩则相差不大。当然,EXPO预设是官方根据内存性能表现得出的最为稳妥的超频方案,适合小白玩家们一键白嫖性能,但想要嫖到更多的性能,就得借助手动超频了。众所周知,与处理器超频的温度频率电压三要素不同,内存超频更看重频率时序电压这三个设置。当然并不是说内存不需要散热,只是玩家们购买内存大多选择“马甲条”,散热自然不必担心。裸条玩家在超频时也可选择加装散热以维持合适温度。在内存超频中,频率决定了内存与处理器交换数据时的吞吐量,时序则是决定了交换数据时的响应时间,电压自然不必多说,越高的频率需要更加充足的电压支持。基本的超频思路为:放宽第一时序,优先提升频率,过测后再尝试压低各项时序小参,未过测则优先提升电压,或继续放宽时序重新测试,找到电压频率时序三者的平衡。内存手动超频,需要尽可能提升内存频率的同时,降低时序以压低延迟。我们在BIOS中以EXPOⅠ5600MHz为基础,尝试将频率定在6000MHz,时序维持EXPO预设的36-38-38-80。看看在EXPO的设置下能否跑到6000MHz。开机打开AIDA64中的稳定性测试,单独勾选内存烤机,测试十分钟看看是否稳定。烤机不久后飘红,看来测试没有通过。我们进入BIOS中尝试将内存VDD电压以及内存VDDQ电压提高0.1V,统一设置到1.26V。为了求稳,将第一时序提高至38,留足冗余以冲击更高的频率。开机后十分钟内存烤机通过测试,成功超频至6000MHz频率,此时时序为38-38-38-80,电压1.26V当然,拥有这么好的主板以及处理器,目标肯定不局限于此,经过长时间的测试,最终我们将内存超频至6200MHz,时序36-38-38-80并稳定过测。此时的Benchmark成绩也来到了读取100.3G/s写入81.7G/s,延迟72ns。相较默认设置分别提升66%和29%。可见DDR5内存超频后的性能提升非常巨大。超频所带来的小快乐,是把这对价值一千元的金士顿4800套条,当作价值一千四百元的金士顿6000套条来使用。当然,内存超频是一个漫长枯燥的过程,每个人设备不同,结果自然也不尽相同,老板装机也只是为大家简单的讲述一下超频思路。如何找到属于自己内存体质的“甜点”频率,仍旧需要大家不停的摸索。好硬件不遥远!自己的电脑自己选!(超大声)这里是老板装机!Byebye!
