一.我的需求

本人是一个极简主义风格的人，自从用了N1盒子刷了coreELEC 系统后，就不断的进行折腾，跟大家说下我的心路历程。

1.我家很少看电视，不想因为偶尔开一次电视就每个月交24块钱，所以把广电的机顶盒停掉了。

2.电视不是不看，只是偶尔看了，Kodi 里是可以加直播源看网络电视的，电信送我的iTV不正好把它的直播源，抓取进来放到N1盒子的Kodi 里，省了广电还能看电视，多好！

3.我这个人懒，一个盒子，一个电视，如果再加一个广电的机顶盒，三个遥控器，分别去开关机，我会疯掉，好得广电机顶盒停了，盒子➕电视两个遥控器我也受不了，所以我把N1盒子的电源换成一根USB转DC的电源线，USB直插电视USB接口，这样随着电视开关机，N1盒子也一起开关机了，第二步就是用一个带红外学习功能的USB2.4G遥控，学习了电视的开关机，这样一来，这个遥控器就满足了对两个设备的控制。

4.在上面第三步中，那个USB转DC的电源线之所以能起作用，因为N1刷coreELEC很轻量，完全带的动，但是如果你把N1外挂硬盘就不行了。所以考虑到这点，我觉得USB转DC的电源线还不完美。所以我考虑N1的电源还用原来的电源，但是做一个插线板，这个插线板可以随着电视开关机，可以通电断电。

二.我用到的配件

1.不太新的插线板。最好里面是用电线连接的，我拆了一个，发现里面都是用铜板整体的，这种太麻烦了，直接放弃。

极其普通的插线板

2.继电器。这里用5V一路继电器即可

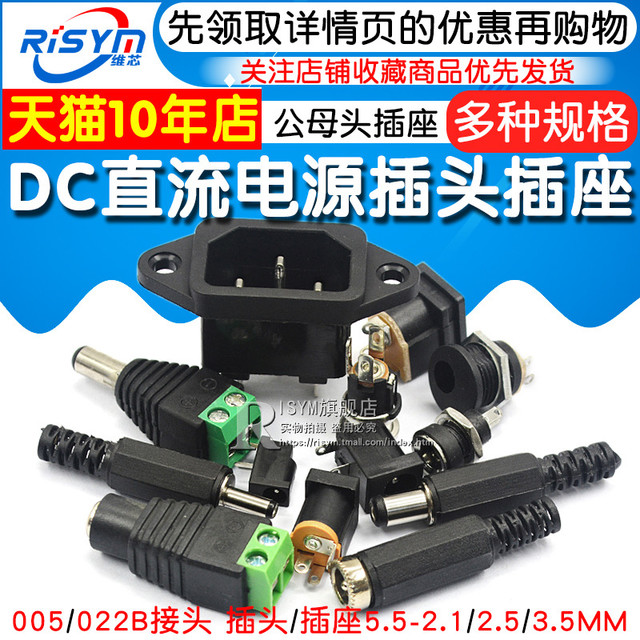

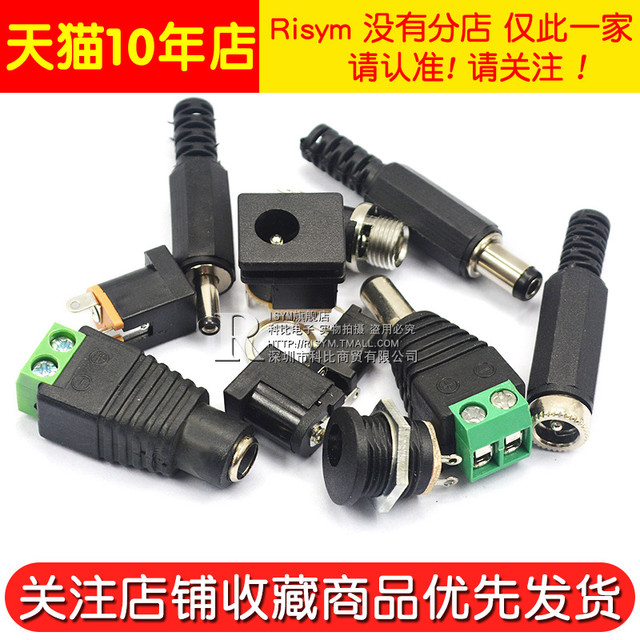

3.DC直流电源插座接头母座。

我买的5.5✖️2.1mm圆孔螺纹螺母

4.USB转DC 5.5✖️2.1mm直流电源线

我买的1.5米的，长了不要紧就怕短了

5.最重要的U型螺丝刀

很多插排普通的十字，一字螺丝刀是打不开的，要用到异形螺丝刀。公牛的用的是三角的，有的用的子弹头的，所以你的工具要全

6.辅料。电烙铁、焊锡、1.5平的电线2米左右、0.5平的双排线一米左右。对了，还有电笔，我没有什么电气背景，火线，零线、地线也是上网查的

三.我拙劣的手工

1.电路图。我没有电气背景知识，你们不要问我怎么弄的，我就是这么在网上看着看着，可能是看到相关的资料了，然后结合自己的需求，脑中灵光一现想出来这么个主意。然后就开始构思电路图，小弟不才，在PPT里画了一下电路图，各位将就一下

PPT 画的线路图

各位动手之前一定多看看这个电路图，在脑子里想顺了再下手。电路图我就不解释了，已经很清楚了，如果看不明白，我觉得你还是放弃吧

2.动手钻洞，这里用7mm的钻头，那个DC母座是6.5mm的。

3.拆开的插线板

4.改装好的插线板

我这帖子是后来写的，当时做好忘了拍照，并且我焊的太丑了，里面一塌糊涂，也没有用颜色区分，网上找了一个老兄的图，忘了名字，在此谢过了

5.解释一下。我这里用继电器只控制了一列插座，其他两列是正常插座，个人根据自己的需求改吧，你的设备多就多控制几个插孔，我这里就控制一列插孔就够了。那个USB插到电视上，电视通过我买的红外USB2.4G遥控进行开机，然后继电器工作，那一列插孔通电，那么插在这个插孔上的N1盒子就通电开机了。然后红外遥控关机，电视USB接口断电，插排的那一列插孔断电，插在其上的N1就断电关机了。

同样的道理，这个插排可以用到电脑上控制电脑附属设备的开关机。

做好的效果如下
