前言

受人之托，我这个三脚猫水平的人帮着好朋友进行一次网络改造，可能我在朋友圈发些我折腾的图片，再加上我比较耐心解答，积累了些粉丝。我自己YY了，其实我也是在网上学习，自己花时间琢磨，我自己其实也算小白，慢慢学习积累，不敢称极客，更不是高玩（因为穷），但是我凭着自己的热爱。还是大胆的接了这个条（任务），考虑到朋友家接近140多平的大三房，但是属于老小区，加上十多年的装修谁会在乎网络升级呢，那个时候能布网线都不错了，后来我把面板打开看了下里面还是五类的屏蔽线，这个线不见得会很好，但是当时肯定贵。我记得我家老房子装修就没铺设网线，接宽带都是师傅直接拉明线，扯远了。

朋友网络使用的痛点？

简单一句话就是：想用无线的地方没有信号，连接到的地方网速又不快。

造成这个问题的原因是啥？装宽带的运营商他只会跟你把网络接到你家门口（真所谓光纤入户），如果你要进行布网，对不起，你得花钱升级你的服务。我TMD都交了网费了，为什么你就不能帮我把家网搞好，喂10000（10086）吗，你这啥100M，还没我手机快，一年你还收我宽带使用费（虽然现在都是你每个月保底消费99、169宽带免费送，但是羊毛出自羊身上）为什么不能把我家网络搞好。其实大多数师傅上门装网，只会帮你把把光猫线接通到你路由器，再就是电视盒子接通，至于你想要他XX服务，对不起收费，对不起这个不是我们业务范畴，对不起这个你还得XX。

朋友家目前的网络布局，弱电箱移动的光猫，再就是一跟网线连通丢在书房，书房使用一个几年前的TP路由器做全屋的无线覆盖，家人说在卧室就没信号。

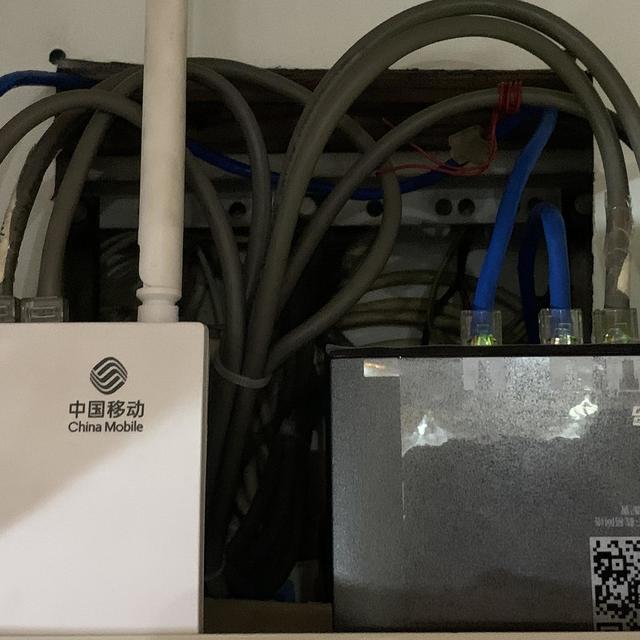

原来的弱电

我去都0202年了，这个设备显然跟运营商的服务一样不上趟啊。怎么办，那必须换啊。

我最初的建议？

电力猫方案：对于家里有N多电器的家庭来说，这个方案就是网络的噩梦，而且这个推出这多年，很多都是家庭小白用户使用，场景局限性很大，而且不稳定。PASS掉

WIFI中继方案：同扩展无线方案，线的干扰不确定因素很多，摆放WIFI中继之前，还得考虑2个WIFI之间的网络连接问题，麻烦也不好用。PASS掉

以上这两个是新手容易掉进去的坑，真的会有人这样做，作为一个踩过坑的人，怎么会给这样的解决方案。哈哈哈，我膨胀了。

我思考了片刻，看着他家那凌乱不堪的弱电井，我的内心有点崩溃，这个条（任务）接不好，我跟朋友的友谊小船就会说翻就翻的。怎么办，硬着头皮上呢，冲、冲、冲。顿时思绪一转提出了我的建议：

1、干脆你在家里客厅里丢给水星D19G，无线MTK的解决方案很多人都测试了的，效果还是不错的，你卧室再丢一个，两个路由器做覆盖。你回到房间睡觉就手动切换哈。两个路由器200多OK了（说实话这样最简单，也很省事）

2、新路由3+K2T，这个也是我在用的方案，记得当初我收这矿渣产品都是100一个，现在看下我吐血，尽然炒到了快200了，这个优点是刷集客固件做到KVR漫游，这样覆盖也没问题。哪怕现在买，无非就是我要帮忙刷固件。我把设备图片拿出后，观察了下卧室面板位置。我又吐血了，这个面板在柜子背后。

3、Mesh分布式方案：好用，速率不错，低延时。水星的最便宜99一个，还有TP的300多，华为，奥秘、华硕价格从几百到几千，作为个备选吧。

4、AC+AP方案：贵，还是贵。不过基本所有要求都能够被满足，POE供电的交换机，AC管理终端，AP面板、AP 吸顶，但是设备之间不通用，TP设备、爱快的设备、UBNT等等只适配自己家。打开JD看了哈，随便TP一套算下来都得1500左右，一买就是一个全家桶。

最后确定方案AC+AP

简单说了后，朋友说，我对网络不是很懂，出于对我无比的信任，听你说的改造建议后，觉得最后一个应该效果不错，而且不占用空间，我不想家里放着个路由器，网络设备啊，还插着电。那样家里显得很乱，选最后一个方案。果然住大房子的人就是比较豪，我应该多交点这样的朋友！

好吧，我的当时感觉 = =犹如在做数学试卷最后一题。BB心里苦，这得拉线，还要检查线路，换面板，网络调试。

最后朋友还说了句，最好能有性价比，几年内不淘汰的。到时候宽带升级了也能跟着上时代，最好便宜还要兼顾性能、还要美观、还要价格亲民。

我感觉我友谊的小船真的要翻了，我自己改造我家的网路都没这下神，硬着头皮上呢。

在设备的选择上，挑选了一遍后最后决定上，锐捷的千兆吸顶AP 加面板AP，交换机提供了AC控制与POE供电，为什么没有选择TP 因为这个价位TP性价比不高，哪要我朋友还要追求性价比，钱花了体验要好啊。

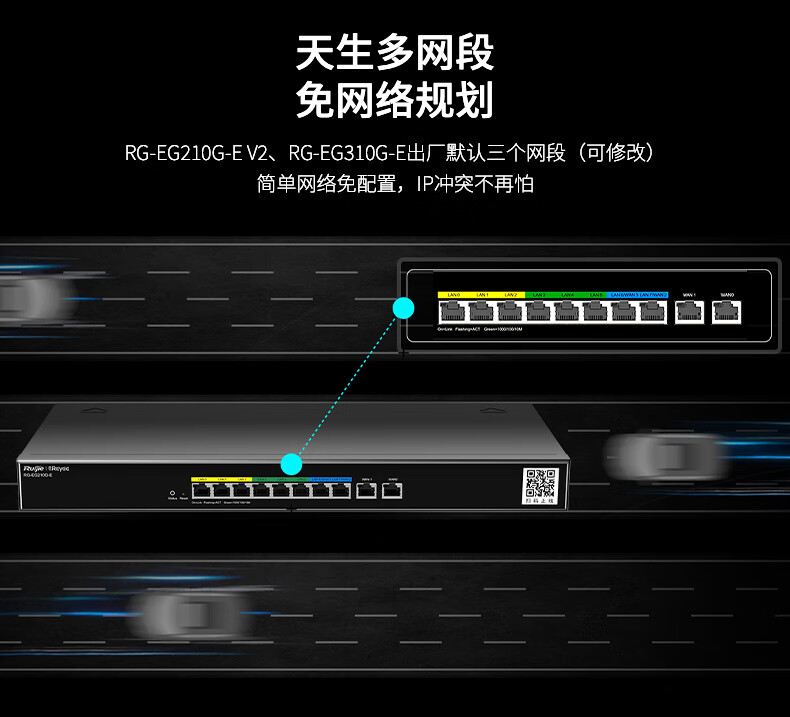

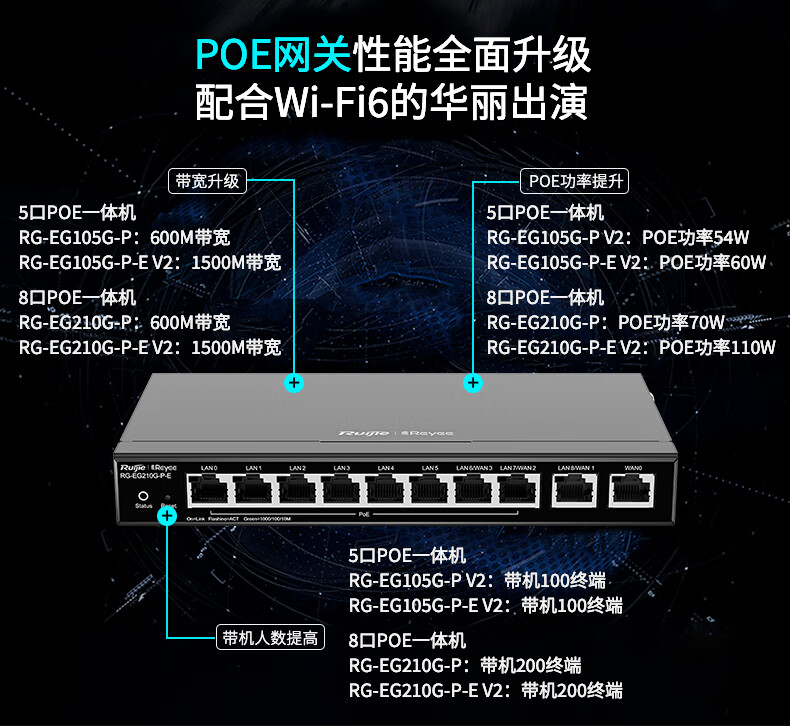

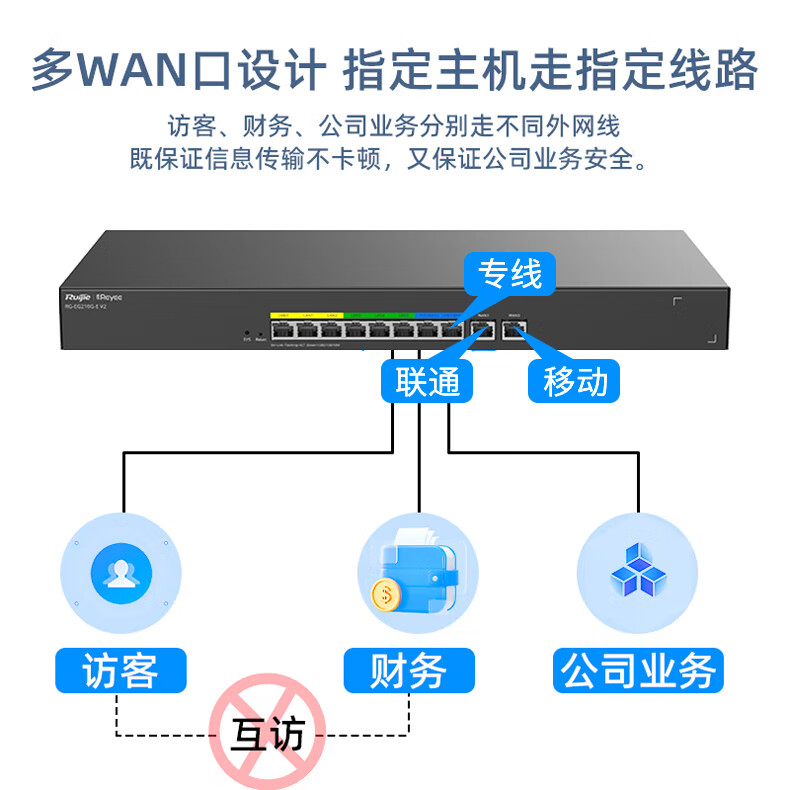

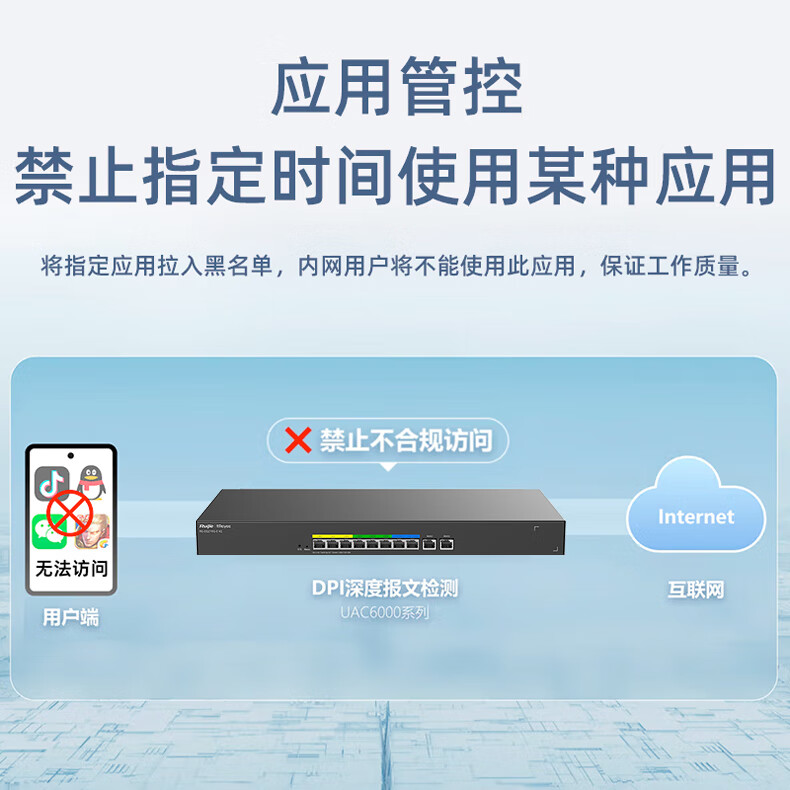

这是购买的POE供电的网关和路由器，整合到一起了。

背面的做工

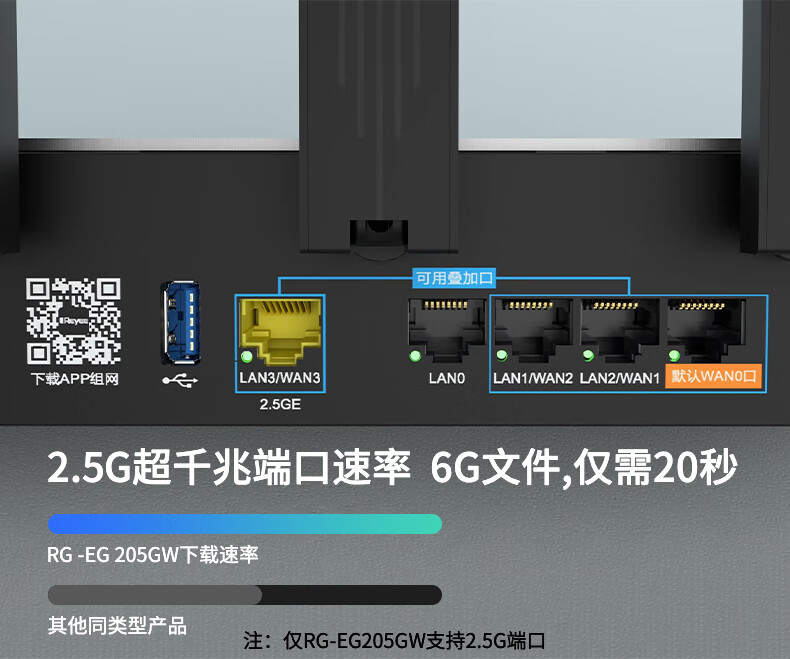

接口的位置

侧面的做工

开始施工

挑选了良道吉日后，就开始施工了，首先是把原来弱电箱全部拆除，里面的网线全部剪断，全部换上新的水晶头。

把线扎好这样就显得不凌乱了，后期整线也会好很多

扎线的细节

清理完以后开始安装水晶头。

切割火光直冒

最后考虑到设备较多，为了设备放在里面美观，买了个弱电箱子，量好尺寸后，开始切割。

哎呀感觉偏差了一点，下面没有罩住，好友说没事，接着就是把光猫以及OPE供电的路由交换机放进去了

哎呀感觉偏差了一点，下面没有罩住，好友说没事，接着就是把光猫以及OPE供电的路由交换机放进去了

嗯不错。看起来还是比较美观的，拉出网线，连接笔记本开始测速度，看入户的宽带通过交换机后速度是否达到，简单一测200M的移动跑到满速。这里有人要问为什么不全部施工完再测速，现在就要测速。

重点，重点，重点：因为做网络的调试，老鸟都是一步一个脚印，每一个设备调试完成前进行测试，检查通否，速度达标否。不然全部完成了发现某一条线路不通，你不知道是哪里出了问题，到头来还要再一一排查，所以每一个网口，连接的位置都要做检查连通性测试，这个事情，看起来麻烦繁琐，但是真的很有必要。因为如果点子低（运气不好），前期没排查，全部设备上墙装好后，发现其中一个没达标，你要做全屋的排查费时费力，就好比你爬到了99楼（你家住在100楼），发现钥匙丢在1楼了。家庭网络就几根线几个点位，如果是机房那种几百根，你整个人会崩溃的。

开始安装吸顶AP

明线是不是很丑

这个蓝色的线看起来很醒目

吸顶AP丢在天上这样自上而下，客厅、书房、厨房都可以轻松无线覆盖了，说实话这个吸顶的AP效果家用有点大材小用了，杀鸡用牛刀了。

接下来就是装房间的AP面板了。拆下原来的面板。

拆下原来的面板

准备换上新的AP面板

接好面板

测个速度

安装好以后的效果

同样的步骤这里就不多说了，另外一个房间的改造基本同理。

做完AP吸顶以及AP面板的改造后，在客厅的电视接入的ITV也是用网线，本这负责任的态度也做了一次检查。

这样看直播的ITV的客厅网线也找到了，然后再就是书房的网口也是同理进行了排查，最后在弱电箱把每一根网线进行标注，方便日后检修。已经完成了90%，最后就是网络的软件调试了

客厅电视柜下的面板检查

进入到交换机管理界面，熟悉的锐捷管理界面。MAC地址马赛克了。三个设备都已经正常工作，提示升级，然后按照他的要求完成升级吧。

经过调试后，为了能达到速度要求，还是分成了5G频段和2.4G频段两个SSID，然后针对周围的信道，进行了下优化。随后在AP吸顶下进行测试速度跑满。

WIFI5G这个速度快，但是穿墙能力不行，但是考虑到吸顶的功率较大，而且家用房间结构较为简单，而且现在大部分手机、平板等设备都支持5GWIFI，所以告诉朋友在家连接5G频段这样获得的体验最佳。然后他家客厅的小米盒子估计只能连接2.4G，还有些智能家居设备只能2.4G，那就没办法了，经过简单测试发现速度也还行。

最后再来在他家所有的角落走了下，无线漫游效果良好，每个房间刷抖音基本都是秒开。老人家说在床上打斗地主不会掉线了把，我说肯定不会了。(*^__^*) 嘻嘻。

关上弱电箱完成

搞完后加了个餐，简单吃了点，整个施工还是花了4个多小时，整个过程还算是顺利的没有遇到坑。

总结

以上就是帮朋友改造的网络解决方案了，这是我第一次详细的记录网络解决方案的案例，我这人比较懒，之前也帮同事、家人优化家里网络，可我毕竟能力有限，很多想法也是剽窃网上的大佬的。但整体来说这次改造还是达到了预期。友谊的小船还能继续前行。
