英特尔早在B660芯片组上就开放了内存超频功能，不过是不满血的状态，限制较多，例如搭配一些非K后缀的处理器时会限制频率。而B760芯片组可以说完全放开了内存超频限制，令普通玩家也能享受到Z级别主板的内存超频体验。

内存超频下放固然是好事，尤其是下放在了B系这种讲求性价比的主板上，只要肯动手，大家都能白嫖到性能，而且还省钱。问题就出现在“动手”上，下放了并不代表门槛低，正常的内存超频依然要玩家调节各种复杂的参数，先不说没几个人玩明白的时序大小参，就连最基础的频率与电压匹配也能难倒一大部分人。

不过厂商在跟进新标准的同时，技术也在往更易用的方向开发了，如今的内存超频只需要你动几下手，5分钟不到，就能在你的平台下调节出最优内存频率，并且还能优化内存时序来榨干性能。如果你正对此有兴趣，那就不要错过，继续往下看吧。

操作前的准备

对大部分人来说，内存超频要准备的地方其实只有两方面，一是一块好用的主板，二是一套超频潜力还不错的内存。至于CPU建议初入坑的朋友就不要太过追求IMC体质了，追求高体质的CPU一是太烧钱，二是性能提升幅度会有边际递减效应，划不来，跟着我先大概玩明白了再折腾也不迟。

主板：技嘉B760M雕妹——B760M AORUS ELITE AX-P

虽然御三家主板都有做内存方面的超频优化设计，但不得不说，在700系主板的内存超频上，技嘉家的产品是独一档的存在，从D5黑科技的实装速度以及内存超频的世界纪录就足以证明它家的产品实力了。

这次我们选择的是目前技嘉在中端市场的主力主板B760M AORUS ELITE AX小雕的升级款——B760M雕妹，这款主板在外观上做了深度定制，全新加入了自家的雕妹IP元素，除了主板的散热马甲、PCB、附赠的贴纸上有雕妹元素，就连BIOS界面也做了定制，非常用心。

而且不得不说，雕妹的立绘确实太懂各位二次元了，机甲翅膀，短裙+黑丝，头上还有一根橙色呆毛，不过这贴纸上的腿长跟身体比例感觉还可以再优化一下。

回到正题，这款主板在内存方面的配备为4DIMM设计，单插槽支持高达48GB容量，总支持最高容量为192GB，内存超频方面也保底支持到7800MHz，根据内存和CPU体质不同，频率还有往上提升空间，不管是压榨性能超频使用，还是日用追求稳定，兼顾容量，这款主板都能轻松满足。

另外BIOS的操作体验上十分人性化，Easy Mode下有简明的图标与按键示意，也可以通过鼠标来操作各种功能，核心功能也是一个不少，非常符合我们前面所说“好用的主板”这个要点。

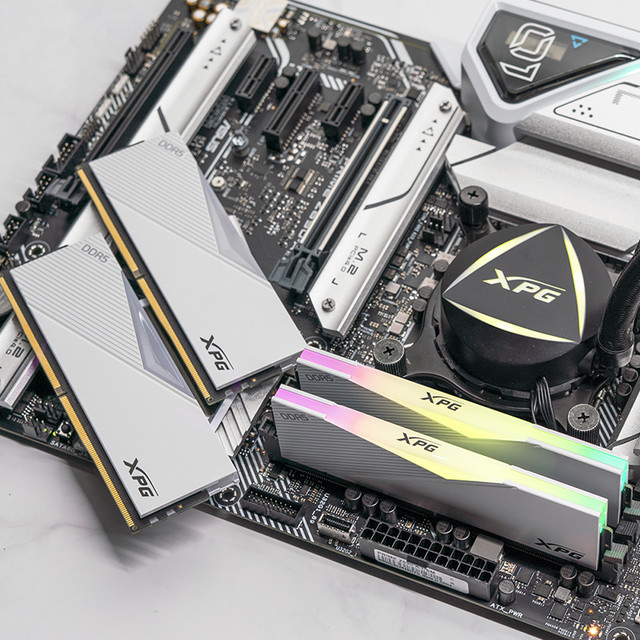

内存：XPG龙耀D500G 32G6400 白曜雕 16G*2

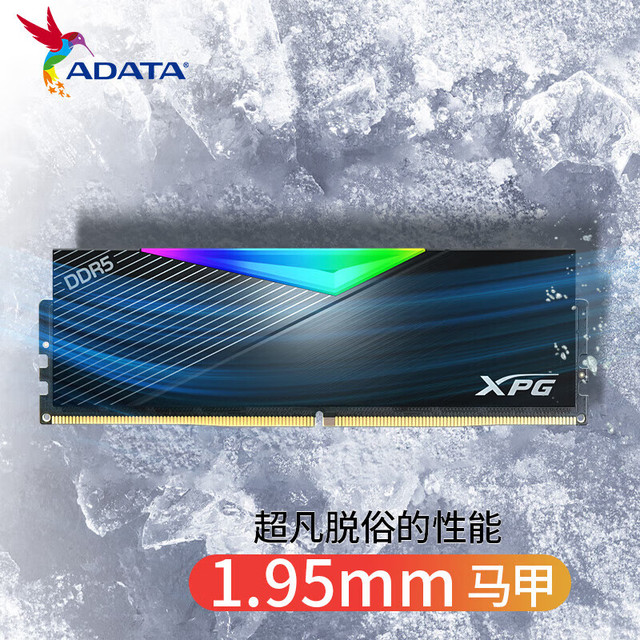

搭配的内存选择了新推出的技嘉联名威刚内存条——XPG龙耀D500G白曜雕，这套内存自身的用料非常不错，采用了海力士A-DIE颗粒，超频潜力比较高，两面均覆盖上了1.95mm超厚散热马甲，带来出色的散热表现，超频运行依然稳定。

内存的灯效表现也维持了XPG龙耀系列的柔和表现，加厚的导光条配合毛玻璃般的模糊效果，灯效不刺眼，且过渡自然顺滑。

简单来说，这是一项专为联名内存提供的官方超频功能，只要搭配支持的技嘉主板使用，就能在内存标称的频率上再提升400MHz，并自动优化各项参数表现，也不用担心稳定性问题，比如我们这对6400MHz的内存套条，开启这功能后就能自动超至6800MHz。

对了，在使用其它品牌内存的朋友也不用担心超频方面的问题，后面的教程部分也会给大家带来易上手的一键超频教学。

教学部分

首先开机后不断按Delete键进入BIOS界面，如果你此前没有操作过，那进入的就是默认的Easy Mode界面，这个界面的功能就足够满足我这次所说的所有一键内存超频的操作。

如果你一秒钟都不想折腾，那图里的选项你只需要打开我框选的三项，分别是XMP预设、高带宽和低延迟，后两项就是我们常说的技嘉D5黑科技了，直接提升内存性能且没有稳定性方面的顾虑，无脑打开即可。另外如果在XMP预设上发现有XMP与EXPO 可选，就根据自己情况来选择，Intel平台选XMP，AMD平台选EXPO。以上操作是最稳定提升内存性能的方式，比起直接XMP还能提升一些性能，但缺点也明显，就是性能给XMP频率限制了。

而如果你稍微有那么一点想法，有多一点时间，想冲出XMP频率获得更强性能，那你就可以打开第二项DDR5 XMP Booster来进行超频。这项功能是技嘉预先根据不同内存颗粒的特性调校好的预设，但不同批次的颗粒，体质间亦有差距，所以需要你多尝试几次，直到尝试到适合自己内存的那套预设。尝试的过程也建议以原本的XMP频率为基准，从低到高渐进。另外要注意预设里的容量是指单条内存而不是你的总容量。最后，开启了这项功能后，原先的XMP预设项就不用打开了。

技嘉联名威刚内存的超频设置：

联名内存的唯一不同点就在于原来主页的DDR5 XMP Booster给图上的快易超选项替代掉了，也简单了不少，只需要打开这一项功能就能自动完成超频，当然了最后两项高带宽和低延迟也别忘了打开。

看着是不是十分简单，可能就开始找选项麻烦一点，但这也有助于你快速熟悉BIOS里的操作与选项用途，熟手以后面对各种BIOS操作也能更加得心应手了。

最后我们通过实测数据来直观的感受下内存超频后的性能变化吧。

标准测试：

首先是最简单标准测试，6400MHz的频率下内存带宽表现已经非常厉害了，读写都能跑到100GB/s以上，复制一项也很接近100GB/s，延迟64.2ns的表现也十分不错。

快易超+D5黑科技：

开启快易超+D5黑科技后，来到了7200MHz，同时能发现时序从32-39-39-89调整至40-42-42-105，各项数据总体提升，且延迟明显降低至62.7ns，官超的效果非常显著，这套内存频率时序基本能在网游里横着走了。

总结：

DIY电脑越来越被人熟知，各种以往只有小圈子才喜欢钻研的玩法也逐渐被厂商整合简化，来让更多新人体验到个中乐趣。像是今天讨论的内存超频，经过技嘉的多方优化，玩法变得十分简单，但见效却十分明显。如果说我们当年熬夜折腾内存是一分精力换一分性能，那技嘉的这一套操作下来，说是一分精力换一百分性能也不为过，对刚入坑的新人或是想省点功夫的玩家来说是莫大的便利。
