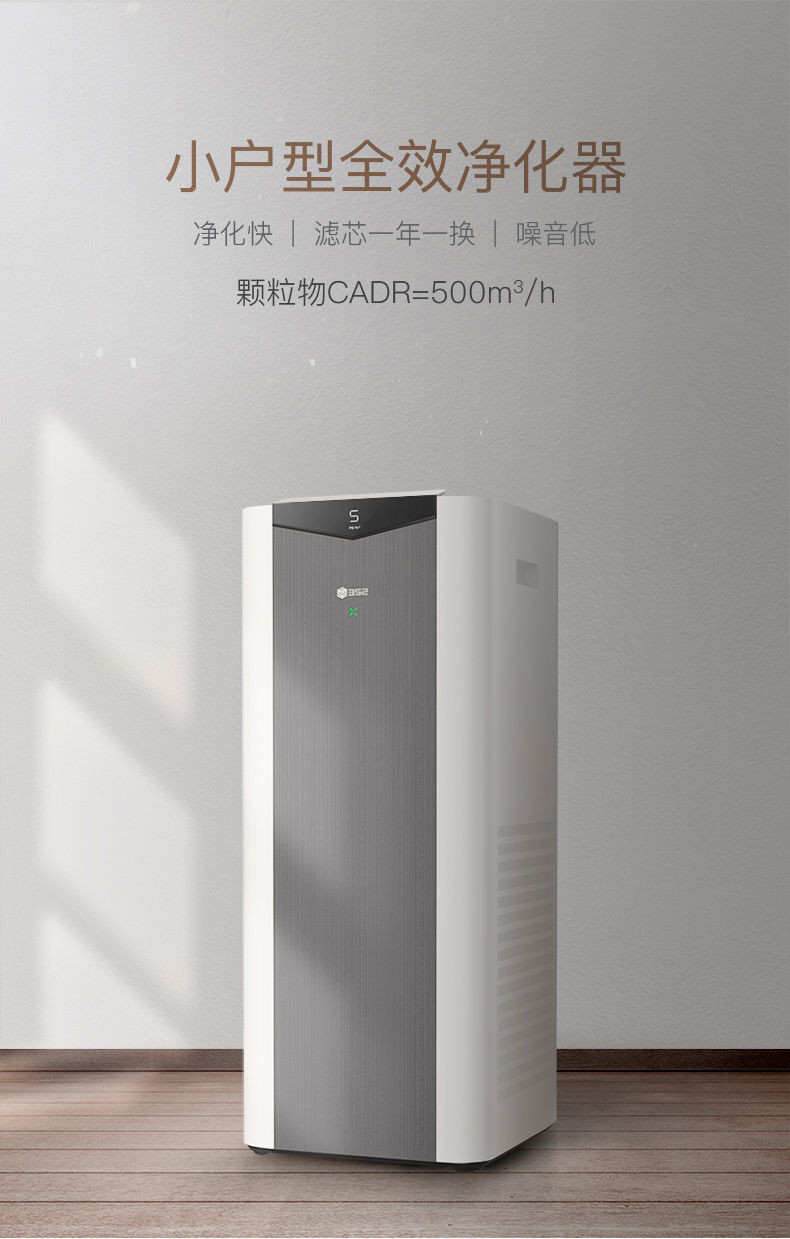

352 X50 家用空气净化器 灰色

除菌除醛除霾PM2.5
小值机器人
发布
¥999
国美

当前价格偏高,不妨再等等

简明购买步骤
1
加购
当前商品*1件
2
下单
实付999元
商品价格不准确或失效可点击右侧反馈 反馈
商品笔记 (5)
真实的值友购后体验
净化效果好 1
抬杠家电

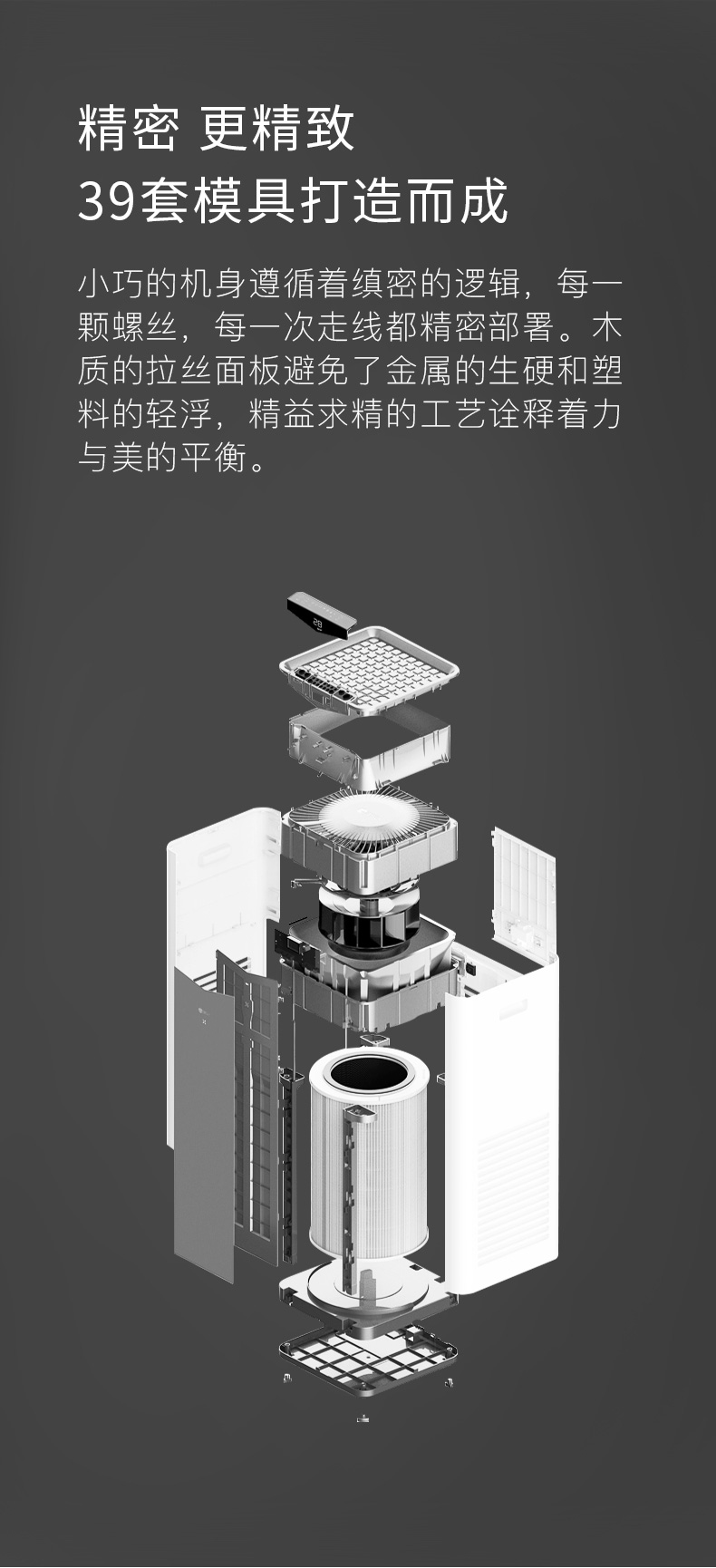

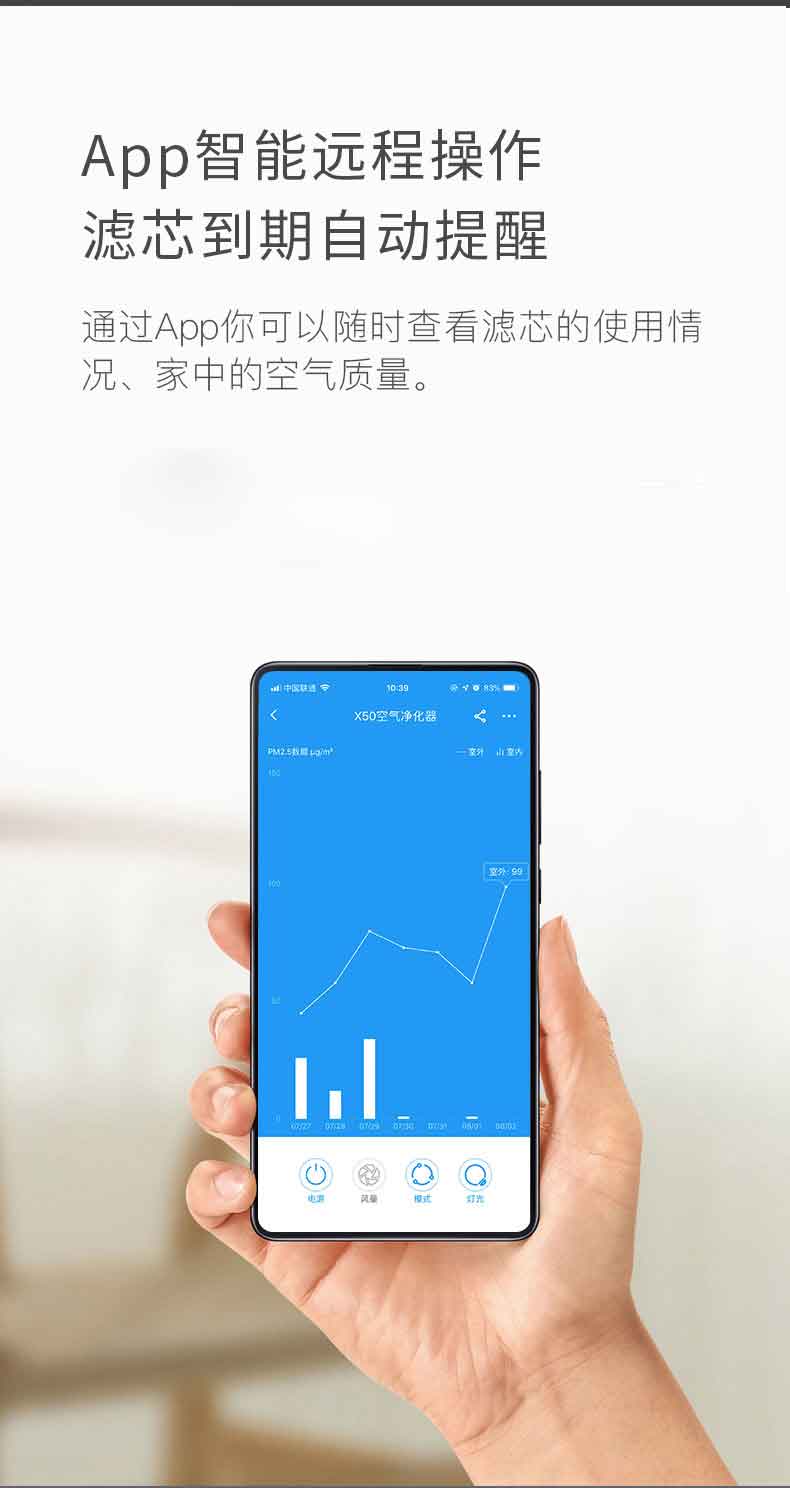

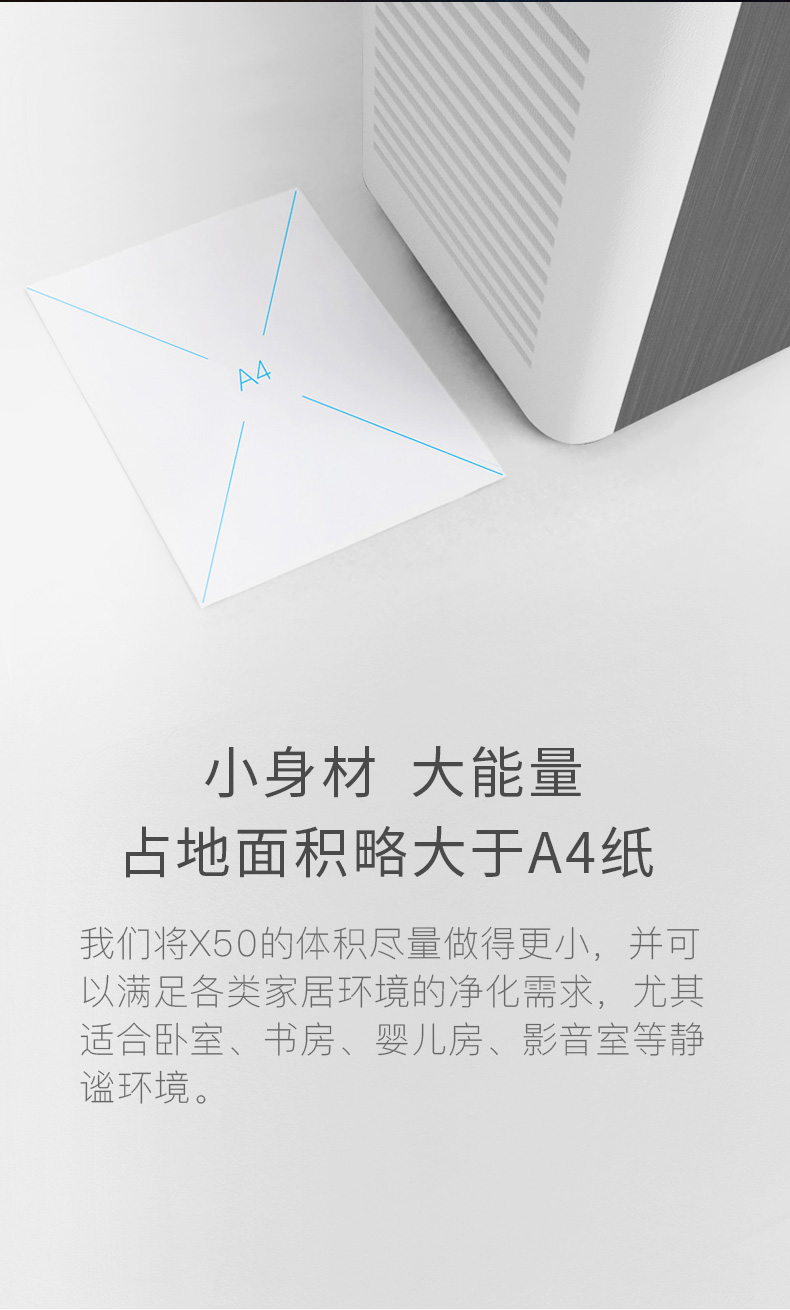

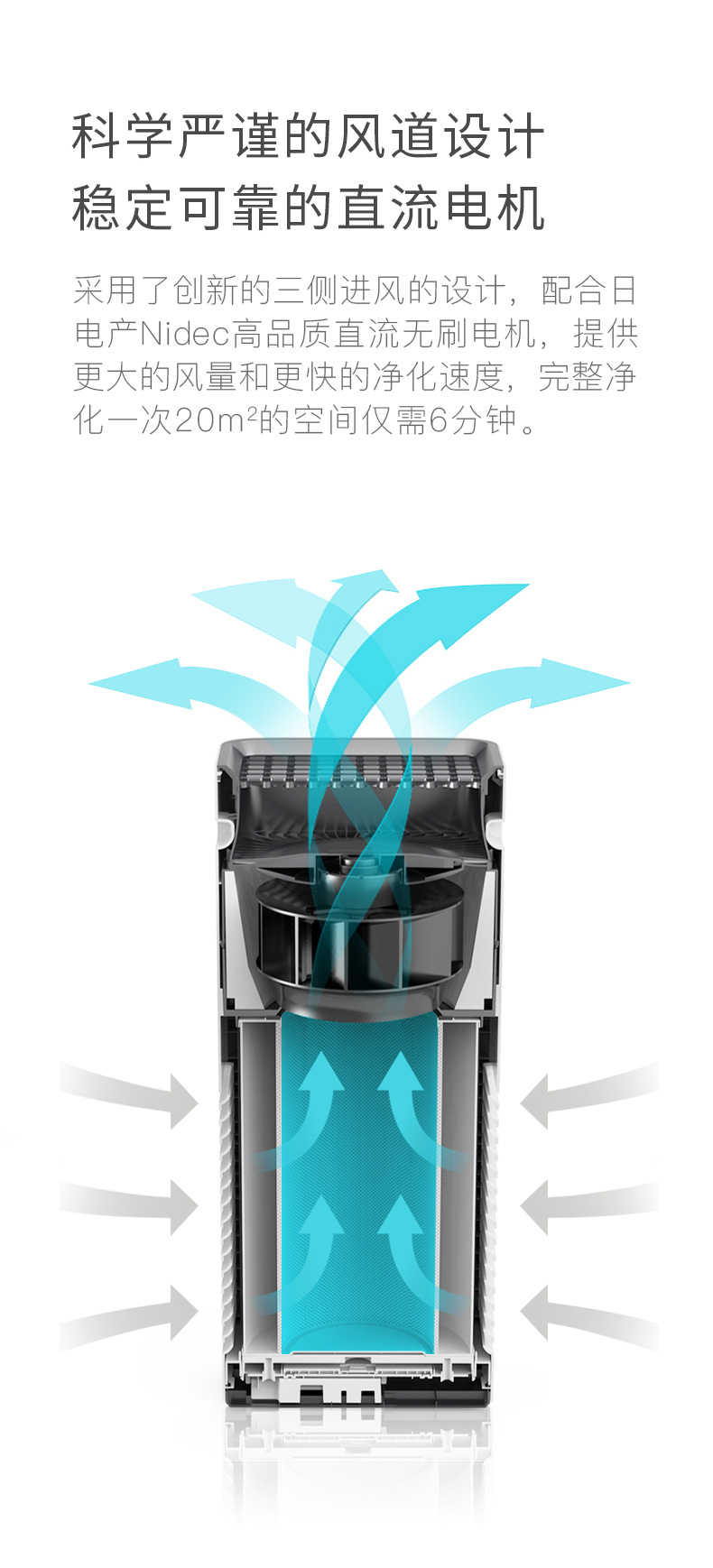

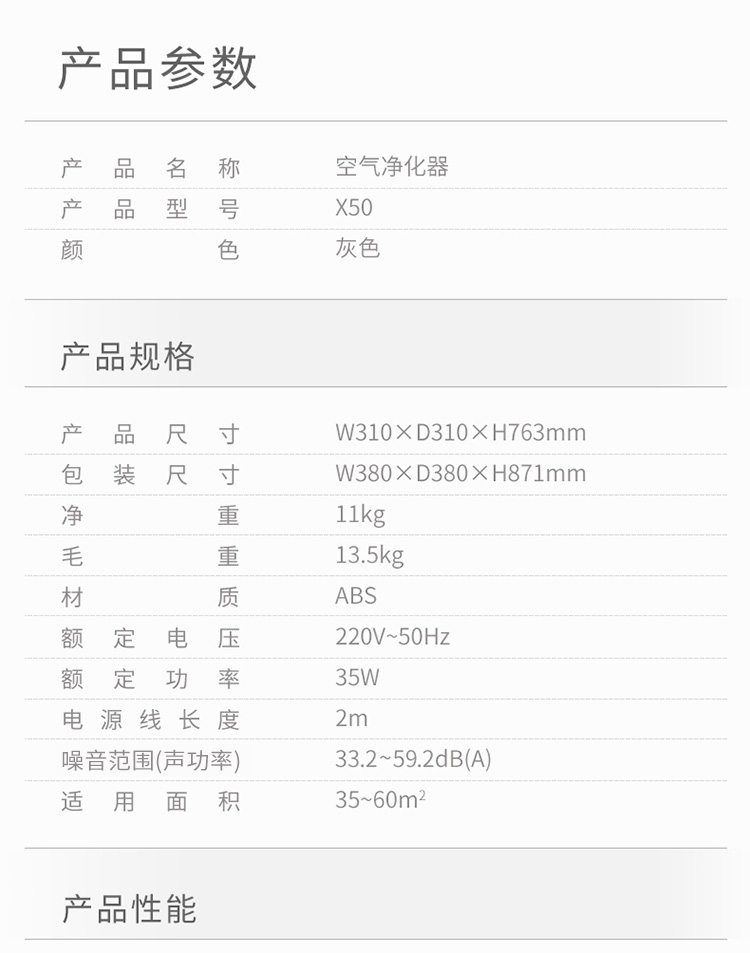

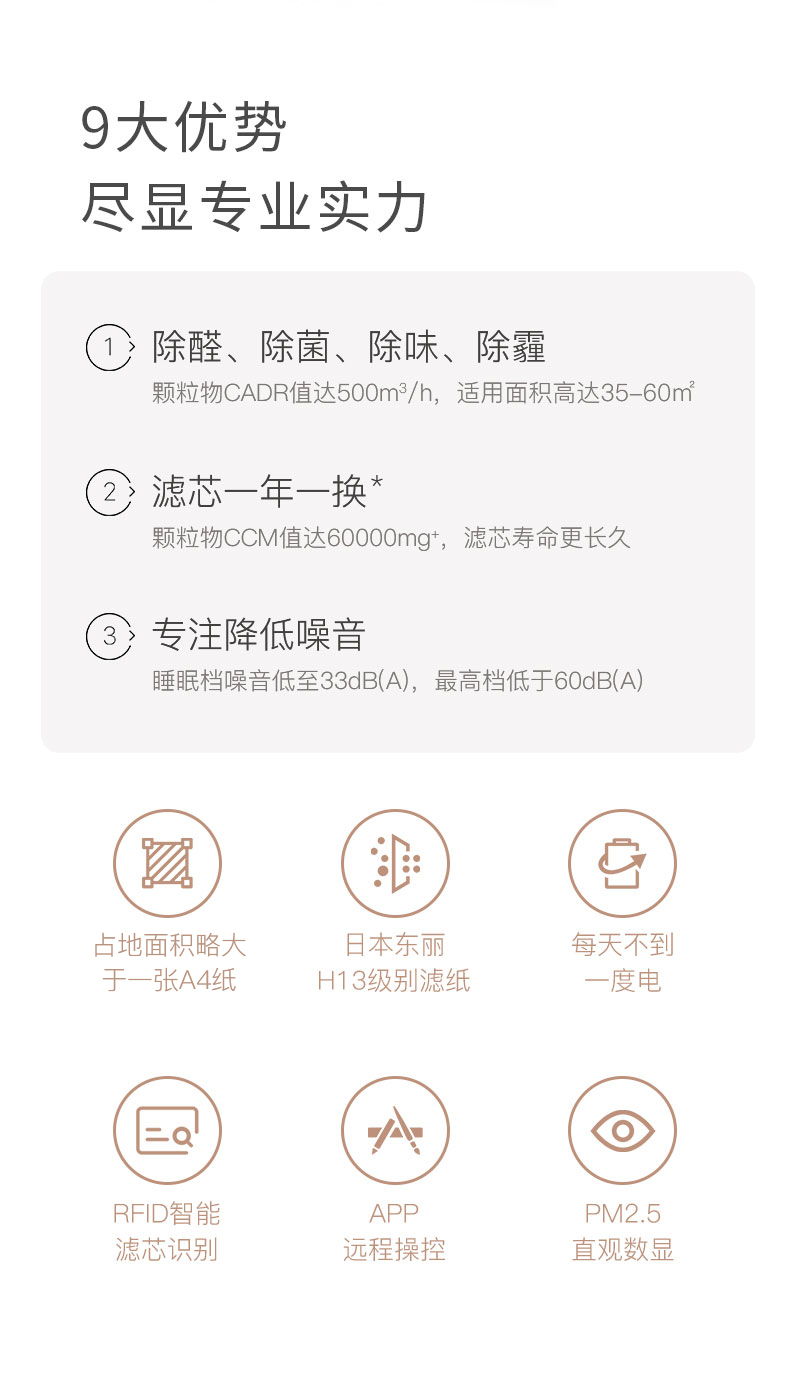

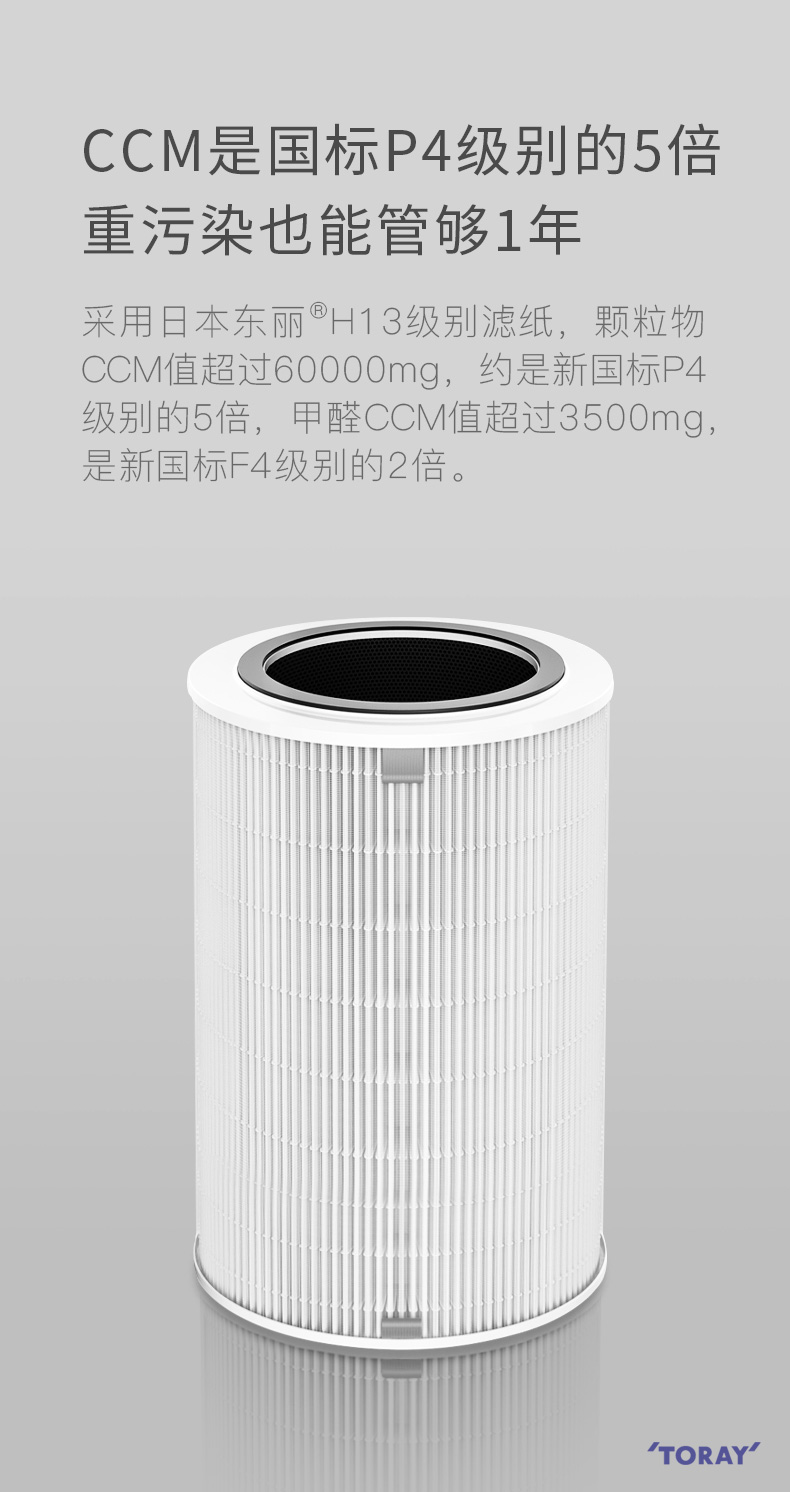

X50采用了三面进风,顶部出风的风道结构。配置方面,使用了来自日本电产提供的直流无刷电机,每分钟转动1400次,可提供500m³/h的CADR净化能力。不等距风轮设计,并配合其他的降噪优化,最低噪音控制在了33分贝的水平。滤网方面,X50的滤网是环绕型圆柱体设计。初级滤芯为H13级别的滤纸,展开面积达到了4㎡,同时加注了950g活性炭,吸附杂质,并可以稀释甲醛含量。颗粒物的CCM达到了P4级别、甲醛CCM达到了F4级别。为了保证PM2.5数据的精确,X50还嵌入了半导体激光探测机和微型采样风机,可侦测直径小至0.1微米的颗粒物。并具备可拆卸式设计。机身体积为310x310x763mm,占地面积约为一张4A纸大小。机身上配有主控台,LED显示,可显示工作模式、状态、滤芯提醒等信息。支持按键背光,方便夜间使用。位于显示屏下方则是状态提示灯,会根据空气状态显示三种不同颜色。带童锁保护。还可以通过手机App,操作空气净化器,实时查看工作状态。
sabayonlinux
1月前发布
为了减少352空气净化器噪音,我暴力拆机拧了62颗螺丝,X50构造如此紧凑而简单

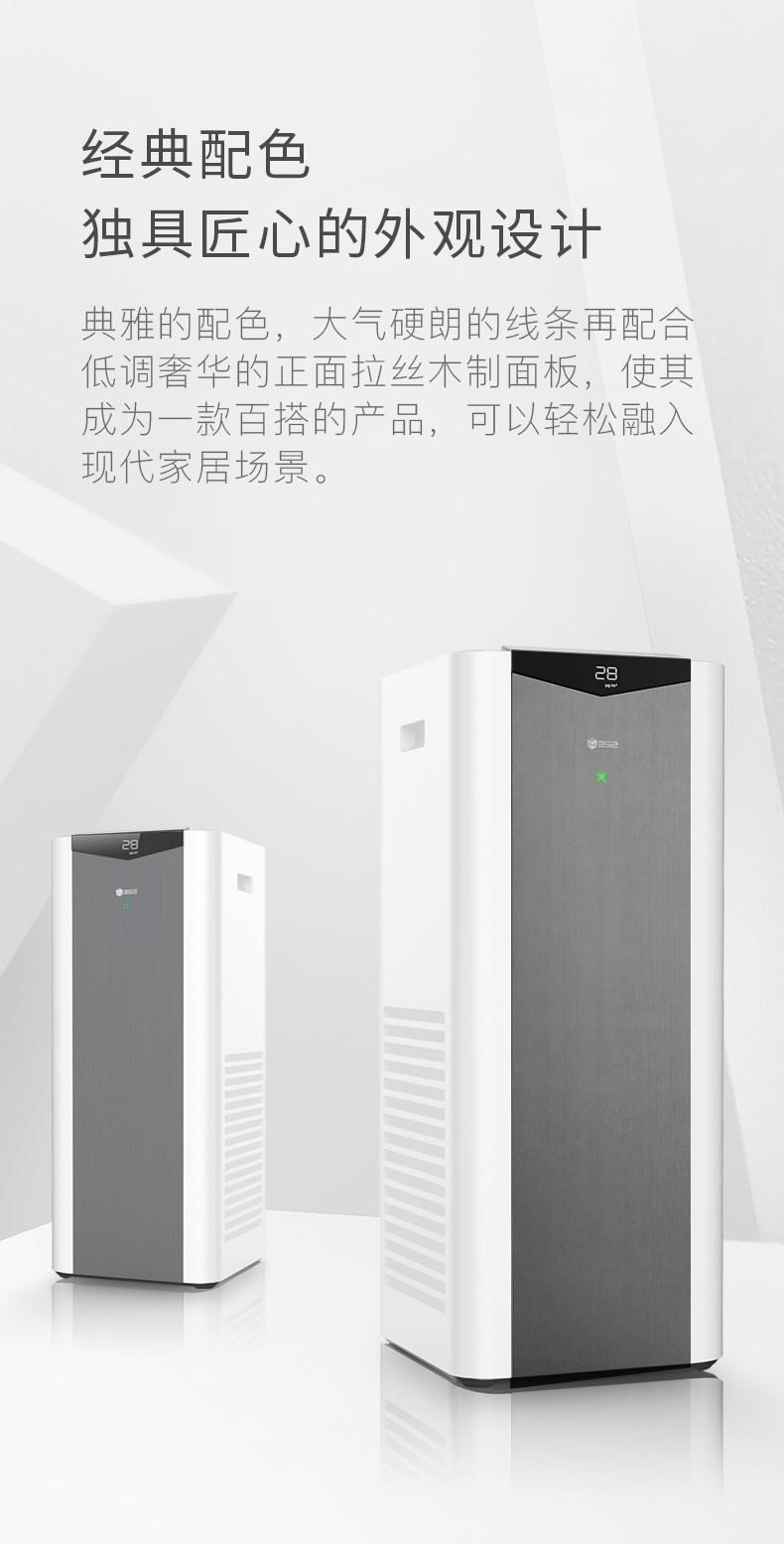

前言空气净化器随着价格越来越亲民,这几年逐渐走进了千家万户。尤其是秋冬季,北方家庭离不开空气净化器,南方家庭有过鼻炎和过敏人群更加离不开空气净化器。我家仅有的非米家系列空气净化器,就是352的X50。2017年我使用后,它打开了我的新视界,让我知道空气净化器还能如此安静。它是我在什么值得买获得的第四次众测,给我家带来了洁净和安静。 非常感谢值得买。关于X50空气净化器的开箱和使用评测可以看看上面的文章,现在352已经更新换代了,建议购买新款外观更好看,拆解方便。5年后X50风扇出现噪音,所以为了睡眠质量,我将它放在了客厅。卧室里用的是米家空净ProH,二手市场淘来的。再回来继续谈352空净X50352 X50的设计非常经典,全身采用黑白灰三种颜色,非常适合北欧风格的家庭。就是5年后的现在来看,外形风格也一点不落后。黑色的触控面板,像钢琴烤漆面,典雅大方。顶部的大格栅设计,有利于风道出风,但有个缺点就是不利于除尘。出风口如果不是经常开机的话,容易积灰,又没有设计卡扣,取出来非常难,一般没有动手能力的是没法清洁的。后面是放滤芯的隔栅面板,5年后因为卡扣弹簧出现问题就卡住了,尝试了好几次还是没有恢复。现在我是用胶带给缠起来,免得盖板开启后导致空净不工作。至于为什么后盖板开启就导致空气净化器关机的原理,可以带着问题接下来看后面的拆机原理图。我现在使用的是第三方滤芯,为了增加滤芯的使用寿命,在外层增加了一层无纺布的粗滤。X50背面的激光粉尘传感器,位于后盖板的上端,建议每隔一段时间就打开盖子用湿巾擦拭一下表面。我这个长时间不清洁,四周已经黑了。尝试用一字螺丝刀撬开盖板后,用清洁布擦拭金属四周。擦拭干净后,盖回盖板。今天文章的目的主要是想看看X50内机构造怎么样,再拆机进行清洁以及消除风扇噪音。352 X50清洁1、从盖板开始清洁盖板之前也拆过,是因为插销的弹簧效果减弱卡住了,导致舱门打不开,所以就拆开看了看。发现是里面的弹簧掉出来了,卡销失去弹性了。X50侧面板的通风口隔栅是四十五度斜向外侧的,清洁还是很方便的。原后盖板上的弹簧构造如图所示。如果后期再找不到弹簧,我只能拧回螺丝了。某天在家里发现了弹簧,直径太粗了,不知道能不能用。我把它放在卡槽外侧另一个能抵住的地方,弹性效果还可以,暂且先用着。2、清洁滤芯槽X50刚众测拿到手的时候,我开箱后发现没有地方拆开顶部来清理风扇里面的灰尘,所以一直很佩服352搞的一体化构造。后来在小伙伴的提醒下,才了解到要拆掉风扇,需要从机器底部开始拆除。这个我就不得不感慨搞清洁实在是太难了。小米的空气净化器也是差不多构造,最新众测的米家空气消毒机就非常好拆了。X50存放滤芯的地方因为经常吸附的原因,死角处也有很多灰尘,必须清理干净,免得碍手碍脚的。其实空气净化器构造是非常简单的,通常顶部是风扇出风,底部是滤芯所在,机器四周是进风口。灰尘容易让拆机者的好心情消失,还增加拆解的难度,过多消耗无谓的精力。建议用静电除尘掸子进行清洁。清洁完毕后准备开拆。X50拆机开始拆机从X50底部的橡胶脚垫开始。1.拆橡胶脚垫将X50倒过来放在椅子上,露出底部的缓冲脚垫。这种设计,加厚的脚垫能一定程度上减轻振动带来的噪音,增加摩擦力,适合各种地点,使得放置更平稳。拆除整个空气净化器要先将底部的四块脚垫取出来。为什么要将空气净化器放椅子上拆机,是因为这样高度更合适作业,不需要弯腰曲背,不然太累了。有了合适的工具,这个厚脚垫很容易就拿出来了。想知道我用了什么秘密武器嘛?接下来见分晓。这个就是我的拆脚垫秘密武器了,它是我某次吃坚果(夏威夷果)的时候拿到的,吃完后就一直放在桌上积灰,现在终于又有用武之处了。如图所示,选择直角边嵌入橡皮脚垫里一撬即可取出脚垫。等四个脚垫都取出来后,再用十字螺丝刀拆四个孔里的固定螺丝。螺丝从四个角都取出后,接着从正面灰色面板的某个拐角用一字螺丝刀撬开开启底部盖子。从一个角开启后,沿着边线开到另一个角,再两个大拇指往前往上扳出来即可。别太用力,稍微温柔一点。上图就是打开的盖板,可以看出四边各有一个小卡扣。把四个螺丝分别放四个角,以后便于还原。2.拆底座底部盖子开启后就能看到一个黄色的主板,主板左侧上方是主电板接口,下方是电机接口;右侧是电源供电接口。黄色电板左侧有个小的白色接口是RFID识别电路插口。对照我上面的解说,看看接口位置哪些需要拆下来,一般建议就拆掉主板上两个大的白色插头和主板上方连接RFID接口的插头即可。建议新手像我一样每个步骤每个方位都要拍照留存,以防后期还原不了。上图下方黄红黑三根电源线的白色接口是电源转换电路板接口。接口上的红色火线,是从电源供电接口(插座)输入电源到黑色的碰撞传感器,然后传输到白色接口。上图即为碰撞传感器,通过我大拇指的指示位置,扣板传递的是滤芯后盖板的开关,来通断空气净化器的电源。通过上图白色后盖板凸出部分,来抵住开关,后面板的开启和关闭进行通断,实现对电源的开关控制。开关侧面图,如图扣板转轴那里。黑色凸起就是开关按钮。如果打开滤芯槽的后盖,这个抵住部分就松开,开关按钮随之放开,相当于回路断开了,空气净化器就不工作。保证了更换滤芯过程中,如果消费者忘记断电使用的人员安全性。拧开白色侧面盖板的固定螺丝。当然为了效率,四周的螺丝都要拧掉。拧掉灰色支柱的螺丝。到这一步,拆机就要用巧思妙法来解决了。黄色电路板其实不需要拆下来,我下面拆卸是为了清洁。也正因为我多此一举拆开了电路板,导致我后期复位出现通电问题。接下来看看我翻车经历吧。掀开电路板的盒子,可以看到下方还有两颗固定螺丝,继续拧掉。如图手指处的卡扣,可以用螺丝刀顶掉,这个是用来固定背面的一个滤芯托盘。上图是拆下来的滤芯托盘盖板,可以托住滤芯和存放滤芯。左右两侧四个斜坡是用来抬升的。上图就是滤芯的托盘。黑色小电路板就是RFID识别电路。接下来就是把接口上的插头给拔下来,这个会自己组装电脑的值友肯定没问题。注意插头上的卡扣方向,要小心打开后慢慢拔出来,别太暴力拔。再把线缆从其卡扣固定处拿出来。白色小卡扣接口一端连接RFID识别电路,一端通过支柱到机器顶部黑色触控面板,显示识别数值。上图就是拔掉了插头后的电路板。两个白色接口非常容易分辨。最后剩下的三个白色插头,要把它再捋直了,从固定处拿出来。将机器翻过来,看看滤芯托盘的地方,思考如何拆出来。慢慢拆下来的底座。底座旁边这一圈突出的半圆,主要是为了和顶部风扇金属网的半圆配合,上下联动引导滤芯安装到位和固定不动。底座拆下来后,接下来是拆四根支柱,两个两个拆,先拆近处的两个,再拆远处的两个。3.拆支柱先拧掉左右四个支柱的螺丝,再用点力拔出来。前面两个很快,后面两个要理一下线缆才能顺利拔出来。图上正在拆空净四个支撑的固定螺丝。拆解后两个支柱之前建议先顶开左侧的卡扣及去掉右侧的两枚螺丝,还有四周的固定螺丝。拆侧面板的时候,要用一字螺丝刀顶开白色的卡扣。再拆风扇的金属网的固定螺丝。拆下来的RFID识别电路板。拆下来的风扇的金属网。用掸子对风扇扇叶进行初步清洁。四根支柱都已经拆好了,风扇金属滤网安装回去了。接下来就是拆四周的面板,建议先拆右侧的,再逆时针拆前面灰色面板,再拆左侧面板。4.拆面板我暴力拆的时候,是先移出左侧板,然后分离四周的固定支柱。注意侧面的卡扣,不要像我这样太暴力。面板左边的卡扣几乎全部阵亡了。这个就是滤芯托盘的滑轨设计。通过如图底部的推拉开关来滑动导轨,抬升滤芯托盘底座,从而达到锁定滤芯的目的。支柱用卡扣和侧板固定,我暴力拆解,卡扣掉了一大半。在支柱的内侧隐藏了线槽,这个设计紧凑感十足,也是方便走线。拆开侧板时,先要按顺序分离灰色前面板再分离后盖板,最后退出左侧板的四枚螺丝方可拆解。灰色面板靠卡扣固定的,上图看到的两颗固定螺丝是内部的。拧掉螺丝后,支柱上的两根扁线也可以拆出来了。上图看到似乎是后面板的固定螺丝,松掉才能拆开后面板。这个是拆下来的灰色前面板。最后一个侧板也很快就能拿下来了。拧掉右侧的螺丝,移除所有的侧板之后,可以看到前面板下方主电路板,不要管它。继续拧掉四周的螺丝,可以拆掉最后的侧面板。这个是拆下来的背面面板。5.拆风扇全部拆下来了,最后是拆风扇。四周的四个固定螺丝,拆掉。拆掉螺丝后,顶开卡扣。上图中间,两个交界处就是卡扣,四周分布均匀,各有一个。一般是对面顶出来就差不多能分开了。再拿掉卡插口上的插头。有影响分离的都拆掉,不影响的无需管它。将线缆从固定卡子里拿出来,不然拆开后会妨碍到。拆开了顶部面板和风扇。接下来继续拆风扇。将风扇也拆开了。6.完成拆卸最终,我数了一下,一共拆了62颗螺丝。自己都被自己感动了。泡沫罩,一个作用是减震,一个作用是隔音。涡轮风扇设计。通过增加风扇的扇叶片数,以及改变弧度来提升风量减少噪音。扇叶上的灰尘,重点清洁目标。配重块,和车轮胎上的一样功能,是为了平衡扇叶,让风扇在高速旋转时更加的平稳,从而减少振动,降低噪音,提升风扇到使用寿命。检查了一下,就这么一处有。看来做工真不错。这里的旋钮还能旋开。再拆就不需要了。将扇叶清洁完成就行了。5年来,除了这部分看起来有点脏,其他部件都挺干净,X50的密封性确实好。还原的过程一切的拆卸都是为了清洁和除噪 所以还得还原。用了两个小时,边拆边拍照,完成全部拆卸和清洁工作。重新还原,也可以通过拍照能知道自己有哪些工作没做。观察一下顶部大格栅和下面的风扇罩子是怎么连接的。上图是滤芯托盘拆掉黑色RFID识别主板后的样子,为了滑动时更好锁定,在底部安装了两个导轨及6枚滚珠。边角上属于清洁死角地带,一般情况下很难请清洁。5年里我这里几乎没清洁过。将黑色主板安装回去。接着就是安装泡沫罩子。再把罩子安装回去,安装和拆卸的顺序刚好是相反的,我安装的顺序已经乱了,因为拆卸的顺序也是乱的。接下来就是安装四个支柱了。四个支柱安装完成,接下来安装前后面板和侧面板。我这里安装到现在,将底下的带有激光粉尘检测的面板留到最后安装了,其实是错误的,导致我费了九牛二虎之力才塞进去。所以少安装了很多螺丝。在面板都围起来后再安装风扇金属网会很碍事,所以先安装金属网再安装面板会比较方便。接下来是安装底座,第二次安装比拆简单多了。将滑轨上方的一个黑色固定块也安装回去,螺丝拧紧。最后安装底部的盖子,这个是大错特错的地方,别学我。底座安装好,将插头也归位。安装完成。完璧归赵,最后检查一下,居然多出来许多螺丝。数了数大概12颗,相当于已经安装了50颗。不想重新拆了再安装,等以后再说,先试试看效果如何。没想到这次翻车了。组装完成,连接电源线,开机无反应。看来是哪里没有接线的原因,只能重新拆了再装回去了。周末先回家,等周一上班再开工,该休息还得好好休息。周末做梦,梦见空气净化器自己好了,醒了才知道是梦。翻车原因找到了上班第一天,拆了底座才发现是碰撞传感器那里没有安装正确,因为拆了底部黄色电路板的原因,导致后面复位的时候,后盖板的位置没有正确抵住开关,导致无法正确通断电路所致。难怪前面那次插电后没反应,现在知道出错的原因了,但是还是要拆一下,看看之前暴力拆的顺序究竟在哪里出错了,顺便看看哪几课颗螺丝没拧。继续拆,发现侧面板还有几颗螺丝没有拧。最终,螺丝还剩下7颗,安装完成后插电使用正常。352 Lite APP显示正常。月度检测数据里显示,上方是室外环境,下面是室内检测数据。总结本次拆机目的是为了减少风扇噪音,以及清洁352 X50空气净化器,然而最终清洁的目的是达到了,风扇噪音只是稍微有点降低,高转速下仍然噪音很大。没辙了,只能继续忍受,希望值得买早点众测抽到我。这次的拆机最成功之处是对352 X50的构造做了全面了解,并做了整体清洁,还有就是将滤芯盖板给修复成功。希望本文对那些拥有352 X50,又想动手拆旧的广大值友们有所帮助,谢谢大家观看,敬请收藏以备后期拆机使用。
文章
PEKO哑虎呸呸
1月前发布
忍不住也把352空气净化器拆了。
这种顶出风的净化器,家里有猫的一定要避开,不然猫特别喜欢在上面趴着吹风。我家这个就太脏了,今天有空拆了,擦洗一下。这个352的净化器非常难拆,所有的结构都是不对称设计,一边卡扣,一边螺丝。两个侧板一个下了螺丝就可以抽拉,一个得把前面板拆开才能下螺丝,取卡扣。
2
