MSI 微星 MPG Z490 GAMING CARBON WiFi ATX主板(Intel LGA 1200、Z490)

碳纤维外观,2.5G有线网卡
商品笔记 (3)
真实的值友购后体验
玩家直呼内行
采用碳纤维纹理外观,6层PCB设计,12+1+1相60A全数字供电,搭配第三代钛金电感8+4Pin处理器接口,释放十代酷睿处理器的潜能。配备USB 3.2 Gen 2x2接口,传输带宽可达20Gbps,前置USB Type-C接口。散热部分配备全金属材质散热遮罩、双M.2冰霜铠甲。板载2.5G有线网卡,采用WiFi6无线网卡、支持蓝牙5.1,双雷电3接口。预装I/O护盾,装机过程更加方便。Mystic Light炫光系统可调节和同步支持该技术的全部硬件,独立音频区块设计信号更纯净。
含笑三不沾
1月前发布
Intel 10系主板Z490来袭,虽然CPU还未上市,但看完这篇文章你会少走不少弯路

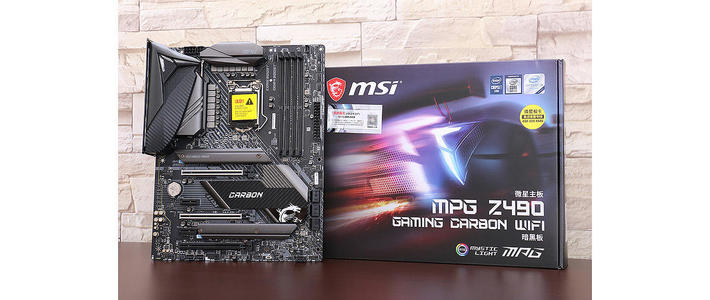

一、前言这两年由于AMD的强势崛起,电脑DIY市场终于起了点波澜,在两大处理器厂家的竞争之下,玩家终于摆脱了4核即巅峰的局面。当然,在“核战”方面,Intel还是稍微慢了一拍,不过近期Intel终于推出了10系的Comet Lake-S处理器和Z490芯片组,一举将最高核心数堆到了10核。正好本人近期机缘巧合之下捡到一块Z490主板,在新一代CPU尚未上市的前提下,咱们先看看这块主板长啥样,顺便也让大家看看这代平台相对前代究竟有何变化。二、先睹为快这块主板是微星的MPG Z490 GAMING CARBON WIFI,相对GODLIKE这种*级旗舰,GAMING CARBON WIFI定位中端,各方面功能也比较均衡,属于性价比比较高的系列之一。主板的外包装一如既往的酷炫,充满了科技感。背面是各种黑科技的介绍,如2倍CPU供电、2.5G LAN、Lightning USB 20G、WiFi6无线网络、Mystic Light 炫光系统等。主板的附件非常丰富,除说明书、贴纸、驱动盘、标签、各种线材之外,还附赠了一个带延长线的Wi-Fi天线。主板全貌,微星这一代的CARBON继续走碳纤维黑色风格,主板整体做工沉稳扎实。主板背面的做工也不错,服务器级的黑色PCB看上去很有质感。主板采用了厚重的金属材质散热片和大面积装甲,I/O装甲区域支持RGB灯效。新一代的变化之一便是插槽,LGA 1200针接口,传说中的“科技以换插槽为本”。4条DDR4内存插槽,默认支持双通道DDR4 2933MHz内存,当然超频后肯定不止这点频率,微星近年来一直致力于通过DDR4 BOOST技术和线路布局来优化内存性能,想必这一代主板的内存超频性和稳定性会有更好的表现。主板提供了一个前置USB3.0接口和前置USB Type-C接口,另外,主板相较前代大大增加了风扇接口,光内存插槽附近就提供了4个风扇接口。主板提供了6个SATA 6Gbps接口。Z490芯片组共提供了40条PCIE 3.0通道,其中16条来自于CPU直连,24条来自于PCH。具体到这张主板上,共配置了1条PCIE 3.0 X16、2条PCIE 3.0 X8、2条PCIE 3.0 X1和2条M.2接口,其中有两条PCIE接口提供了钢铁装甲保护,可防止玩家大力出奇迹。至于2个M.2插槽,各提供了1条冰霜铠甲散热片,可以强化M.2 SSD的散热,避免掉速,保证流畅稳定运行。PCH芯片也采用了硕大的散热片,能够保证散热效果。主板预装了一体式I/O挡板,另外,主板的I/O接口也是非常丰富的,除了主流的接口外,还板载了2.5G LAN、Wi-Fi6无线网络和Lightning USB 20G接口,大大增强了主板和外部设备之间的传输速度。拆解一下,可以看出从主板上拆下的散热片还是很多的。无散热片状态的主板一览。主板采用6+1相全数字供电设计(核心部分为12相并联成6相),核心供电采用了高导通、低发热的Dr.MOS,再辅以CORE BOOST核心引擎技术,超频性更强。供电的滤波部分采用全固态电容,寿命和稳定性有所保障。CPU的PWM供电芯片为RAA229001,该芯片最高可支持7相供电。MOS管为INTERSIL的ISL99360,该MOS管单颗便能承载60A的电流,该主板CPU核心供电部分共有13颗这样的管子,其供电能力由此可见一斑。Z490的PCH芯片,该芯片可提供30条PCH-H高速I/O通道,诸如SATA 6Gbps、USB3.0、USB3.2等接口的带宽,都是由它提供的。主板板载Realtek ALC1220音频芯片,配上高清电竞音效组件,音质表现不错。主板板载了Realtek RTL8125B LAN网卡,该网卡速率最高可达2.5Gbps,大大提高了数据传输速度。主板标配Intel AX200无线网卡,该网卡支持新一代WiFi 6规范,配合支持Wi-Fi 6技术的路由器,能够达到2.4Gbps的无线传输速度。三、总结通过微星 MPG Z490 GAMING CARBON WIFI主板管中窥豹,可以发现新一代的IntelZ490发生了如下变化:插槽变为LGA 1120;CPU供电加强,据说新一代CPU放开了功耗设置,所以基本上能上I9 10900K的Z490都得堆料;2.5G LAN和WiFi 6基本成为标配,Z490的网络性能大大提升;支持的内存频率和容量都有所上升;USB速度有所提升,USB 3.2 gen2可提供10Gbps的速度,当然,微星这张板子更猛,直接推到了Lightning USB 20G。不变的有:散热孔距没变,之前115X平台用的散热器,在Z490上依然能用,但你想要镇压8核、10核的CPU,估计要上360水冷;其他方面基本和Z390差不多,这里不再赘述。至于Intel新一代平台香不香,还得等CPU上市后根据其性能表现来判定,以上就分享到这里了,谢谢欣赏!
文章
键步如飞
1月前发布
开启新篇章!MSI MPG Z490 GAMING CARBON WIFI 主板开箱

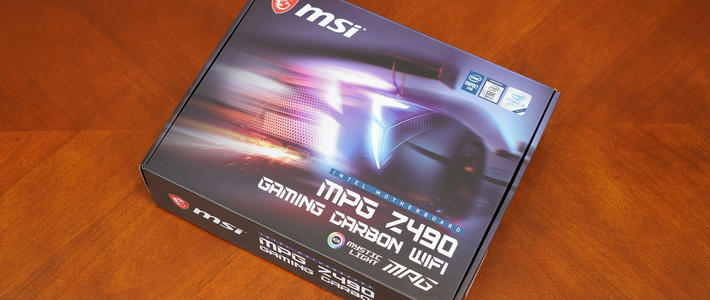

话说,英特尔第十代酷睿桌面处理器即将上市,而作为英特尔第十代酷睿桌面处理器的座驾,Z490、B460 以及 H410 在内的 400 系列芯片组主板率先登场,而楼主也在近日收到 MSI 微星旗下针对中高端玩家推出的这款 MPG Z490 GAMING CARBON WIFI 主板,在正式解禁之际先跟大家分享一下这篇开箱文!包装啥的就不墨迹了,所见即所得。MPG Z490 GAMING CARBON WIFI 主板延续之前 CARBON 系列的暗黑风格,碳纹装饰更加显眼了。MPG Z490 GAMING CARBON WIFI 主板无线网络使用 Intel AX201 芯片 Wi-Fi 6 解决方案,支持 MU-MIMO 并提供 2.4 Gbps 的速度,另外还支持蓝牙 5.1,附送的外置天线并非新款,算是祖传配件了。把目光移回主板身上,MPG Z490 GAMING CARBON WIFI 主板使用 ATX 板型,9个螺丝孔,硕大的供电散热再到 M.2 SSD 散热和芯片组散热片让整块主板的重量增加了不少。接口方面,一体式 I/O 挡板设计在目前中高端主板上已成标配,它可提供更好的 EMI 保护。接口保留了 PS/2 键鼠复合接口照顾了还在使用此设备的玩家,Type-C 接口是速度高达 20 Gbps 的 USB 3.2 Gen2x2,网络方面除前面提到的 Wi-Fi 6 无线以外还由 Realtek 8125B 芯片提供 2.5 Gbps LAN。I/O 装饰罩上保留了简单的灯效,而碳纹装饰则是 CARBON 系列的独家标识。供电方面使用 12+1+1 相全数字供电设计,供电 MOS 管上面被带热管的铝合金散热片所覆盖。从侧面可见,散热片侧面使用切割镂空的方式增加了散热面积。CPU 辅助供电使用 8+4 pin 设计,可提供最高 45A/540W 的功率输出,提高多核 CPU 的供电稳定性和超频性能。LGA 1200 接口特写,大家能看出这与上一代的区别吗?四条内存插槽,官方标称通过超频最高可支持到 4800 Hz。为优化信号,内存与 CPU 之间使用独立电路的 DDR4 Boost 技术依然保留。主板的下半部分被覆盖了大面积的散热片,3 条 PCIe x16 插槽其中第一条为 x16 设计,其余两条为 x8 设计,前两条插槽还加入了金属护甲。另外还有两条 M.2 SSD 插槽隐藏在散热片下方。M.2 SSD 散热片,几乎每一代都在进化,越来越大越来越厚则是发展的方向。散热片使用多层设计,散热面积增加了不少。加厚的金属散热片为 SSD 提供了不破坏主板外观风格的散热解决方案,预先粘合好的导热硅胶只需撕下薄膜就能使用。芯片组散热片颜值颇高,碳纹与铝合金搭配起来毫无违和感。音频方面,由 ALC1220P 芯片提供 7.1 声道输出并支持 Audio Boost 4 电竞音效。音频专用电解电容为标配。主板提供多个风扇控制接口,其中主板右上角排列了四个,整合到一起为走线提供了优化。之前广受好评的 EZ Debug LED 也在这款 Z490 芯片组主板上出现,通过四颗 LED 分别显示对应的开机故障,可以取代传统的开机喇叭。通过一个物理开关实现 RGB 灯效的开关,这是我一直想要的功能,现在终于看到了,但如果能做到I/O 挡板上就更方便了。两组不同的前置 USB 输出,可兼容最新的机箱。最后看看主板背面,音频分割线不用多说,从标识可见 MPG Z490 GAMING CARBON WIFI 主板可支持双卡 SLI 或三卡 CF。六层 PCB 设计,对得起中高端的定位。OK,这次关于英特尔第十代酷睿桌面处理器座驾,MSI MPG Z490 GAMING CARBON WIFI 主板的开箱先分享到这里,后续还会有装机以及性能测试,敬请大家继续关注,再会。
