时隔多年的值得买第二篇文章

   有这篇文章的原因是，联通宽带用了好多年了，突然想看IPTV。却发现没有网线。

   简单介绍下现状：
   光猫在入户弱电箱内，空间有限，而且最最要命的是，IPTV盒子要房子书房，但是只有入户的弱电箱到客厅之间一根网线。之前一根网线分成两根，一个去路由器WAN口拨号上网，另一根接的AP。做网络覆盖。

现在如果要再走一根IPTV信号，就必须要考虑通过VLAN 单线复用实现。

画个图看看哈
此处有图

布线的时候很天真啊。
以为只要有无线网就可以了。
结果就是只有一根网线！！

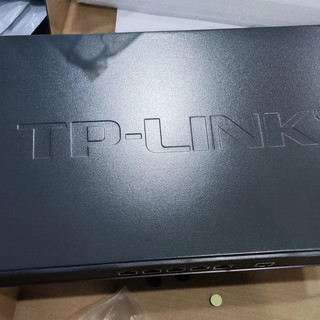

于是购买如下设备
网管交换机 2台

加上我之前的一共用

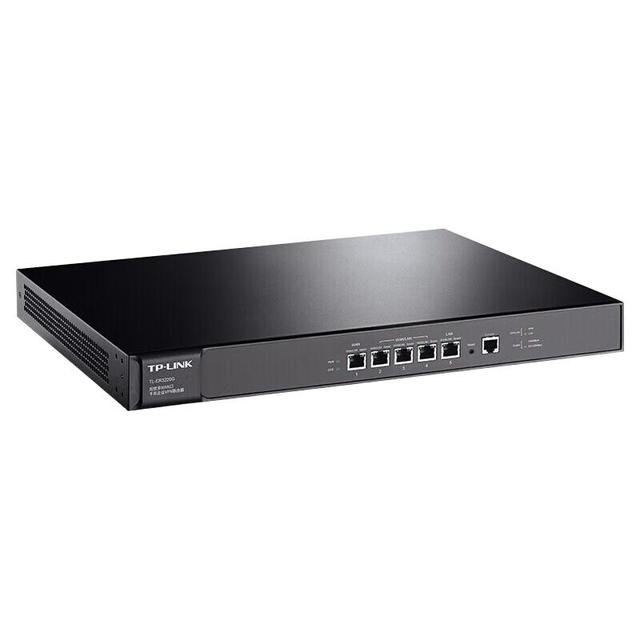

路由器1台

AP 2个

无线中继 1个

都是tplink的主要是因为穷

我也知道什么华硕啦华为啦华三啦之类
买不起
买不起

下面是设置

我是大连联通的
以下仅对于部分与我类似的大连联通机器合适。

敬请参考

光猫是：

创维DT741-csf

获取超级密码

取消端口绑定
上网方式改为桥接
记录 pppoe vlan 10
记录IPTV vlan 40
记录组播 vlan 4010
记录逻辑ID 以备重启
在光猫端口一绑定绑定vlan 绑pppoe 和 IPTV 两个

光猫基本搞定

此时连线如下

接下来设置下网管交换机

大体上准备划分3个VLAN
分别如下
VLAN3 猫路由器WAN 用来拨号上网     端口4 U 端口5T       PVID 2
VLAN2 IPTV 中继 AP 2 用来给书房中继IPTV信号    端口1 U   端口2T 端口 4T 端口 5T PVID 3
VLAN1 LAN AP 1 AP 2 用来给电脑手机上网。端口2 T   端口3U   端口 5T    PVID 1

路由器 WAN正常拨号。 5口连接 2005P-2 5口在VLAN 里面设置为 TAG

划分 vlan 1 和 3

VLAN 1 默认设置好SSID 密码就可以设置为 SSID NET vlan 默认就可以，不用填

VLAN 3 要给书房的IPTV做无线中继。设置 SSID ITV . VLAN 填写 vlan2

由于走iptv信号，没有设置 DHCP，机顶盒从网上自动获取ip地址。

AP 高级设置都选择 TAG

由连接AP 不同的SSID 判断是走VLAN1 还是VLAN 3

机顶盒桥接后连接 SSID ITV 自动获取 IPTV信号，桥接2.4G 一切正常，但是桥接5G 直播黑屏，点播正常。估计跟组播协议有关系，没有更多资料暂时没法继续。

手机笔记本连接 NET 获取本地网络信号。一切正常。
