前言

本期拆解带来的是七彩虹将星X16 Pro笔记本，这款笔记本采用英特尔i7 14650HX处理器，搭配英伟达RTX5060显卡，搭配16GB DDR5内存和1TB PCIE4.0固态硬盘。屏幕分辨率为2560*1600，支持180Hz高刷新率。

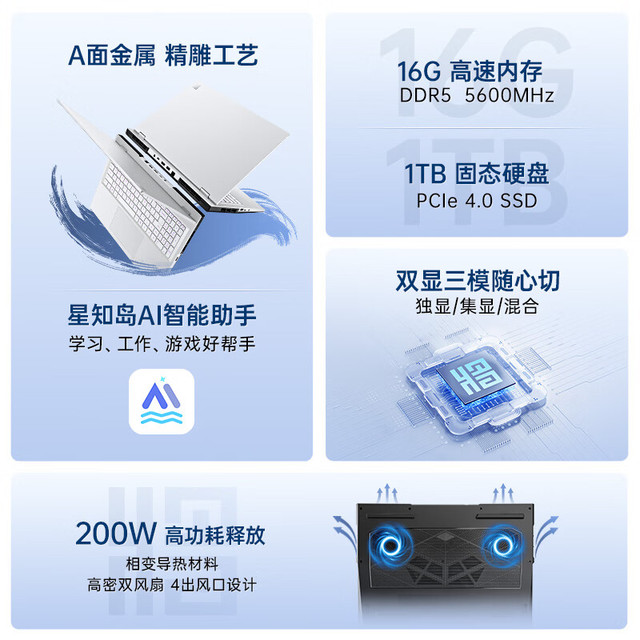

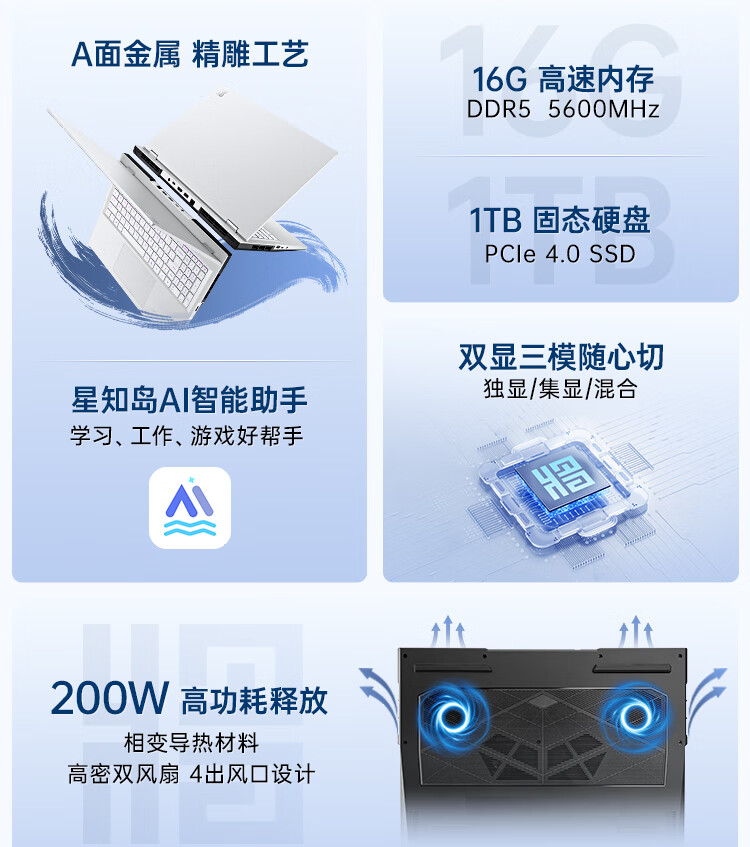

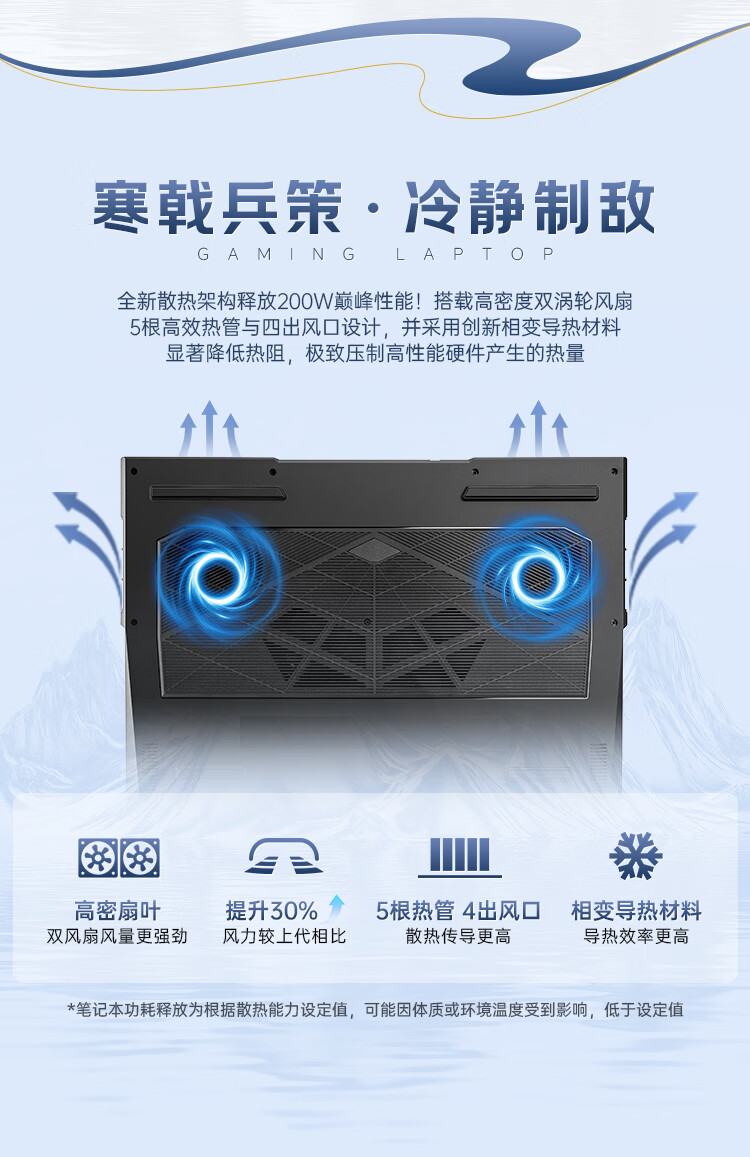

笔记本散热系统采用高密度双涡轮风扇设计，设有5根高效热管和4出风口，并采用相变导热材料降低热阻，整机性能释放可达200W。下面服务器电源网就带来七彩虹将星 X16 Pro笔记本的拆解，一起看看内部的设计和用料。

七彩虹将星X16Pro笔记本开箱

包装盒采用水墨流体装饰，右下角印有将字样和X16Pro型号。

包装盒侧面标注注意事项，并粘贴信息标签。

产品型号：将星 X16 Pro

CPU：Intel i7 14650HX

GPU：RTX 5060 Laptop

屏幕：16英寸

电池：3Cell

系统：Windows11家庭中文版

包装内含笔记本和电源适配器。

笔记本A面采用金属精雕工艺。

A面右下角采用钻雕将字样。

D壳设有防滑脚垫，对应散热风扇设有进气口，下方粘贴信息标签。

进气口内部设有散热风扇。

贴纸标注笔记本型号和电源规格等信息。

机身后方设有连接接口和散热出风口。

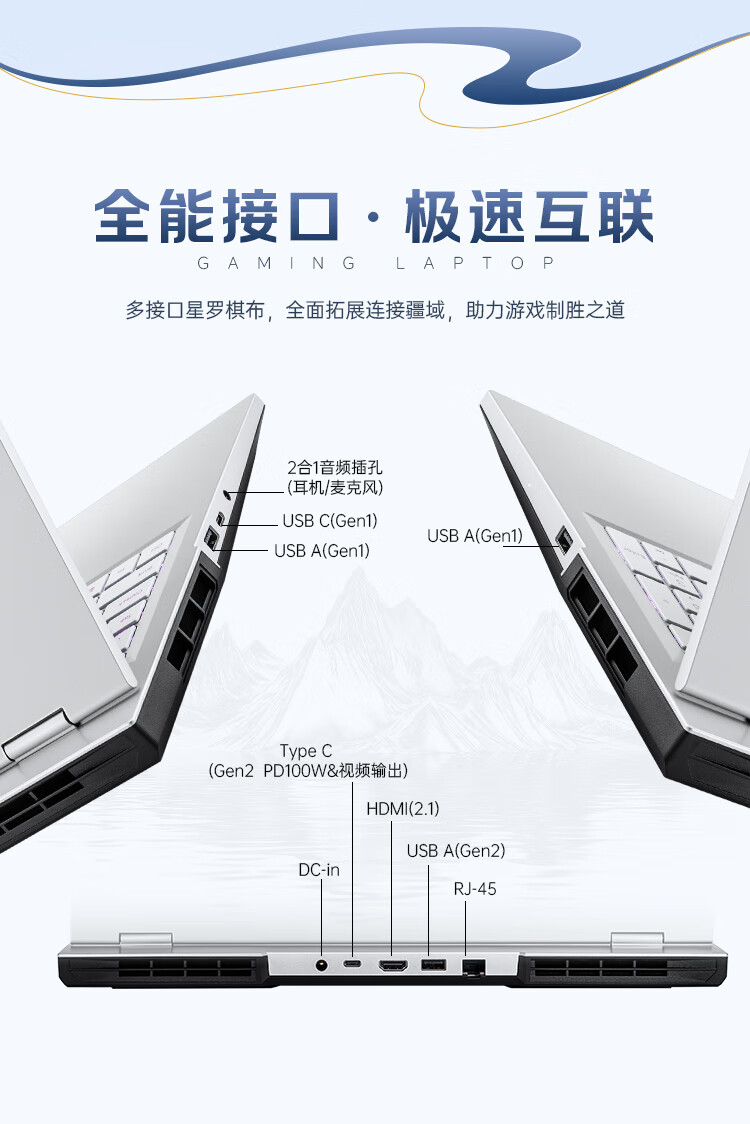

机身后方设有电源接口，USB-C接口，HDMI接口，USB-A接口和网线接口。

机身左侧设有散热出风口，USB-A接口，USB-C接口和3.5mm音频接口。

机身右侧设有USB-A接口和散热出风口。

机身前面设有便于开启的凹陷设计。

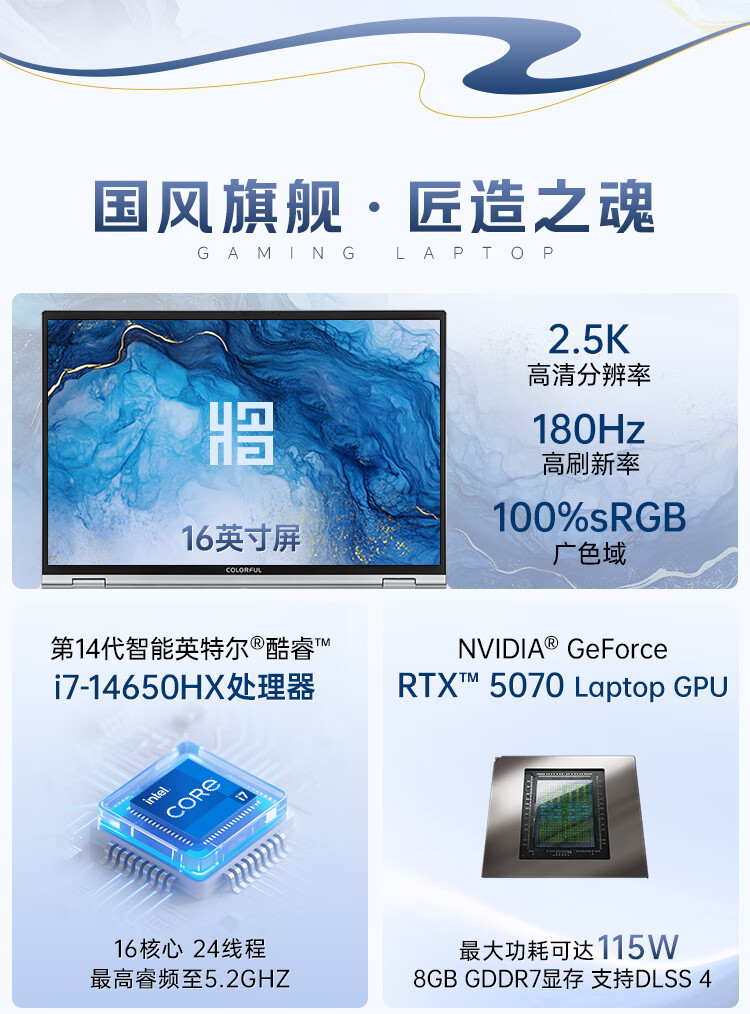

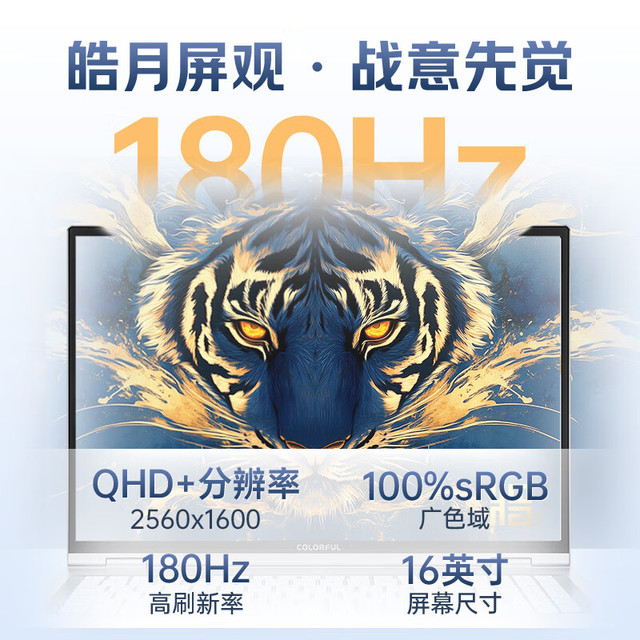

笔记本为16英寸屏幕，分辨率为2560*1600，刷新率180Hz。

屏幕顶部设有麦克风和摄像头。

屏幕下方印有COLORFUL七彩虹商标，在键盘顶部设有电源按键。

键盘下方大面积触摸板特写。

测得笔记本电脑机身宽度约为363mm。

机身深度约为263mm。

机身厚度约为25.2mm。

测得笔记本重量约为2427g。

七彩虹将星X16Pro笔记本拆解

看完了七彩虹这款笔记本的外观展示，下面就进行拆解，一起看看内部的设计和用料。

首先拧下后盖固定螺丝，拆下后盖。

后盖内部采用金属化喷涂，用于电磁屏蔽，对应风扇出风口设有泡棉密封。

壳体对应接口粘贴导电布接地。

对应固态硬盘位置粘贴铝箔加强散热，并设有导热垫导热。

笔记本电脑主板覆盖热管散热器，左右两侧设有散热风扇，左下方设有M.2固态硬盘接口，并安装固态硬盘。机身下方安装电池，电池两侧设有扬声器。

顶部接口为沉板设计，降低机身厚度。

散热风扇通过螺丝固定。

另一侧散热风扇也通过螺丝固定。

小板通过排线连接。

笔记本电脑内置长江存储PC41Q固态硬盘，容量为1TB，为2280规格。

电池通过插接件连接。

右侧内存条表面粘贴吸波材料，减少干扰。

笔记本内置60Wh电池组。

电池组典型容量5141mAh，典型能量60Wh，额定容量4924mAh，额定能量57.47Wh，标称电压11.67V，充电限制电压13.44V，由深圳市比亚迪锂电池有限公司生产。

用于检测屏幕开合的磁铁特写。

贴片WiFi天线特写。

另一侧WiFi天线特写。

电池左右两侧设有扬声器，扬声器固定脚设有橡胶圈缓冲，并设有泡棉圈密封。

另一侧的扬声器也是同样的设计。

长江存储PC41Q固态硬盘特写，闪存颗粒粘贴标签。

内存条来自英睿达，容量为16GB，为DDR5-5600，时序为CL46。

无线网卡采用英特尔AX210NGW，支持WiFi 6E，采用M.2 2230规格，可自行更换。

拆下热管散热器，继续进行拆解。

散热器对应CPU和GPU核心位置设有相变导热材料，对应显存位置涂有导热凝胶，对应DrMOS和电感位置粘贴导热垫散热。

对应南桥位置粘贴导热垫，通过散热器进行散热。

拧下固定螺丝，拆下散热主板，散热风扇和连接小板。

散热风扇来自品岱电子，为8012尺寸，规格为12V 0.6A。

左侧小板设有3.5mm音频插座，USB-C母座和USB-A母座。

小板背面设有排线插座。

两颗滤波电容来自国巨，规格为220μF6V。

机身右侧的小板设有USB-A母座，并预留读卡器卡槽焊盘。

小板背面设有排线插座。

电池组设有塑料外壳，外壳设有螺丝孔用于固定。

主板左侧设有GPU，在GPU左侧和上方设有4颗显存芯片，下方设有DrMOS，供电电感和滤波电容。右侧设有CPU，在CPU上方设有供电电感，DrMOS和滤波电容。主板左侧设有M.2固态硬盘插槽，中间位置设有南桥，右侧设有内存插槽。

背面对应CPU和GPU设有加强金属框，设有多相降压控制器，充电控制器和电压电流监控芯片，并设有网卡芯片，音频芯片和复用器芯片。

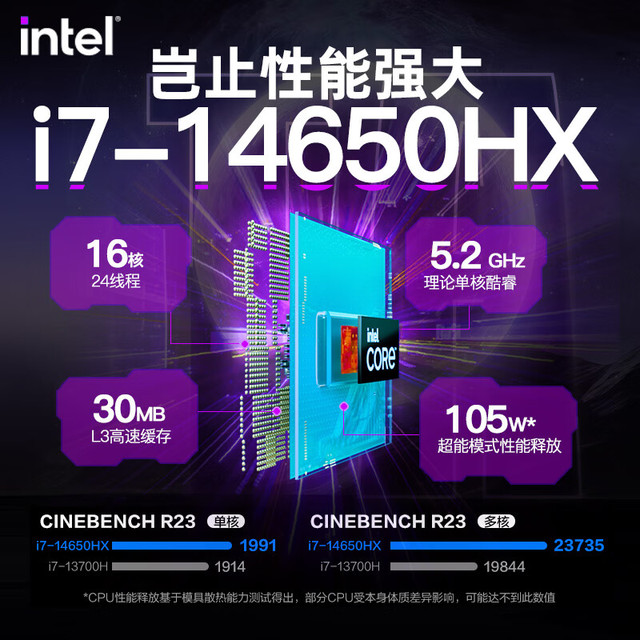

CPU来自英特尔，型号i7 14650HX，为第14代处理器，采用Intel 7工艺，内置8个性能核和8个能效核，24线程，最高睿频频率5.2GHz，具备30MB缓存，采用FCBGA1964封装。

CPU供电控制器来自芯源系统，型号MP2960R，采用QFN48封装。

DrMOS来自芯源系统，型号MP86941。

滤波电容来自松下，为POSCAP导电性聚合物钽固体电解电容器，规格为2.5V330μF。

DrMOS来自芯源系统，型号MP86941。

0.15μH降压电感特写。

滤波电容来自钰邦，规格为330μF2.5V。

DrMOS来自芯源系统，型号MP86941。

0.15μH降压电感特写。

滤波电容来自钰邦，规格为330μF2.5V。

另一颗降压控制器型号MP2940A，为数字多相控制器，支持PMBus接口，支持英特尔IMVP8/9，采用TQFN-28封装。

DrMOS型号MP86901。

0.22μH降压电感特写。

滤波电容规格为330μF2.5V。

CPU背面设有四颗滤波电容，规格均为330μF2.5V。

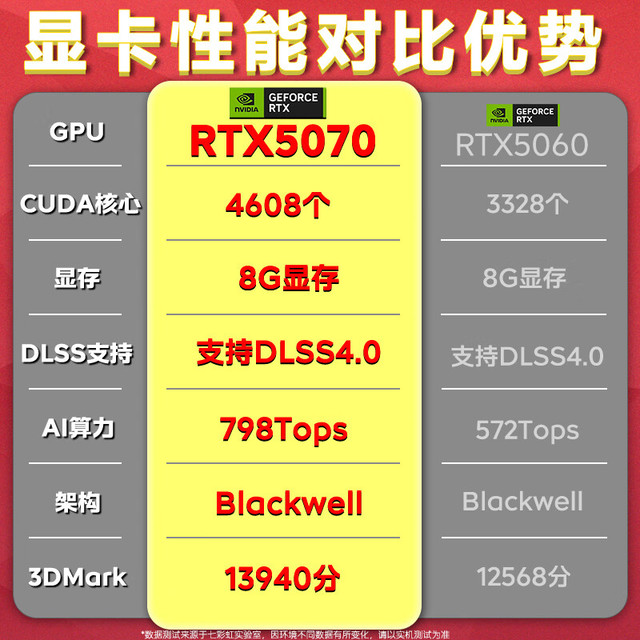

GPU来自英伟达，型号RTX5060，核心代号GN22-X4-A1，边缘涂有红胶加固。

贴片时钟晶振特写。

存储器来自兆易创新，型号GD25LQ32E，容量为4MB，支持1.65-2V工作电压，采用SOP8封装。

丝印BBET2K的存储器特写。

显卡核心左侧设有两颗显存芯片，显存芯片来自三星，型号K4VAF325ZC-SC28，为GDDR7显存，单颗容量2GB，为512M*32位宽，等效速率32Gbps，采用266 FBGA封装。

滤波电容规格为2V470μF。

显卡核心上方设有两颗显存芯片，共计8GB显存容量和128bit位宽。

两颗滤波电容规格相同。

多相降压控制器来自晶丰明源，型号BPD93204，是一款4相多相降压数字控制器，专为NVIDIA OVR4-22电源规范设计。该控制器支持PWMVID接口，并兼容PMBus Rev 1.3，支持输出电压和电流的控制和校准，采用4*4mm TQFN封装。

晶丰明源 BPD93204 资料信息。

另一颗多相降压控制器型号相同。

DrMOS来自芯源系统，型号MP86959。

0.15μH降压电感特写。

滤波电容来自艾华，为导电聚合物铝固态电容，规格为470μF2V。

同步降压芯片来自杰华特，丝印JWSCJ。

1μH降压电感特写。

杰华特丝印JWSCJ的芯片特写。

1μH降压电感特写。

DrMOS采用芯源系统MP86959。

0.22μH降压电感特写。

两颗滤波电容规格为470μF2V。

用于供电滤波的MLCC电容特写。

用于供电滤波的MLCC电容特写。

用于供电电流检测的贴片电阻特写。

复用器来自普瑞，型号PS8461E，是一颗DP2：1多路复用器，兼容DP1.4，内部集成重定时器，采用QFN66封装。

英特尔HM770芯片组特写，边缘打红胶加固。

38.4MHz时钟晶振特写。

32.768kHz贴片晶振特写。

同步降压芯片来自杰华特，丝印JWXWJ。

1.5μH降压电感特写。

存储器来自兆易创新，型号GD25R256E，容量为32MB，支持2.7-3.6V工作电压，采用WSON8封装。

同步降压控制器来自德州仪器，型号TPS51285B，是一颗双路同步降压控制器，支持5-24V输入电压，用于3.3和5V降压控制，采用WQFN20封装。

降压开关管来自威兆半导体，型号VS3625DP2-G，为双NMOS，内部为半桥连接，非对称结构。耐压30V，上管导阻4.6mΩ，下管导阻1.6mΩ，采用PDFN5*6 Dual Opt2封装。

威兆半导体 VS3625DP2-G 资料信息。

两颗2.2μH降压电感特写。

滤波电容规格为330μF6.3V。

充电芯片来自瑞萨，型号ISL95520，是一颗带有SMBus接口的混合动力升压和NVDC充电器，支持2，3，4串电池应用，支持电池和适配器协同工作，采用32Ld QFN封装。

开关管采用威兆半导体VS3625DP2-G。

4.7μH合金电感特写。

开关管来自威兆半导体，型号VS3622AP，NMOS，耐压30V，导阻7.4mΩ，采用PDFN5*6封装。

20A贴片保险丝用于电池端过流保护。

功率监控芯片来自安森美，型号NCP45495，是一颗高性能电压电流监控芯片，支持4路电压和电流采集，支持26V输入电压，采用QFN32封装。

EC芯片来自联阳，型号IT5571VG-128，内部集成128KB FLASH，采用VFBGA封装。

存储器来自兆易创新，型号GD25Q64E，容量为8MB，支持2.7-3.6V工作电压，采用SOP8封装。

贴片保险丝规格为20A，用于输入过流保护。

开关管来自长晶科技，型号CJAC100P03，PMOS，耐压-30V，导阻2.3mΩ，采用PDFNWB5*6-8L封装。

两颗开关管来自维安，型号WMB108N03T1，NMOS，耐压30V，导阻3.5mΩ，采用PDFN5060-8L封装。

USB-C接口控制器来自德州仪器，型号TPS65994BH，用于USB-C接口控制，支持PC和笔记本电脑应用。

存储器来自聚辰，型号GT24C512B，容量为64KB，采用SOIC8封装。

用于供电控制的开关管来自威兆半导体，型号VS3510AE，PMOS，耐压-30V，导阻10mΩ，采用PDFN3333封装。

威兆半导体 VS3510AE 资料信息。

复用器来自德州仪器，丝印TUSB46，型号TUSB1046A，具备USB3.1和2条DP信道，或4条DP信道配置，USB3.1支持10Gbps速率，DP1.4支持8.1Gbps（HBR3），支持3.3V单电源供电，采用WQFN40封装。

接口保护芯片来自德州仪器，丝印6S30A，型号TPD6S300A，支持VBUS短路过压保护和6通道ESD保护，采用WQFN20封装。

过流保护芯片来自德州仪器，丝印RB990，型号TPS22990，是一颗5.5V电压，10A电流的负载开关，采用WSON10封装。

USB重定时器来自普瑞，型号PS8811，是一颗单端口USB3.1 Gen2 10Gbps 双向重定时器，支持英特尔DCI接口，采用QFN36封装。

负载开关来自杰华特，丝印JWKD，型号JW7106，是一颗单通道负载开关，支持0.8-5.5V工作电压，支持6A负载电流，具备过热关断功能，采用DFN2*2-8封装。共设有8颗同型号的负载开关。

杰华特 JW7106 资料信息。

滤波电容来自国巨，规格为220μF6V。

负载开关来自杰华特，丝印JWLZ，型号JW7115S-2，支持2.7-5.5V工作电压，具备过电流保护，短路保护和过热保护，电流限制2.2A，采用SOT23-5封装。共设有4颗同型号的负载开关。

杰华特 JW7115S-2 资料信息。

负载开关来自杰华特，丝印JWFN，型号JW7107S，是一颗双通道负载开关，支持0.8-5.5V工作电压，支持6A负载电流，具备输出放电和过热关断功能，采用DFN3*2-14封装。共设有3颗同型号的负载开关。

杰华特 JW7107S 资料信息。

音频芯片来自深蕾科技，型号SN6180，内置4通道ADC和DAC，具备D类功放和耳机驱动，采用QFN60封装。

网卡芯片来自裕太微，型号YT6801，是一颗千兆以太网控制器，内部集成PCIe控制器，以太网MAC和物理层PHY，采用QFN32封装。

网络变压器特写。

同步降压芯片来自矽力杰，丝印GBB，型号SY83088A，支持4-24V输入电压，输出电流8A，芯片内部集成开关管，采用QFN-16封装。

4.7μH降压电感特写。

同步降压芯片来自拓尔微，丝印T2H，型号TMI3112H，支持2.7-5.5V输入电压，输出电流2A，采用SOT23-5封装。

丝印2057的切换开关特写。

稳压芯片丝印5G 3U。

C壳内部还设有触摸板和控制小板。

触摸板通过螺丝固定。

触摸芯片丝印CST3354。

小板上设有MCU和灯控芯片。

MCU来自芯海科技，型号CS32F103RBT7，内置ARM Cortex-M3 32位内核，主频72MHz，内置128KB FLASH和20KB SRAM，支持2-3.6V工作电压，采用LQFP64封装。

12.000MHz时钟晶振特写。

灯控芯片来自艾为，丝印RNAL，型号AW21018QNR，是一颗18通道多功能LED驱动器，具备I2C接口，采用QFN32L封装。

芯片外置的限流电阻特写。

全部拆解一览，来张全家福。

服务器电源网拆解总结

最后附上七彩虹将星 X16 Pro笔记本电脑的核心器件清单，方便大家查阅。

七彩虹将星 X16 Pro笔记本电脑采用金属A面，提升机身质感和机械强度。笔记本内置英特尔i7 14650HX处理器，并搭配英伟达RTX5060显卡，搭配16GB DDR5内存和1TB PCIE4.0固态硬盘，屏幕尺寸为16英寸，分辨率2560*1600。

服务器电源网通过拆解了解到，笔记本电脑对应CPU供电采用芯源系统MP2960R和MP2940A控制器，使用MP86941和MP86901 DrMOS，GPU供电采用晶丰明源BPD93204控制器，搭配使用芯源系统MP86959 DrMOS。显存芯片采用三星K4VAF325ZC-SC28，PCH采用英特尔HM770。

EC芯片采用联阳IT5571VG-128，USB-C控制器采用德州仪器TPS65994BH，重定时器芯片采用普瑞PS8811。充电控制器采用瑞萨ISL95520，功率监控芯片采用安森美NCP45495，网卡芯片采用裕太微YT6801。处理器采用热管散热器搭配离心风扇散热，对应内存芯片和DrMOS粘贴导热垫散热，自带固态硬盘也设有导热垫和散热片，确保长时间可靠运行。
