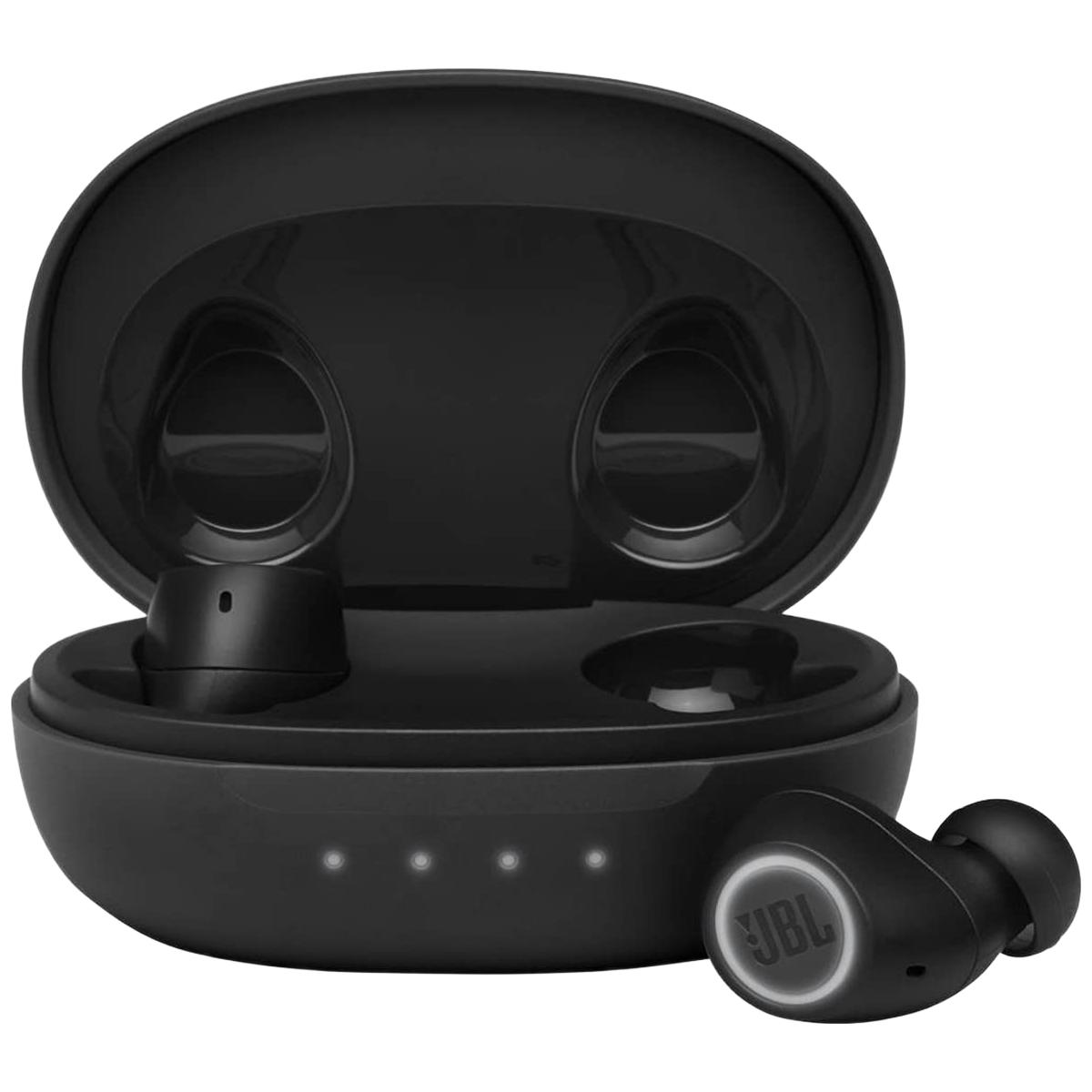

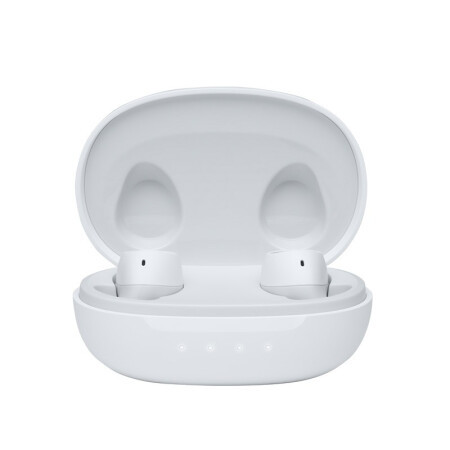

JBL 杰宝 FREE II 入耳式真无线动圈降噪蓝牙耳机 黑色
6+18小时长续航，JBL标志性音效。
商品笔记
真实的值友购后体验
Hi-Fi控

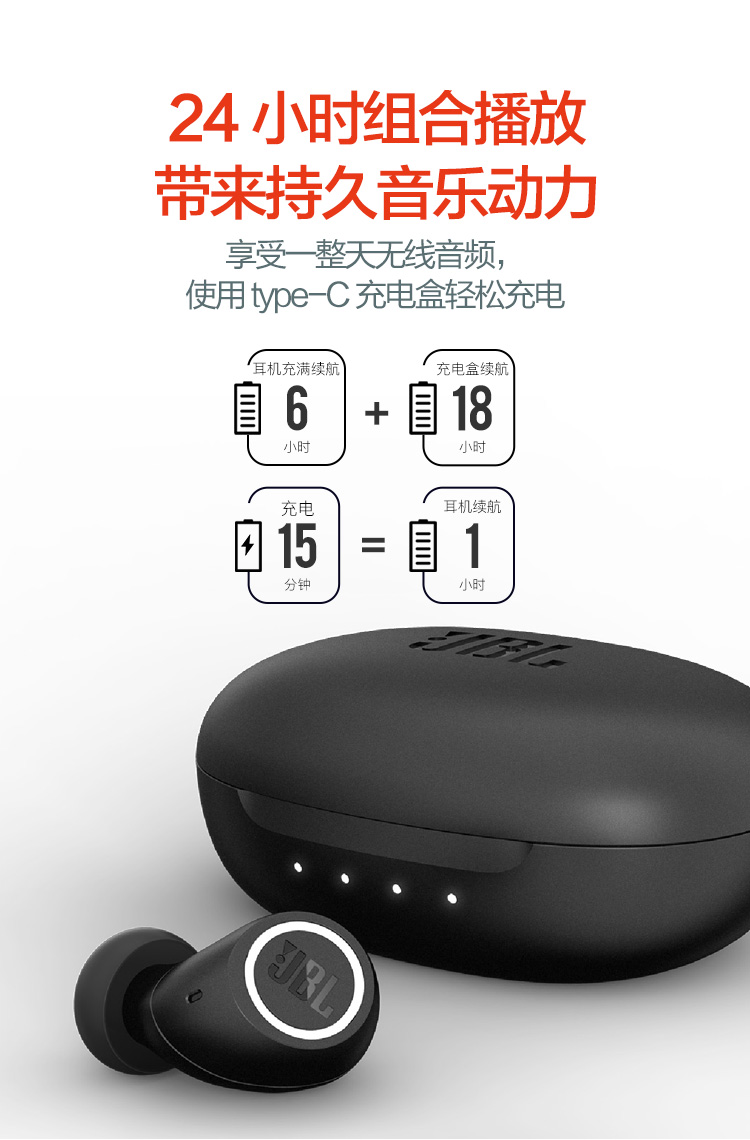

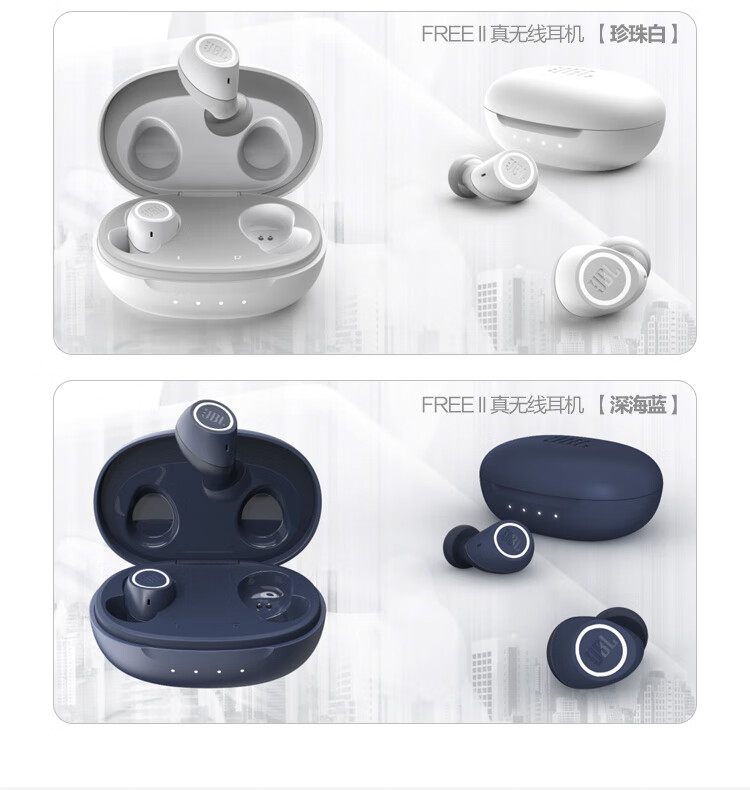

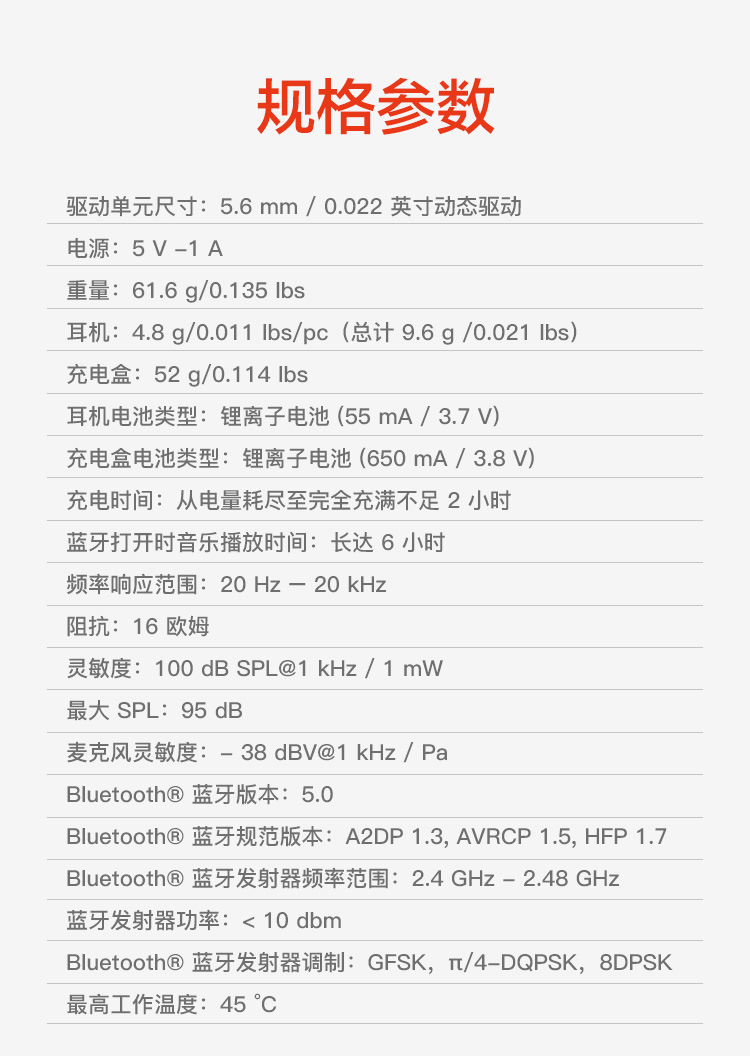

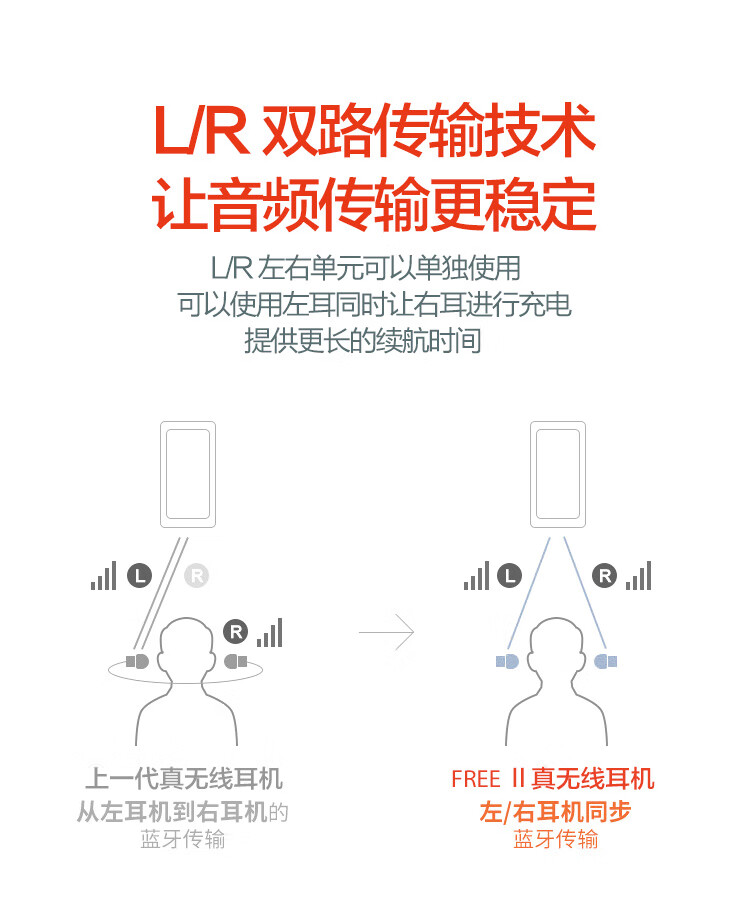

JBL FREE II 真无线蓝牙耳机拥有黑色、白色、蓝色三种款式，延续了一代的水滴造型设计，采用5.8mm动圈驱动单元，蓝牙5.0协议，支持SBC、ACC音频解码，L/R双路传输技术，左右单元可以单独使用，支持立体声降噪通话，IPX4级防水。耳机本体满电情况能够连续播放 6小时，配合充电盒可实现24小时使用续航，充电15分钟可使用1小时，Type-C充电接口。
我爱音频网
1月前发布
JBL FREE II真无线耳机采用亚奇科技BTB连接器
TWS耳机是目前非常火爆的消费类电子产品，经过了几年的快速发展，TWS耳机外观设计、功能以及内部配置都在不断提升。而随着销量的逐年攀升，对于TWS耳机的生产效率提出了更高的要求。我爱音频网的在拆解报告中发现了许多产品已经开始采用连接器组装，用于提升产能促进销量。JBL FREE II 真无线蓝牙耳机是JBL旗下首款真无线耳机 JBL FREE 时隔3年的升级产品，在外观设计上既有延续又有新的元素加入，而配置上则进行了多方面升级。我爱音频网近期进行了拆解，发现其耳机前后腔组件之间也采用了连接器连接，内部结构非常清晰明了。JBL FREE II 相较于上代产品在外观设计方面既有延续也有新的变化。充电盒体积更加的小巧，耳机延续了上代产品的整体外形，但质感更加丰富。环形指示灯搭配JBL品牌LOGO，十分具有辨识度。内部电路方面，充电盒采用了两块PCBA板，通过排线和插座连接。采用Type-C充电接口输入电源，锂离子软包电池容量650mAh，配备有电路保护板，负责电池的过充过放过流等保护功能；电池与主板通过导线焊接，主板上配备了矽力杰 SY6918C电池充放电管理IC，负责充电盒内部电池充电及升压输出为耳机充电；一颗爱普特 APT32F101H6SV 微控制器，用于整机控制。耳机部分，前腔和后腔之间通过BTB连接器。后腔内为主板单元，主板上主控芯片为恒玄BES2300IZ，支持蓝牙 5.0，用于耳机蓝牙连接和蓝牙信号处理；赛芯微 XB6096IS 一体化电池保护IC，用于耳机内置电池保护；一颗MEMS硅麦克风用于语音通话功能。前腔内设置有动圈喇叭、电池和充电小板，全部连接在同一条FPC排线上，然后通过BTB连接器与后腔内主板连接。经我爱音频网了解到，BTB连接器型号：OK-35F006-04，间距0.4mm，合高0.6mm，3A电流，是亚奇科技旗下的一款大电流连接器。除这款产品之外，我爱音频网拆解了解到目前华为、小米、OPPO、JBL、百度、一加、amazon等品牌旗下的部分无线耳机也采用了亚奇的连接器。亚奇科技简称OCN，成立于2005年，是全球领先的高精密连接器公司之一。致力于提供手机，穿戴，以及微小型智能硬件产品的模块化生产解决方案—极小型板对板连接器。亚奇拥有15年BTB连接器的开发制造经验，云集了一批来自世界顶尖企业（panasonic，HRS）的研发团队，并于2016年收购Panasonic NAIS工厂全套生产设备，通过多年的发展以及产品迭代，已量产出世界最小的连接器–极小型连接器，它的出现完美解决了TWS在量产时成品装配产能受限的问题。
我爱音频网
1月前发布
拆解报告：JBL FREE II真无线蓝牙耳机

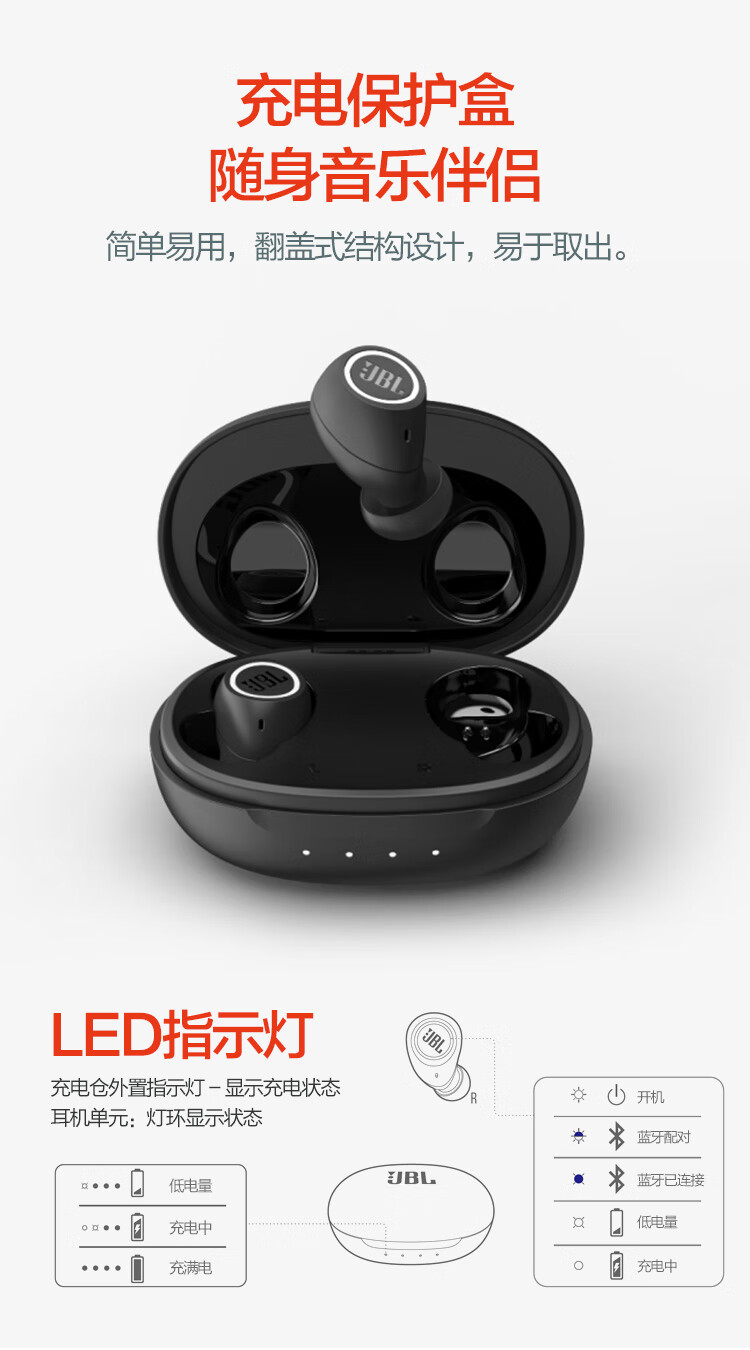

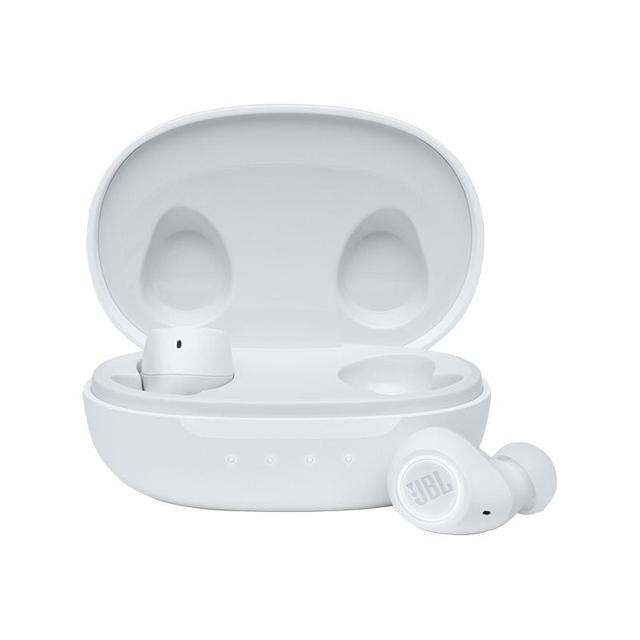

JBL是哈曼卡顿旗下的知名音频品牌，旗下主要产品为音响和耳机。随着TWS耳机的火爆，JBL也相继推出了多款产品以应对市场需求，此次我爱音频网将要拆解是其中的一款主打多彩配色、轻巧便携的产品——JBL FREE II真无线蓝牙耳机。JBL FREE II 在外观设计上非常的小巧，充电盒采用了椭圆的鹅卵石造型，耳机为豆状的入耳式设计，搭配环状指示灯和JBL品牌LOGO，十分具有辨识度。配置上，采用了高品质5.8mm高灵敏度动圈单元，蓝牙5.0芯片，拥有JBL标志性音效；支持通话降噪、IPX4级防水，拥有6+18小时的续航时间。此前我爱音频网还拆解过JBL LIVE PRO+ 真无线降噪耳机、JBL TUNE 225和JBL Free真无线蓝牙耳机，JBL CHARGE4冲击波和JBL FLIP5 音乐万花筒蓝牙音箱，下面再来看看这款产品的外观设计及内部结构配置吧~一、JBL FREE II真无线耳机开箱包装盒延续了JBL的设计风格，包装盒正面信息有HARMAN JBL品牌LOGO，产品名称：FREE II真无线蓝牙耳机，24小时续航，快速配对蓝牙连接标志；中间大面积展示了产品外观。包装盒背面有椭圆开窗，可以看到内部耳机。印制信息有产品的多项功能特点，包括JBL标志性声音、舒适贴合、双路连接、免提立体声通话、蓝牙5.0、Type-C接口、快充15分钟听音乐2小时、整体续航6H+18H。侧边展示有耳机外观渲染图，支持语音助手，图示的操控指南和包装盒内部物品信息。包装盒底部HARMAN公司介绍，商标说明，以及各种认证信息和出厂条形码。包装盒内物品有耳机、充电线、耳塞和产品说明书。USB-A to Type-C充电线，采用JBL标志性橙色。两副不同尺寸的硅胶耳塞，搭配耳机上一副，总共三种规格，满足个性化佩戴需求。充电盒采用了鹅卵石造型，哑光工艺处理，顶部有压印的JBL品牌LOGO。包装盒型号ND0751-JK0053415，容量650mAh/2.47Wh，输入：5V⎓1A，输出：5V⎓70mA*2。以及不同国家的认证信息。充电盒正面开盖处设置有凹槽斜面，便于开启。四颗电量指示灯，帮助用户直观地获悉充电盒剩余电量信息。Type-C充电接口位于充电盒背部。打开充电盒，内侧转轴上印有FREE产品系列名称，和L/R左右标识。JBL FREE II真无线蓝牙耳机整体外观一览。座舱内为耳机充电的金色顶针特写。经我爱音频网实测，JBL FREE II真无线蓝牙耳机整体重量约为62.8g。充电盒重量约为52.7g。两只耳机重量约为10.0g。我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对JBL FREE II真无线蓝牙耳机进行有线充电测试，充电功率约为2.89W。二、JBL FREE II真无线耳机拆解通过开箱我们已经了解了JBL FREE II真无线蓝牙耳机的整体外观设计，下面进入拆解环节，看看这款产品的内部结构配置吧~充电盒拆解从充电盒底部壳体入手打开腔体。充电盒状态指示灯导光柱特写。充电腔体内部结构一览。电池单元与电源输入小板通过排线插座连接。电池与主板通过导线焊接连接，主板被多颗螺丝固定在腔体上。取出充电盒内部电路，充电座舱内侧结构一览。上方银色为开盖结构，中间两颗圆形磁铁用于吸附耳机，下方两颗方形磁铁用于吸附充电盒盖。充电盒开盖结构特写。充电盒内部电路背面一览。充电盒内部电路正面一览。电源输入小板中间位置Type-C充电接口母座。小板上为耳机充电的Pogo Pin。可充电锂离子电池组型号：862727，额定电压3.8V，额定容量：650mAh/2.47Wh，充电限制电压：4.35V，来自重庆市紫建电子股份有限公司。电芯上丝印信息与标签一致。电池配备有电路保护板，负责电池的过充过放过流等保护功能，芯片焊盘涂胶保护。充电盒主板正面电路一览。充电盒主板背面电路一览。四颗不同颜色的LED指示灯，主板边缘为过孔包边，防止干扰。丝印Y1的贴片三极管。丝印7TL的稳压管。丝印HY4D的三极管。丝印H1A的三极管。丝印NF2T的三极管。丝印FCFY的稳压管。丝印QBT的IC。Silergy矽力杰 SY6918C电池充放电管理IC，支持18V耐压，支持2A充电，2.5A升压输出，支持4.2/4.35V电池，支持可编程的电流显示，动态功率管理，负责充电盒内部电池充电及升压输出为耳机充电。Silergy矽力杰 SY6918C详细资料图。APTCHIP爱普特 APT32F101H6SV 微控制器。APT32F101是一个低成本，高性能的系列单片机，使用了C-Sky 开发的32位单片机核，主要应用在家电以及便携设备等。APTCHIP爱普特 APT32F101H6SV详细资料图。耳机拆解JBL FREE II 耳机采用了豆状的入耳式设计，同样为哑光机身。耳机背部为弧面，设计有环形指示灯和JBL品牌LOGO，具有很高的辨识度。耳机麦克风开孔，内部防尘网覆盖。用于充电的金属触点。出音嘴为圆形设计，内部防尘网防护，防止灰尘异物进入音腔。耳机前后腔采用胶水固定。沿合模线打开腔体。内部前腔与后腔组件之间通过排线和BTB连接器连接。挑开BTB连接器即可分离耳机前后腔，前腔内部的电池及扬声器通过连接器连接到耳机主板上。主板上BTB采用的是亚奇科技大电流连接器，型号：OK-35F006-04，间距0.4mm，合高0.6mm，3A电流。据我爱音频网拆解了解到，目前已有华为、小米、OPPO、JBL、百度、一加、amazon等品牌的无线耳机采用了亚奇的连接器。后腔内部为主板单元，左右耳机电路略有不同。前腔内扣式软包电池与一元硬币大小对比，电池由透明塑料罩包裹。电池与耳机电路板之间有圆形绝缘片。软包电池型号1254，额定电压3.7V，额定容量0.2Wh。为耳机充电的小板特写，圆形磁铁与充电座舱吸附。扬声器采用了动圈单元，固定在出音管内侧位置。经我爱音频网实测，扬声器单元尺寸约为5.8mm。取掉主板，耳机后腔内部结构一览。环形指示灯导光柱通过卡扣固定，边缘是金属化蓝牙天线。取掉环形指示灯。腔体上的LDS天线，用于蓝牙信号传输。耳机内主板与一元硬币大小对比。主板正面电路一览。主板背面电路一览，麦克风有单独的橡胶罩密封，提升收音效果。麦克风密封橡胶罩特写。主板上与LDS蓝牙天线连接的Pogo Pin。两颗不同颜色的LED指示灯。主板上微动按键特写，支持单击、双击和长按，用于各项功能操控。倾斜挡光板下方还有两颗LED指示灯。MEMS硅麦克风，用于语音通话拾音。丝印51D的充电IC，为耳机内置电池充电。赛芯微 XB6096IS 一体化电池保护IC，用于耳机内置电池保护。丝印129的蓝牙滤波器。BES恒玄BES2300IZ蓝牙音频SOC，BES2300有多个版本、后缀不同配置也不尽相同，此前我爱音频网对此进行了详细归类。BES2300系列是全集成自适应主动降噪方案，支持蓝牙 5.0、IBRT低频转发技术和双模蓝牙 4.2，它还支持第三代 FWS 全无线立体声技术、双麦克风等，采用 28nm HKMG CMOS工艺、BGA 封装。BES2300支持高性能的自适应主动降噪技术，可以让高端主动降噪耳机使用一颗全集成芯片实现高音质和主动降噪。此外BES2300还支持外接心率传感器、加速度传感器等外接传感器设备和 eMMC 闪存，可以达到外接存储设备播放音乐的目的。BES2300 可以给耳机和家庭音响输出声音，也可以从外部麦克风录音。据我爱音频网拆解了解到，目前已有华为、三星、小米、OPPO、JBL、万魔、荣耀、百度、一加、传音、坚果等品牌的真无线耳机大量采用了恒玄方案。JBL FREE II真无线蓝牙耳机拆解全家福。三、我爱音频网总结作为JBL旗下首款真无线耳机 JBL FREE 时隔3年的升级产品，JBL FREE II 相较于上代产品在外观设计方面既有延续也有新的变化。充电盒体积更加的小巧，耳机延续了上代产品的整体外形，但质感更加丰富。环形指示灯搭配JBL品牌LOGO，十分具有辨识度。内部电路方面，充电盒内部采用了两块PCBA板，通过排线和插座连接。充电盒采用Type-C充电接口输入电源，锂离子软包电池容量650mAh，配备有电路保护板，负责电池的过充过放过流等保护功能；电池与主板通过导线焊接，主板上配备了矽力杰 SY6918C电池充放电管理IC，负责充电盒内部电池充电及升压输出为耳机充电；一颗爱普特 APT32F101H6SV 微控制器，用于整机控制。耳机部分，前腔内动圈喇叭、电池和充电小板焊接在同一条FPC排线上，然后通过BTB连接器与后腔内主板单元连接；主板通过Pogo Pin与腔体上的LDS蓝牙天线连接，主控芯片为恒玄BES2300IZ，支持蓝牙 5.0，用于耳机蓝牙连接和蓝牙信号处理；赛芯微 XB6096IS 一体化电池保护IC，用于耳机内置电池保护；一颗MEMS硅麦克风用于语音通话功能。
