MSI 微星 MEG Z490i UNIFY MINI-ITX主板(Intel LGA1200、Z490)

特别能超的ITX小板。
商品笔记 (3)
真实的值友购后体验
兼容性强 1
接口丰富 1
数码领
1月前发布

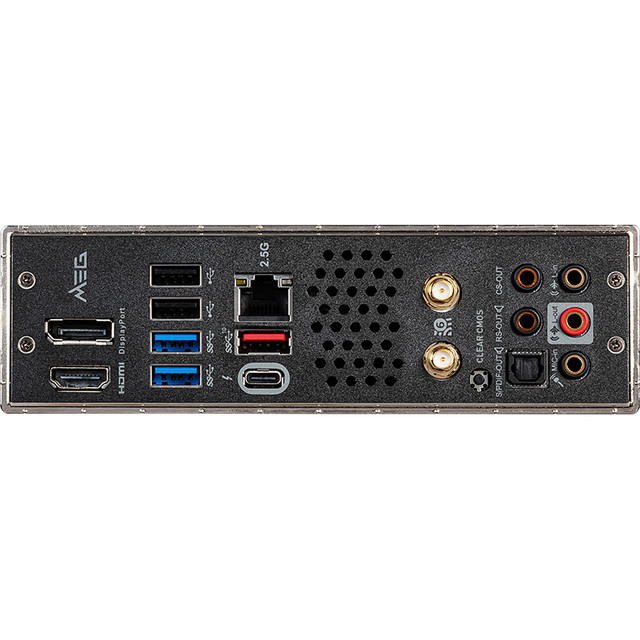

供电最强主板: 微星 MEG Z490i UNIFY 暗影 主板,供电很夸张,8相90a直联供电,10层pcb设计,减少了主板元器件之间干扰,提升主板超频能力和稳定性。微星主板一直以来的超内存能力比较明显。接口也很丰富,雷电三接口,wifi6,2.5g网卡,一应俱全。
大兄弟叫呱
1月前发布
加钱才能变强!丐版corsair one 升级I
首先这个分享编辑于20年的10月份,居然忘了发表服役多年的第一代海盗船CORSAIR ONE 日益老迈,单手看电影的时候,画面无法跟随鼠标拖动的进度条到达准确的位置,极大影响看电影的效率,看来老迈的i7-7700K已经不堪重负,于是打算换一套新的平台,升级一下这个itx小主机。升级方案选择主机原配机箱是 微星 Z270I的定制版本,相比微星的版本去掉HDMI和DP接口,下图红圈空焊的位置就是少的接口,真的是能省就省,板子只能说一般般,这里不得不吐槽一下,好歹CORSAIR ONE 整机的价格已经站在了台式机的顶端,BIOS的界面也不定制一下,和微星一模一样的BIOS,花贼船的钱在BIOS里看到的都是MSI的Logo第一个方案:升级9代CPU,就是硬刷Z370I的bios,需要一个CH341A USB编程器,最好再配上一个免拆刷机线,直接插入主板的JSPI1接口,配合编程器硬刷BIOS。BIOS可以选择微星的Z370I的,也可以去贼船官网上下在CORSAIR ONE I7-8700K 版本的BIOS,当然贼船BIOS最佳,因为开机可以看到高贵的CORSAIR ONE logo。 这里下载的BIOS需要魔改的,用CoffeeLake BIOS一键工具,无脑魔改,改完后生成的BIOS直接导入编程器里,无脑硬刷到主板上,这个时候你的主板就是一张Z370I了,然后屏蔽9代CPU后面的几个针脚,即可大功告成,不过这个方案我不选,因为我想上十代U。第二种方案:直接拆机换主板,最新的CORSAIR ONE I200用的主板是微星的MSI MEG Z490I主板,这里当然要升级为4000美刀主机同款主板,WI-FI 6.0和雷电三接口都是我想要的,根据以前的经验,这个板子的BIOS也可以刷成贼船的版本。 由于家境贫寒,选择I7-10700K,没有选I9。外观展示这里升级所需要的东西有I7-10700K CPU (某鱼入的美版盒装,22XX)MSI MEG Z490I(某鱼入的全新板子,18XX)猫头鹰(NOCTUA)NF-A14 PWM 14cm 风扇(某东购入,175)一根风扇延长线。升级(就是拧螺丝)按下主机后面顶部位置性感的小按钮,主机顶壳带风扇一起会弹出。拔掉风扇接口,可以直接取下,不得不说这个顶壳的一体铸造,给人感觉很厚实,钱花得值!取下螺丝,可以把左右盖子打开。这里已经可以看到双水冷了,左侧显卡,右侧CPU,拆掉上方四颗,然后就是这个样子,怎么感觉怪怪的涡轮风扇+水冷,显卡高负载下温度稳定60+,显卡同样可以升级,只要PCB的螺丝孔位一致,基本上涡轮的显卡都可以上。主板这边CPU使用的散热是海盗船最早的冷头,也是最丑的,不过散热能力还不错。先把所有的电源线从模组电源上拔出,然后拧下主板四周四个螺丝,取下内存,接下来选择合适的角度用巧劲取出主板。两个对比一下,新款的板子的厚重,当然,这个重量来自于板子上的大铁皮。 原主板只能上一枚m.2的SSD,新板子可以上两个SSD,果断加一块1TB 三星970EVO Plus,看电影再也不卡顿,原配的2400内存频率有点低了,以前老的3000频率的幻光戟换上。全部搞定后,把板子装回去,接上所有的线,由于都是微星的主板,该有的接头都有,很方便,也不会出现任何的冲突。没有任何意外,亮机。换完主板以后,如果原硬盘打开了BitLocker recovery,会出现如下界面,只需根据下方提示,登录aka.ms/myrecoverykey找到对应的密匙输入进去就OK了。顺利进入系统顶部的14CM 风扇是连的是显卡水冷头分出来的风扇接口,由于主板更换,导致专用的corsair link没法安装,没法通过软件来控制顶部风扇的风量,开始因为显卡散热太好了,显卡温度很低导致顶部风扇转速很低,机箱内积热严重,待机的时候CPU温度就70+了。后来发现散热器压倒主板的电容上面,导致没有和CPU完全接触,需要将散热器往一侧拉一点位置,避免压到电容再用Furmark双烤一下试试,完美,双烤半小时,CPU稳定75度,显卡稳定50度。总结目前显卡的性能足够我使用,等到RTX3080价格回归合理后,搞一个涡轮版3080升级一下。CORSAIR ONE是一款足够优秀的产品,严格意义上来讲,所有的东西除了机箱你都可以在市场找到相对应的型号,这就意味着这个机子有无限扩展的升级的可能,相对于新款高昂的价格,对老款进行改造升级既节省费用,又可以获得搞机的乐趣。双水冷提供的强大散热给游戏和工作提供很好的体验,娇小的机身和精致的做工即使单单摆在书桌上也是赏心悦目的,没错,我就馋的是这个它的身子(机箱)。
文章
清歌漫语不几年
1月前发布

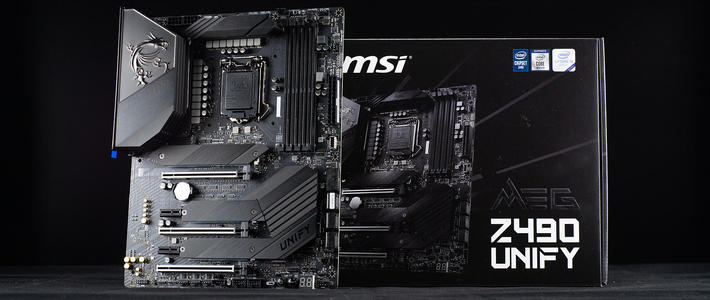

暗黑风*级Z490主板?微星Z490 UNIFY评测
随着intel正式公布第十代酷睿处理器,微星也于4月30日推出MEG、MPG、MAG以及商用共计四大系列10块搭载了Z490芯片组的新主板。MEG系列定位面向*级玩家,其中的Godlike、Ace作为旗舰主板,一直广受玩家讨论。本次我们评测的便是微星Z490 unify。首先从整体外观来看,微星Z490 unify舍弃了RGB元素,而是采用整体黑化设计,配以灰色,营造出浓浓的暗黑风。这样的设计风格,在RGB夜店风盛行的今天,显得尤为特别。也使得整块主板看上去尽显低调奢华。6层印刷PCB设计,优化了功率传输的效率,也让主板更加不容易弯折。主板I/O区域上方装甲雕刻有微星标志性的龙纹,大气而又不失典雅。配合上MSI字样以及拉丝工艺处理的铝面,既避免了装甲区元素过多,又恰到好处的凸显微星LOGO龙标,设计堪称点睛。面板拆解后可见内部涡轮冰霜散热系统,两块堆叠式鳍片阵列散热装甲由热管相连,装甲与供电模块之间垫有散热垫,加之双滚珠轴承风扇直吹散热和零动空间智能启停技术的加持,可有效降低供电模组温度。再来看微星Z490 unify的供电模块,这张主板采用微星智能倍相供电技术,供电规格为16+1相。CPU供电接口为双8pin。 PWM主控芯片是来自Intersil的ISL6926916相MOS管均采用Intersil的ISL99390B,单颗MOS可支持最大90A电流。倍相器亦是来自Intersil,型号是ISL6617A。整体供电规格和更高端的Godlike和ACE一致,用料奢华,这样的供电模组对付i9-10900k完全不在话下。这里要多提一点关于倍相与并联供电的区别。并联打个比方来说就是几个人同时为一个人工作,而倍相则是几个人分为两组间歇交替工作。在并联电感供电的主板上,所有的电感是共同工作的。而倍相供电所有电感分为两组,每一组交替工作。使用倍相的好处是可以让每组元件导通的时间缩短一倍,间歇工作带来的是元件发热的降低。但缺点是会降低动态响应延迟。内存共有四条插槽,最高支持128G,最大OC频率为4800MHz,可惜的是,插槽并没有带钢铁装甲。微星Z490 unify共有三条PCI-E X16插槽,其中两条来自CPU,一条来自芯片组。第一条支持PCI-E3.0X16,第二条支持PCI-E3.0X8(第二条插槽插上时,第一条自动运行在PCI-E3.0X8),第三条插槽仅支持PCI-E3.0X4。多张显卡时,PCIE通道分配为8/8/0、8/4/4。分配图解如下。两条PCI-E X1,均来自芯片组。微星Z490 unify共有三条M.2插槽,均带有M.2冰霜铠甲,并采用了获得专利技术的全新双面M.2散热解决方案,以确保优质的散热条件。南桥部分为黑色斜纹处理配以银色UNIFY字样点缀。主板第一条M.2插槽支持最大22110长度的M.2接口固态硬盘,二三条最大支持2280长度。第一与第二条插槽均支持NVME SSD与SATA SSD,第三条仅支持NVME SSD。SATA接口共有6个,但值得注意的是,当第一条M.2插槽安装SATA SSD时,SATA2接口不可用。当第二条M.2接口安装SSD时,SATA5、SATA6接口不可用。值得注意的是,微星本次发布的全部Z490系列主板均已做好PCI-E 4.0的支持,新一代Z490主板采用了用于PCI-E 4.0解决方案的大量组件,对组件布局和PCB设计进行了增强,可确保更高的带宽和更快的传输速度稳定性,就等Intel的CPU支持了。音频方面,微星Z490 unify搭载瑞昱ALC1220声卡,以及来自ESS型号为SABRE9018Q2C的DAC芯片。支持7.1声道以及S/PDIF输出。2.5G网卡是来自瑞昱的8125BWIFI及蓝牙芯片是来自英特尔的AX201,支持WIFI6以及蓝牙5.1。支持2.4GHz-5GHz (160MHz) 最高速率可达2.4Gbpswifi6相比于wifi5带来的提升是巨大的。最重要的就是是速度更快,高达9.6 Gbps,是上一代的Wi-Fi 5的4四倍,同时也支持输出AR/VR。可连接更多设备提供更大的带宽。同时最重要的一点,wifi6的高速大带宽带来更低的游戏延迟与丢包率,游戏玩家必备。I/O接口方面由上到下分别是:一键刷BIOS、一键清除BIOS、两个USB2.0接口,PS/2键鼠接口、三个USB3.2 GEN2 10Gbps接口、两个USB3.2 GEN1 5Gbps接口、一个USB3.2 GEN2X2 20Gbps type-c接口、WIFI/蓝牙天线接口、S/PDIF输出接口、音频接口主板下方是电源/重启,以及简易故障灯。这个简易故障灯用处在于装机完成后,电脑不能正常启动的情况下,主板自动检测错误来源,并将相关代码显示在上面。可以方便有效的告知玩家故障所在。对于爱好超频的玩家来说,POWER和RESET两个按键对超频过程带来的方便是很大的。玩家超频时,出现问题就不需要再按下关机键来重启设备,当BIOS出现问题时也不再需要重新刷入bios。微星Z490 unify作为微星MEG系列产品,定位高端,主板用料扎实,对超频玩家来说值得选择。供电部分与超神和ACE齐平。散热模组带有小风扇,可有效降低供电温度。相比大哥godlike和ACE,微星Z490 unify设计风格暗黑低调,没有花里胡哨的RGB,对于不喜欢灯光的用户来说,又多了一种选择。结合售价与用料来看,微星Z490 unify是一款很值得推荐的主板。
文章
