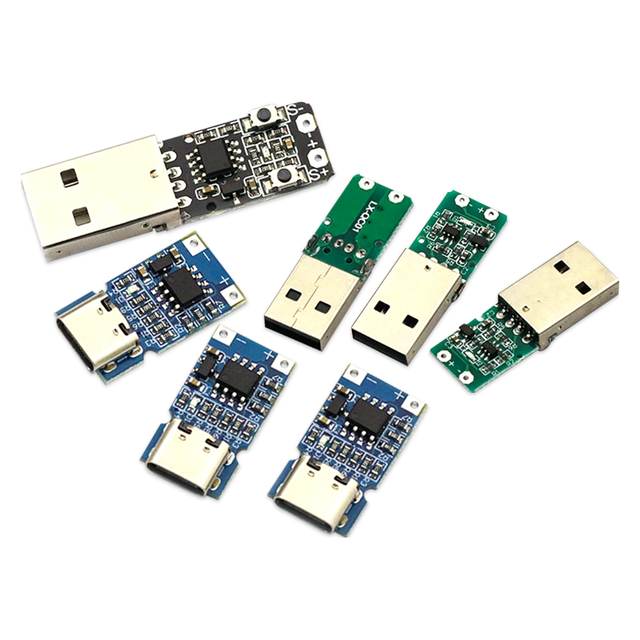

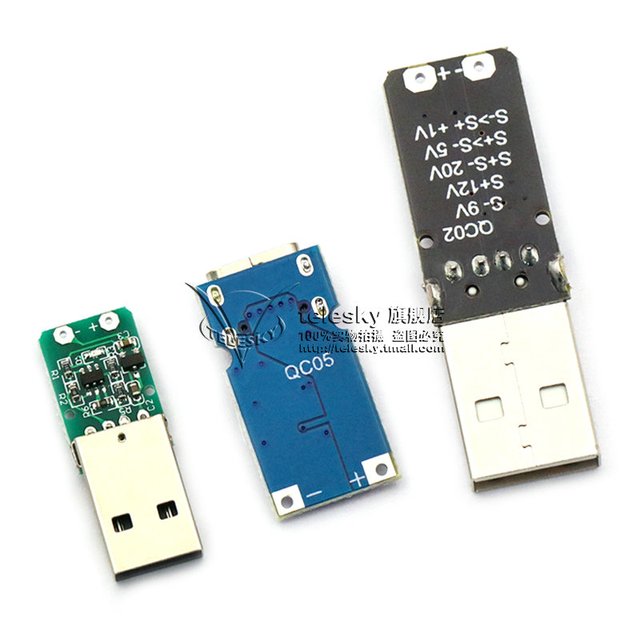

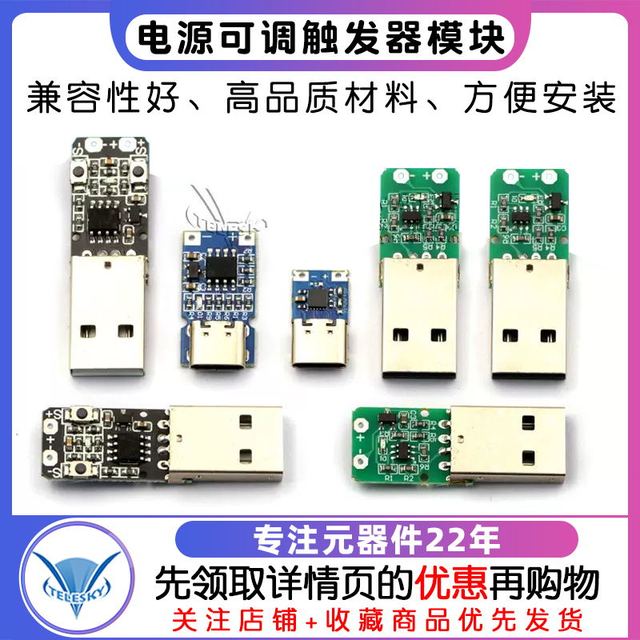

QC2.0/3.0触发器触发板诱导线主板9V/12V/20V电源可调触发器模块
商品笔记
真实的值友购后体验
蓝自
1月前发布
9块钱自制平场板-led灯交流改直流
贫穷的天文佬又来整活儿了，近期因为出摊次数上升，拍摄平场会比较麻烦，市面上现有的平场板又比较贵，所以还是自己动手丰衣足食吧。主要材料就两个，led灯3元和usb诱骗器6元。这个led灯站内也有推，主要特点是便宜，弄坏了也不心疼。第一步，拆螺丝测电压。到货后背面6颗螺丝直接打开看到这款并没有独立的驱动电路，直接集成在板子上了。接下来直接测电压，中间灯条下面黑线两点电压是70V，分给了两边的led灯条，每条就是35V，每个灯珠就是8.8V，所以我决定直接用9V供电，这时候家里留着的9V诱骗器可以直接用上了，这东西将支持QC的充电宝协商好9V输出。第二步，去除中间灯条出灯珠以外所有的ic原件。这个不用细说了，直接焊掉就行了。第三步，打磨电路将led单个分割开。灯条中的led灯珠是以串联的形式接入电路的，我需要将它们改成并联，参照下面多图打箭头的地方是需要把线路断开的地方，并且有些地方因为没有焊点，需要把两边的绝缘漆也给打磨出来，露出线路，以便后面焊接。每条灯条有3个打磨点，正负极我也标注好了。这里要注意的是中间灯条下面这两颗之间的正负极。第四步，并联正负极并接上9v电源，这里也简单，照好正负极接好就行了。最后效果，亮度均匀，9V0.6A，功率P=UI=5.4W。比原本功率降了，可能是移动电源输出能力的问题。拍了一下视频，居然也没有频闪的问题，至此，这对于3块钱的灯来说已经没毛病可以挑了。因为很多天文电源输出是12V电压，后期可能再买个12V转9V的模块接进去，适用更多场景。主要工具包一览，格力博好价在150左右，正点T65电烙铁好价在110左右，供参考。都是为了它。
