话说，前面本人已经发布了四篇关于家庭网络优化的相关文章

同时还对日常使用的一台NAS进行全面的升级改造，提升了整体的性能

BUT，同样爱折腾的朋友们一定知道，对于“不折腾不死心斯基”团伙，不管再怎么折腾，永远觉得不够完美，永远觉得还是差那么一点，毕竟我们有一颗----------------------------燥动的心

前面本人经过了多次的升级，已经完成了家里整个网络拓朴的改造并且非常稳定，但是心里始终还是有几个疙瘩：

宽带运营商提供的光猫，发热量大，稳定性差，是否可以用猫棒进行替换，一来节省空间，二来提升稳定性？
是否可以在软路由中运行Daphile软件，实现HIFI音乐的播放？
NAS日常运行时，功耗较高，是否可以在软路由中搭载一个小容量的机械硬盘并运行一个虚拟机版的黑群，满足日常轻应用的数据读取，比如小文件存放、Daphile读取音乐文件播放？

伴随着这几个疙瘩，基于M720Q前期已经搭建完成的软路由，进行了多个测试与评估：

1、若把四端口千兆电网卡，更换为万兆光网卡，是否还有足够的空间安装其他网卡？

评估结果：机身上已无多余空间，只能通过M.2 WIFI插槽，转接出PCIE插槽，外置安装PCIE的多端口网卡。

2、是否可以Docker安装Daphile进行HIFI音乐播放？

参考了大妈上的“白水心”大佬的如下文章进行操作，但是发现存在问题是，我的板载声卡与其他设备，同为芯片组控制，直通则意味着SATA硬盘等部件都失效，无法复制此大佬的方式。

3、既然板载声卡无法单独直通用虚拟机使用，是否可以通过加装USB声卡直通给Daphile使用？

期间测试了：

华为手机自带的Type C转3.5mm转接头------------失败，只有电流声，完成没声音。

自制的Type C转3.5mm HIFI转接头------------失败，虽然没有电流声音，怎么不管在Daphile中怎么设置，均无法出现声音。

某宝购买的USB外置HIFI声音卡------------失败，不管在Daphile中怎么设置，声音均出现延迟而且有爆破音并且播放时为娃娃音。

4、连接USB移动硬盘，测试是否可以直通给虚拟机黑群，做为黑群的内置机械硬盘使用？

测试结果，失败。虽然在UNraid中将USB移动硬盘直通给虚拟机，但是虚拟机还是把它识别为USB设备，安装黑群过程判断为无机械硬盘，无法进一步完成黑群的安装

所有的测试结果最终汇聚的结果是，需要找一台机身物理体积容量比M720Q更大，但是又紧凑的机器，然后突然有一天，在我司官网看到了超迷你工作站---------------Precision 3240，升级款是3260，外观几乎一样，内部有小改动，贴个新款供大家伙观赏

新 Precision 3260 超小机箱工作站

最吸引我的是它的尺寸：高度190 毫米 /宽度71.8 毫米 /深度178 毫米

其他更多吸引我的点包括：

板载两个M.2固态硬盘接口，一个M.2 WIFI模块接口，轻松安装多个固态硬盘或者进行转接；
支持一个2.5英寸SATA机械硬盘；
内置PCIE转接插槽，可以安装PCIE半高卡，比如显卡、网卡、声卡等。

本着捡垃圾的原则，先上海鲜市场找了一番，结果为数不多而且价格不菲，于是随口问了句现在我司负责工作站机型的某哥们，是否有公司测试的样机可捡，结果哥们真帮着找到一台

既然说到这哥们，顺便可以推荐下他关于3240的介绍文章

如前面所说，找到的机器是公司的测试样机，存在的问题是：

无电源适配器、无CPU散热器、无CPU散热风扇、无硬盘托架、无硬盘排线、无固态硬盘、无内存、无CPU
BIOS芯片丢失；
网卡芯片是工程芯片，无MAC地址；
其中一个内存插槽有一侧的卡扣丢失;
CPU触脚有几个受过伤，发生了位移，需要处理；
缺少螺丝若干；

概括起来，它就是一个缺少BIOS芯片并存在若干小问题的准系统

哥们丢下一句话-------”能不能用不知道，自己搞“，然后人就跑掉了

呐，这就是拿到的机器，拆开发现，哥们算还是有点良心的，知道CPU触点已经有几个受伤，再有更多触脚受伤可能意味着无药可救，还贴心了找了个保护盖来盖着

这机器是分上下两部分的，忘记拍图了，盗用哥们的图

分体后，仔细观察确实发现BIOS无芯片，由于这个是工程测试机，使用的是方便安装的芯片底座

不过工程机也有工程机的好，所有插座全部都在，包括两个M.2固态硬盘插槽、一个M.2 WIFI插槽，一个SATA硬盘插槽，以及BIOS刷宝插座、HDMI口转接插槽等

机器修复

既然机器到手，那就准备开搞了，制定了完整的修复逻辑，顺序是：

检查并自已修复CPU触脚，若能自已修复则继续往下，若自己修复不了，尝试找外面商家沟通是否可更换CPU插座解决，若能解决则继续，若解决不了，则中止；
确认CPU触脚修复，则修复BIOS。若能修复BIOS，则继续，若无法修复则中止;
BIOS修复后，安装CPU、内存测试是否运行正常，若运行正常，则购买CPU散热器、CPU散热风扇及硬盘支架与连接线，若无法顺利运行，则中止；
尝试刷网卡芯片MAC地址，恢复MAC。

说干就干

1、CPU针脚的修复开始，要说修复最大的难点，还真的就是这个CPU针脚的修复

因为，那个触点实在是太小了，调整的过程需要巧力，用力过度容易矫正过头，造成进一步错位或者触点损坏；力气太小吧，又无法有效矫正。最关键的是，我仅有工具就是

原谅我手机拍不清触点，概括起来，我几乎是趴在桌子上，用镊子进行调整，然后用那把儿童的直尺进行检查触点是否正确归位，我感觉我就像修手表的老师傅

2、BIOS的修复

从哥们的文章里，可以看出来，BIOS芯片是Winbond的25Q256JVFQ，查询是32M的BIOS芯片，某宝可以直接找到，每颗6元，出于冗余考虑，多买了两颗

有了芯片，还得有读写卡器，一样某宝下手，找到支持W25系列的读写卡器，顺便买了转接的插座，这样就不需要焊接即可方便的进行读写芯片的操作

拆开包装袋，就可以看到读卡器，买的是最贵的版本，想着稳定一些

根据指导安装转接座与芯片

卖家网站上面的指导不完整，一开始还安装错了方向

错误的方向，导致芯片识别异常

最后冒着必死的决心，调转转接座的方向，芯片识别正确了，读卡器尝试读取芯片的内部信息，可以看到都是F，也就是编码都是空

程序进行刷写的文件，要求是通用的Bin文件格式，而我司使用的是加密版本的exe可执行文件。尝试破解我司官网提供的exe格式的BIOS文件，均无法破解并提取出bin文件

最后没办法，想到了终极方法，直接Copy哥们同样型号的设备的BIOS，厚着脸皮找到哥们，预约让他第二天把家里机器的BIOS抠出来带上，在公司完成了对芯片的读取，顺利拿到并保存为BIN文件，刷写到新的芯片上

然后从家里另一台安装了黑苹果的戴尔Opti 7080 MFF机器上取下I5-10500T处理器、一条8G内存以及180W的电源适配器安装进行测试，顺利开机引导成功，进入BIOS

至此，这台Precision 3240工作站，距离完成修复，就差网卡了

在下单CPU散热器、CPU散热风扇，硬盘架与线之前，先仔细研究了下这台设备的机箱，进行后续PCIE设备的相关设计规划，初步拟规划如下

换个角度，从里面看，大概是这个样子

查询相关资料，了解到，这款机型支持安装低功耗版本，带T的处理器；也支持安装标压版本的高功耗处理器，但是两者对应的CPU散热器与风扇，还有使用的电源适配器功率也不同：

使用低功耗T系列处理器时，使用的是轻薄款的CPU散热器与风扇，并且电源适配器只需要180W即可满足使用

使用标准电压版本处理器时，使用的是高散热性能的散热器与风扇，且要求电压适配器的功率不低于240W，网上找了张图
综合所有因素考虑，得出两个判断：
考虑到需要增加万兆双端口网卡，所以CPU散热器与风扇，只能是使用低功耗版本的，作为软路由使用，低功耗处理器比如I5-10500T也完成足够使用；
考虑到CPU发热，而且万兆光网卡也发热严重，需要有足够的散热空间，还有内部空间的要求，最终决定将声卡安装到如下位置

确定没有问题，某宝找到熟悉的专卖我司配件的店主，下单相关配件

3、网卡MAC地址修复

前期已经查询过我司内部资料获悉，这款机型使用的是Intel的网卡芯片，不过由于是测试工程机，没有MAC地址，进BIOS可以看到芯片的MAC地址是一串的F

因此在网上找到了针对Intel网卡芯片的刷写工具eeupdate

根据网上查询的资料，找到一个U盘，制作成引导程序，开机引导进入后，刷写MAC地址。

考虑到MAC地址的唯一性，使用的MAC地址是之前制作黑群华硕主板的网卡MAC，因为那一台已经刷成购买的黑群洗白码的MAC

刷写成功

取下U盘重启机器，因为芯片编码发生改变，BIOS自动运行自检并进行同步

自检及同步完成后，提示需要进行重启以开始下载我司的CSOS恢复程序，用于紧急情况的BIOS恢复等动作

点击继续后机器重启，可以看到熟悉的网卡引导提示出现了

此时进入路由的IP地址设备列表，就可以看到设备已经成功的分配到IP地址

至此，机器的修复全部顺利完成

机器改造

正所谓，兵马未动，粮草先行。由于涉及要加装两个PCIE设备，需要使用M.2转接出PCIE插槽，所以在开始改造前，先得买好转接线与板卡

1、M.2 WIFI插槽转PCIE插槽转接线，海鲜市场入手，价格便宜，包邮不到40块钱搞定

做工一般，但是还行，最重要的是带了辅助供电线，若安装需辅助12V电压的PCIE板卡时，可取12V电源来辅助供电

PCIE插槽的部分，大小为X4

2、M.2 NGFF固态硬盘插槽转PCIE插槽转接线，某宝入手，价格不菲，包邮80，一样是带辅助供电线

两根排线，已经预估到后续排线可能不好规划安装，不好扭

3、声卡，有了转接线，接下来就考虑板卡的部分，网卡已经自有，那就只需要购买声卡，出于Daphile对声卡兼容性的担心，最后是京东下单某小众品牌的老芯片声卡。老芯片尽可能的避免Daphile不兼容与识别，京东下单万一真不兼容还能七天无理由退货

网卡尺寸刚好合适，而且出厂贴心的配置了半高/全高挡板，方便安装

4、网卡部分，使用的是自有的一张I350四端口千兆电网卡+一张X520双端口万兆光网卡

东西都准备好，就可以开工了。由于涉及机箱的切割，祭出了之前大妈上便宜买的某小型打磨切割机

1、改造加装声卡

在改造前，配合了M.2 WIFI插槽转PCIE，测试了声卡在UNRAID下的识别直通与Daphile识别问题，测试发现不管在UNRAID和Daphile都能识别，但是无法出声音，最后发现声卡虽然是X1 插槽，但是需要12V的辅助供电

万用表测量后，从机器原来的PCIE转接板中，顺利找到12V直流正极的取电点，担心后续网卡也需要辅助供电，所以多焊了一根，采用杜邦线，方便后续维护

切割前，取下机械硬盘，最后检查与确认，这个位置是否可以塞下声卡

确认没问题，就可以开始切割并根据情况进行微波调整，切割出声卡插孔的位置

然后通过对声卡的螺丝孔进行改造，加装用于固定的装置

改造的固定装置侧面

现在声卡就可以非常稳定而且非常紧固的安装到切割出来的位置

切掉多余的自锁紧固卡绳，装上四端口千兆电网卡，确认两张卡不会互相打到

不过，在把声卡插上转接出来的转接插槽时，发现，转接线与硬盘架发生了打架事件，硬盘架高出来的一点，刚刚好垫高了转接插槽

思考之后，决定取下硬盘支架，然后在主板上安装垫高螺丝来支撑机械硬盘，大概就是这样

安装了两颗垫高螺丝

这样确实没问题了，转接插槽也可以顺利安装，机械硬盘也可以顺利安装，但是机械硬盘的稳定性很差，如果机器竖着放或者不小心倒置，可能机械硬盘就出现松动

最终，一咬牙，把机械硬盘的支架给切了，切完之后的样子

切割完之后，插槽就都没问题，可以顺利安装了，先来个侧面照片

侧后方来个照片

把线都理清楚，就搞定了声卡的部分

2、改造加装网卡

网卡的改造部分，翻车了

在开始改造前，安装测试发现，两张网卡只要一同安装，就出现开机卡在BIOS界面的情况，不管如何对调各板卡的顺序，均无法解决，初步怀疑可能是PCIE通道的问题

最后查询资料验证了我的判断，这种迷你主机共用所有PCIE通道X16, 两个M.2 NGFF固态硬盘位，每个最大X4,两个加起来X8, 机器原来的PCIE插槽为X8, 加上M.2 WIFI插槽转接出的PCIE插槽，超出主板PCIE通道了

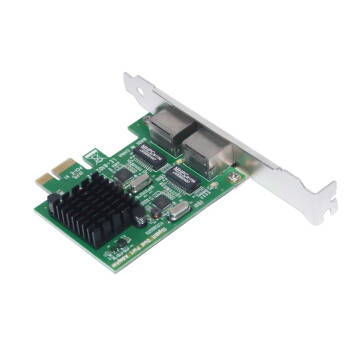

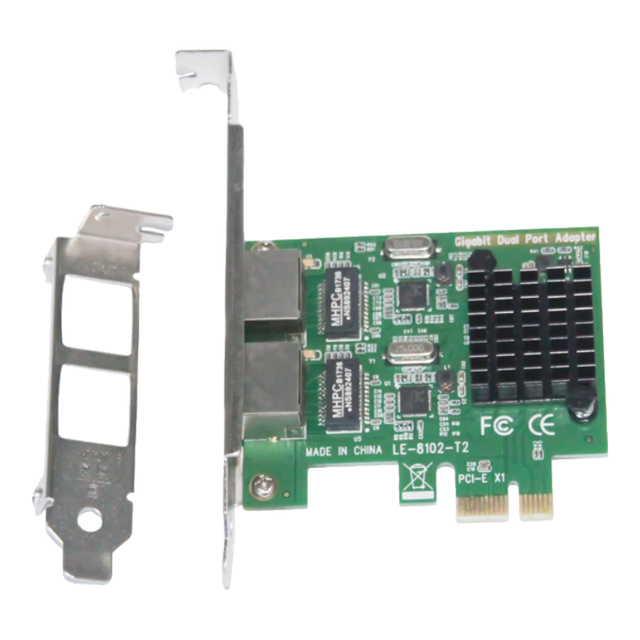

犹豫再三之后，决定再购买一张使用低于X4速率插槽的千兆电口网卡，来替换掉原计划安装的I350，京东下单

这样之后，最终调整的改造方案如下

网卡到货先测试，确定没有问题

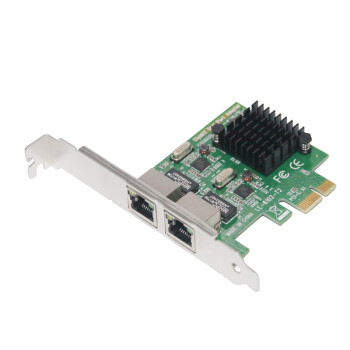

接下来就简单了，根据网卡大小切割位置安装双端口千兆电网卡，安装后的样子

考虑到万兆光网卡芯片发热严重，底下又有声卡，声卡下又有发热量比较大的机械硬盘，决定再给万兆光网卡加装辅助散热风扇

翻箱倒柜的找出之前不知道从哪里拆出来的超小型的散热风扇并给它改造出连接线

负极直接固定到机箱内部任意一颗螺丝上取电，正极可以从原来预留用来PCIE插槽做辅助供电的线里取电，毕竟新买的双端口千兆电网卡是X1 插槽还不需要辅助供电

比划了一下，刚刚好，只需要把网卡上面散热器的散热片调整下，就可以使用螺丝进行紧固，搞定

安装上去，风扇距离声卡还有一丢丢距离，也不会打到声卡，特别完美

现在只把线理一理，OK了

现在进BIOS，可以看到所有插槽都已经占用并使用

软件安装

基于当前的机器配置，目前在上面部署了：

爱快：两个万兆光口+一个千兆电口做直通，安装爱快软路由系统，其中一个万兆光口做WAN口安装猫棒，连接联通500M宽带；另一个万兆光口做LAN口连接万兆交换机；另一个千兆电口做WAN口，连接移动免费赠送的100M宽带，两条宽带做汇聚。
OpenWRT: 板载千兆电网口，连接交换机，用于UNRAID管理登陆，同时部署了OpenWRT，用于部署安装应用程序，比如广告屏蔽、梯子等；
群晖：剩余一个千兆电口+机械硬盘做直通，安装黑群，部署7.0黑群，用于日常轻数据读取NAS；
Daphile：直通声卡+板载网口，部署Daphile HIFI音乐播放系统；
HA：使用板载网卡部署安装HA，通过插件将Aqura、小米等多个品牌系列的智能家居设备进行汇总，方便的进行日常的智能家居设备管理。
Cups：使用板载网卡+直通的USB口，连接USB打印机，部署CUPS完成局域网内打印

来两张当前UNRAID上面虚拟机的截图为证

更多应用部署，目前还在考虑中，欢迎广大网友提供建议

最后，感谢如下大佬相关文档对本人的帮助：

1、爱快/OpenWRT安装------->阿文菌-《UNRAID系统安装双软路由保姆级教程：使用GK41 双网口 J4125设备安装！【下篇】》

2、UNRAID安装黑群------>David的日常-《UNRAID一篇就够！群晖 DSM7.1》

3、UNRAID安装Daphile------>白水心-《unraid 篇二：Unraid驱动板载声卡直接输出音源，daphile音乐服务器详细安装配置应用-对上篇文细化》

4、UNRAID安装CUPS------->blackocean-《Unraid 安装CUPS实现共享打印和无线打印》
