MAXSUN 铭瑄 MS-iCraft B550M WIFI MATX主板(AMD AM4、B550)
商品笔记
真实的值友购后体验

李白测评
1月前发布
散热丰富:
铭瑄的这块主板,它的亮点是散热装甲上的两处RGB灯效。我闲着无聊,把电竞之心的四处散热装甲,全拆下来了,拿在手上沉甸甸的,散热片的厚度非常惊人,散热装甲不仅能为Mosfet降温,而且还能帮电感降降温。超频需要的供电铭瑄这次肯定是给足了,而且这块主板采用了8层pcb设计,超频的根基非常牢。



技飞狗跳
1月前发布
国产主板的自我救赎,堆料王铭瑄B550M电竞之心主板装机实测

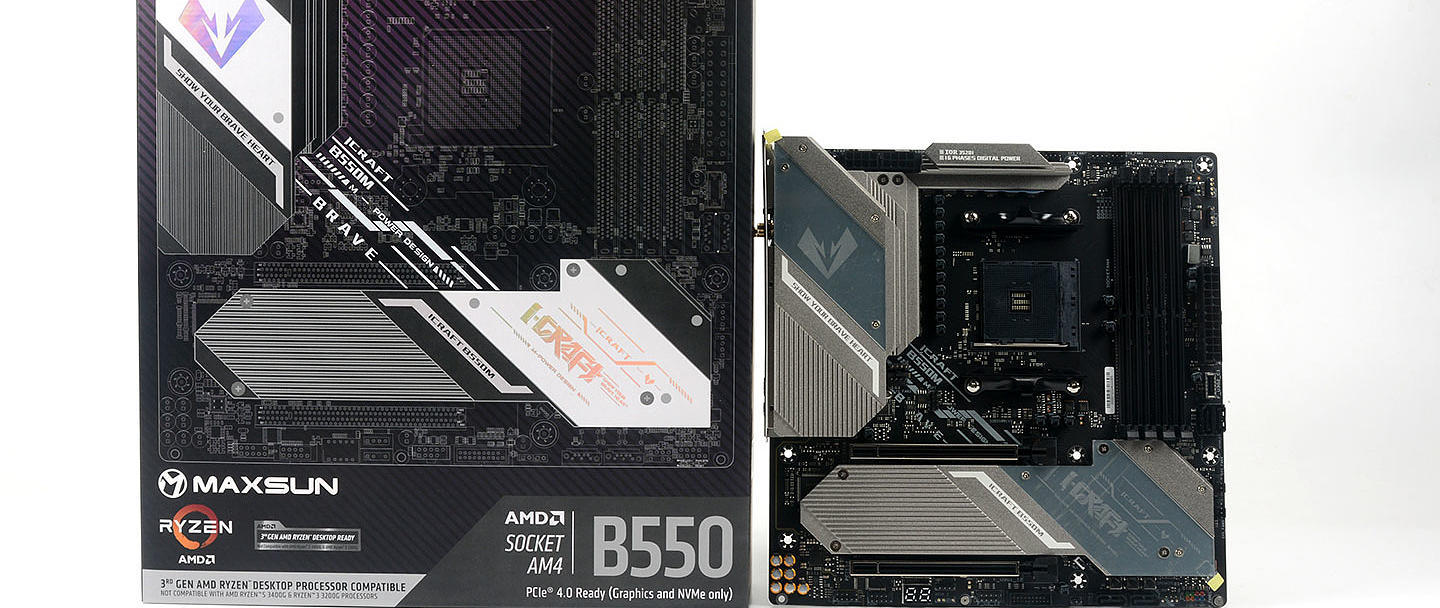

写在开头,对于普通DIY玩家来讲,他们最关心的莫过于新一轮矿难什么时候来,毕竟那关系着他们能否早一天用上心仪的显卡。而对于品牌商来讲,该发的新品还是得发,NV虚空发布12G的3060,Intel"开倒车"发布11代酷睿处理器...当然AMD也没闲着,不发新品,但是可以涨涨价嘛...2021伊始,搞机人,是真的难!去年12月在自营买了颗2129的5600X处理器,本以为只能坐等贬值,完全没料想,耍了个把月后,这货居然还涨价了(窃喜中)...言归正传,在大多数玩家认知中,不论Intel还是AMD,B系列主板都属于走量的消费级产品,但到了500系列的AMD平台,这一切开始发生了改变。发布至今,B550主板的售价跨度可以说非常大,有最普通的消费级产品,也有规格直接接近甚至超越普通X570的存在。而今天小子要测的主角也正是这样一款媲美甚至超越X570的B550主板,铭瑄 B550M电竞之心主板,不过究竟表现如何还是直接搭配我的5600X处理器装机实测来得真实。产品开箱平常装机使用过多个品牌不同段位的B550主板,相较而言,这次上手的铭瑄B550M电竞之心主板的包装应该是个性非常鲜明的一款,整体非常大气,也不失精致,但是很难想象这是一个M-ATX主板的包装。外包装整体以黑色为主,正面主要是主板的渲染图,以及一些AMD B550相关标识,右上角红底表示:原生支持PCIE4.0 更是醒目。包装背面则相对比较常规,主要是关于这块主板的卖点以及一些规格参数等资料。直接打开包装,首先看到的是一张铭瑄二次元形象瑷珈的贴纸和一张产品宣传单页。没有纸质说明书,但是你可以直接扫码获取电子版的使用说明。对比手机厂商的不给充电器就叫环保,铭瑄的这个操作,无疑更加接地气。下面则是静电袋精心呵护着的主板本体,区别于其他主板包装,B550M电竞之心将sata线等配件全部拎出来放在了主板内包装上方。配件全家福,主要是SATA线和可调节并带磁吸的主板WIFI天线,另外还有把iCraft 标识的螺丝刀和一个防止CPU被散热器一起拔出M-YES保护装置。产品简介从包装中取出B550M电竞之心主板,然后跟盒子放一起,整体反差非常大!铭瑄 iCraft B550M 电竞之心,标准的M-ATX板型,雾黑色PCB板。同时,主板供电位置和M.2固态位置也同样有大面积的散热马甲...可以说是武装到了牙齿。依旧是熟悉的AM4底座,4条DDR4内存插槽,最高可超频至4800MHz,14+2相供电设计 ,CPU外接供电8+8pin,1条PCIE-E x16 4.0 ,1条PCIE-E x4 3.0 显卡插槽,2个高速M.2固态接口,4个SATA固态接口...不论台系还是国产主板,背板带装甲的基本都是高端无疑,铭瑄B550M电竞之心主板PCB板背面同样有大面积金属装甲设计,可以很好的保护PCB板。衡量主板高端与否的一个重要参数是供电,直接拆掉大面积散热装甲可以清楚地看到B550M 电竞之心主板一共有16组电感与Mosfet,包括14相CPU核心与2相SoC供电,可以为锐龙5000系列处理器超频提供彭湃动力。在主板的处理器外接供电方面,则是一般中高端以上的X570主板才有的8+8pin的豪华配置。拆散热顺便把处理器拔出来对AMD平台玩家来讲应该并不罕见,铭瑄B550M电竞之心针对玩家的这个痛点,给玩家配备了一个M-YES保护装置,可以有效防止CPU暴力拔出!主板配备四条DDR4内存插槽,支持单根32GB内存,最大内存容量128GB,采用的是单边卡扣式设计,这样拆装内存也会变得更加简单。据悉,铭瑄B550M电竞之心内存线路采用的是优化的Daisy Chain布局,可以有效提升内存超频潜力,搭配5000系处理器,可以将内存频率超至4866MHz以上。当然,如果不懂超频,也可以直接使用开启主板A-XMP功能,充分发挥高频内存实力。B550M电竞之心配备了两个显卡插槽,均带合金装甲包裹,靠近CPU的接口支持PCI-E 4.0/3.0 x16。早前还有玩家遇到在使用其它主板时PCIe插槽与M.2接口使用冲突的问题,但这张iCraft B550M Wifi真正做到了全接口无冲突正常使用!(但是,要拆装固态,你还是得先拆马甲)这款主板配备了两个M.2高速固态接口(一个支持PCI-E x4 Gen4和SATA通道,另一个则支持PCI-E x4 Gen3和SATA通道)接口上方还覆盖有大面积的合金散热装甲,可以让M.2固态在工作时候所产生的热量能够得到快速有效的散发。一体挡板同样是对中高端主板最起码的尊重,B550m电竞之心当然也不会例外。IO接口非常丰富:1个PS/2接口,2个USB 2.0,3个USB 3.2 Gen 2 Type-A,1个USB 3.2 Gen 2 Type-C,音频有5个3.5mm接口,1个SPDIF输出,LAN口是2.5G的,使用Realtek 8125B 2.5G网卡,无线部分则是标配了Intel WiFi 6 AX200,视频输出接口为HDMI+DP的组合,附送的一个磁吸型信号增益WiFi天线。还需要特别提醒的是,IO接口位置还有两个实体的按键,一个是Clear CMOS键,另一个则是BIOS Flash Button,它配合旁边白色框的USB 2.0接口可以在不安装CPU、内存、显卡的情况下刷入新BIOS。所以,真的别再抱怨主板bios 升级麻烦了。用铭瑄B550M电竞之心主板就没有这个烦恼。而作为一款主打电竞的主板,没灯可不行。主板有2个5V 3Pin的ARGB和2个12V 4Pin的NRGB插针,要是还不够你玩,我也没辙了。当然搭配铭瑄ICraft Skylight RGB 专属灯控软件,体验更佳。另外,在主板右下角区域,还有三个实体按钮,分别对应的是灯光调控、重启、开机三个功能,对于普通DIY玩家来说,应该说非常实用。主板bios方面,国内主板厂商相较于台系主板厂商,一直处于弱势。铭瑄B550M电竞之心在主板Bios方面也花了大功夫。全新升级的图形化Bios,支持鼠标操作,也让日常bios设定变得更简单易用。测试平台完整平台配置:R5 5600X处理器,铭瑄B550主板,影驰RTX3070星曜OC显卡,芝奇D4-3600皇家戟8G*2,影驰擎 pro 1TB M.2固态,安钛克 Antec 风行者 DF 700 Flux 机箱,安钛克 NE750金牌全模组电源,AMD 风冷散热(上代R7以上配的,5600X盒装自带的没这个酷)...Ryzen 5 5600X,一直有限供货,最近价格小涨的一款处理器。7nm工艺,6核心12线程,基础3.7GHz,加速频率4.6GHz,L2+L3总缓存为35MB,只有65W TDP。搭配今天的B550M电竞之心主板,再合适不过。盒装5600X自带AMD原装散热,但是我更喜欢上一代R7的原装散热显卡则是反正大家也买不到的3060Ti 金属大师OC显卡,怕挨打,就不多做介绍了。内存方面则直接选择了使用三星bdie 的名人堂HOF EX D4-4000MHz内存。固态则选择了同系列的HOF PRO ,装机过程有翻车,后面再细说。机电方面则是选择了安钛克Flux机箱+NE电源了"全民电竞"机电组合。安钛克DF700,中塔钢化玻璃侧透机箱,支持ATX及以下规格主板安装,散热方面最大可兼容360水冷,显卡限长405mm,也就是说目前在售的RTX30显卡基本都能兼容。机箱背面内附5风扇(前置3*12cm ARGB风扇,电源仓上放置一个特殊的12cm反叶风扇,后方一个12cm风扇)提供显卡在运作时最直接的进气与强大的风流,强化显卡散热,保障游戏中硬件稳定高效运行。机箱本身自带集线器,支持主板神光同步。正好跟主板搭。电源方面选择的是安钛克中端旗舰NE750Gold,80plus金牌认证,拥有全日系电容豪华配置,既能稳定输出,同时也能更加持久耐用。LLC+DC-DC方案,让电源本身拥有强悍的交叉负载能力。单路12V持续输出,能完美保障高功率显卡运行。售后方面,7年换新的售后承诺,也能让人安心。整机效果上机测试默频状态下的5600X,CPU-Z跑分单核624.2,全核4792.9使用AMD RYZEN MASTER直接将5600X超频至4.7G(别问我为嘛不4.8,默认我技术不行),CPU-Z跑分单核635.5,全核5032.6。虽然AMD RYZEN MASTER软件操作简单,但其实对主板要求不低,显然,豪华堆料的B550M电竞之心对于内存超频来讲,确实优化得蛮不错的。再跑下R15和R20,看看5600X的生产力,R15得分1811cb,R20得分4155cb。超频4.7G,R15得分1996cb,R20得分4525cb,超频后整体提升还是蛮大的。默频状态下,鲁大师整机跑分144W,其中5600X得分57W;超频4.7G继续跑鲁大师,整机得分152W,其中5600X得分60W;3D Mark性能测试。Time Spy显卡得分12021;Fire Strike显卡得分30145;Time Spy Extreme显卡得分5875;Fire Strike Extreme显卡得分14558。Fire Strike Ultra显卡得分7453,Port Royal得分7094。前面有提到的Flux平台机箱到底对显卡散热有没有帮助呢?直接开启甜甜圈烤机,28min后,显卡GPPU温度基本稳定在65°,而GPUZ显示频率也被拉到了1950MHz,功耗在220W左右。直接进入主板BIOS开启XMP,内存直接拉到4000MHz,跑个aida64。除了延迟较高,连续读写复制速度都非常优秀。《战争机器5》2K分辨率,超高画质条件下,游戏平均帧数能达到93.1FPS高画质条件下,游戏帧数则是能达到111.9FPS而在另一款大作《古墓丽影·暗影》中,同样是2k 分辨率,超高画质,开光追,开dlss,游戏平均帧数:71帧;高画质,开光追,开dlss,游戏平均帧数:74帧;本次装机过程中,其实也遇到个小插曲。在网上也看到不少用户都遇到了:使用Pcie4.0的情况下,显卡驱动一直无法成功安装,但是进入bios,将pcie4.0接口设置变更为pcie3.0后则能成功打上驱动。当然,其实这并不是主板的锅,除了我说的这种方式外,将显卡发回原厂售后,同样能解决这个问题。小结1,从上面的开箱过程可以看出,铭瑄B550M电竞之心这块主板,用料真的非常扎实,接口也足够丰富,对AMD 5000系列处理器以及内存超频都很友好。在bios方面,对玩家也非常友好,操作也非常简洁;另外对于喜欢RGB灯效的电竞玩家来讲,这块主板本身的Argb和RGB接口也足够丰富,铭瑄本身的主板灯控软件也非常给力。2,在这之前,纯国产主板基本上都定位在中端及以下市场,铭瑄B550M电竞之心,从其豪华的堆料以及强大的实用性能不难看出,一个纯国产主板的上进之心。但是高达1099的售价,是否有用户愿意买单,还有待市场的检验。



乄十四行诗
1月前发布
挑战X570的B550主板:铭瑄B550M电竞之心

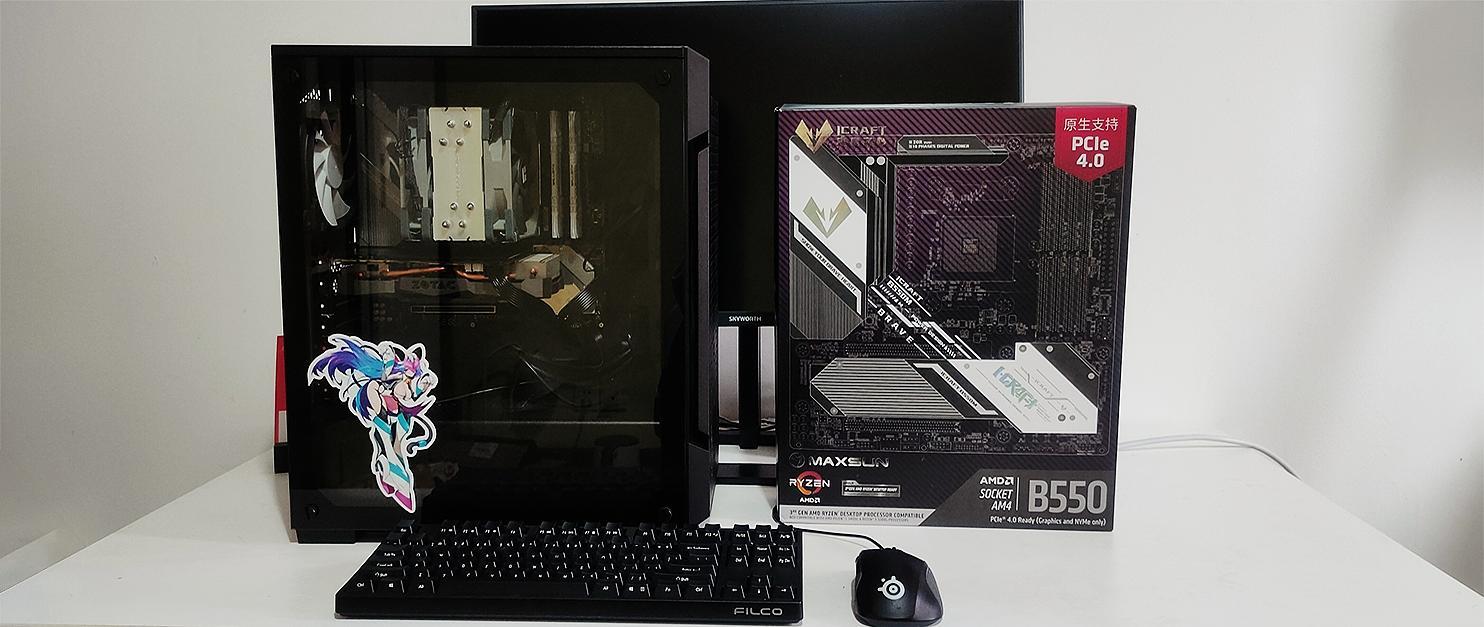

大家好,我是十四,作为一个数码爱好者,多多少少也给身边的朋友装过不少机器。轮到自己的时候就是这样想要,那也想上。无奈配件价格高居不下,兜里却空空如也。但有幸在识货众测中获得了一块铭瑄b550M电竞之心 WiFi,这一契机开启了久违的装机之路。主板参数既然是中了众测的B550M主板,那肯定要先说一下这款主板的参数,网上有非常丰富的内容,这里只挑个人认为重要的讲。供电部分:14+2相供电(在坐的各位B550M都是弟弟)主板内接口:1条PCIex16 4.0,2个可用M2接口,靠近CPU的由CPU直连,支持PCIe 4.0的固态主板前置:支持前置TypeC接口(但需要机箱支持,不然白瞎啊,我的就白瞎了)主板IO:有TypeC接口,USB3.2接口,2.5G网口(非常强非常全)离线升级bios按钮,清空mos按钮,搭配主板上重启、开机、灯效实体键在超频调参数的过程中体验极佳。风扇接口:2个5V 3Pin的ARGB和2个12V 4Pin的NRGB接口(能满足一定的RGB用户的需求)主板重量:1.4kg,非常重,比B550迫击炮重了一斤,不光是堆料,散热装甲以及主板背面的装甲,确实非常用心,不是很怕主板撕裂者。主板附赠:一把PH00、PH1双头螺丝刀,一个WiFi增益天线,4条Sata线,一个CPU保护扣具(非常好,但是只能配合原装扣具使用)平台配置CPU:Ryzen R5-3600XT主板:铭瑄B550M电竞之心WiFi显卡:索泰1070Ti散热器:利民AS120 风冷内存:英睿达 新铂胜 8G 3600*2硬盘:铠侠 RD20 1T电源:艾湃电竞AJ650W机箱:海盗船T220i其实这个平台是有很多槽点的。3600XT完全无法榨干这块板子的性能,显卡居然还是上古显卡1070Ti。。。原因无他,开头提过了。装机过程装机的过程很顺利,选用的电源是艾湃电竞的AJ650,全日系电容全模组。650W电源绰绰有余了,但还是出现了问题,这个问题后面再讲。基础测试DIY平台最重要的是稳定性。装好之后,不修改bios直接进入,AIDA 64烤机,40分钟无问题之后,才进行的下一步测试。无修改任何bios参数,CPU、内存和整机跑分。工具:CPU-Z、AIDA 64以及鲁大师。CPUZ:单核536分,多核4288分AIDA64:默认情况下,只能运行在2666的频率,读写速度,内存延迟,真的不忍直视。鲁大师:CPU 44.3万,显卡33.9万,内存12.4万,固态9.1万 默认情况下的游戏表现:《绝地求生》抗锯齿,纹理,可视距离三极致下。出生岛:190帧左右飞机上:200-230帧飞行中:170-190帧野外跑步:180帧-200帧虽然1070ti挺老了,但是绝地求生三极致下,还是能获得很好的体验。与敌人打架时,是150-170帧波动,别问我为森么没截图,因为我菜死了。。。三极致没什么压力,那就试试开高特效。特效全开、禁用鲜明度、垂直同步和动态模糊。帧率下降明显出生岛:130帧左右飞机:180帧左右飞行过程:140帧左右野外跑步:140帧左右发生战斗:130帧左右(我截图了)《Dota2》2k分辨率,按照推荐打开了高特效因为我不会打Dota2,只会打Dota,因此就下载了一个录像观战。4人以下对线:120帧左右。发生团战:90帧左右。这个帧率可以流畅的玩耍,想要更高帧率可以通过调节画质来实现。(1070ti毕竟老了)简单超频后的提升买了3600XT和,英睿达内存,当然是要来超频的。但还记得前文说的问题吗?还记的CPU附近诡异的红光吗?那是因为AJ650W电源只有8+4pin的cpu供电接口,看着主板上8+8pin的cpu供电落下泪来。无奈,插着8pin供电的3600XT硬是做了一阵子开机跑分性能测试。建议大家购买700W以上的电源,这类电源一般都拥有8+8pin的CPU供电线。单8pin的情况下,3600XT只能做到4.55Ghz过R15,但过不了R20。而在我买到转接线,将CPU的16Pin供电插满后,4.6GHz可以过R15,但过不了R20,此时4.55G可以过R20,可以过AIDA64烤机20分钟。(毕竟不是各大机构送测拿到手的大雕CPU,这个频率也不错了)而我这颗3600XT体质的原因(其实是我菜)稳定使用频率就差不多在4.55GHz。后续我也将频率锁在4.55GHz进行后续的性能测试。再放一张4.77G亮机看风景的图片。本来想在这么豪华的供电下,冲一下4.8G亮机,无奈怎么都点不亮机器,只能到4.77G了,CPU体质就放在这里,迈不过去这个坎。内存超频内存是英睿达新铂胜8G 3600*2,因为对zen2的超频频率有所限制,我仅使用XMP1的3600hz以及手动3800hz频率,FLCK1900进行测试,再高就不去了。游戏测试会在默认XMP1下进行。开启XMP1后,内存读提升37.5%,写提升35%,而最重要的延迟则从91.1ns下降到68.4ns,这是一个非常非常巨大的提升了。当然后续还可以通过调节SOC电压来让内存延迟更低。调整到3800hz之后,性能继续提升!读提升4%,写提升5.5%,延迟下降3%,还是有提升的。当然这并不是这块主板或者说这根内存条的极限,而是我这个菜鸡目前的极限。换成是大佬,可以继续锁FLCK,详细地调整时序,超他个6000Mhz整体超频后,鲁大师的整体性能提升4.3%,不过鲁大师嘛,看看就好了。超频调试之后的游戏体验以下为4.55GHz、1.43V,仅开启XMP1情况下的游戏实测。《绝地求生》特效全开、禁用鲜明度、垂直同步和动态模糊出生岛:160帧,提升23%飞机:180帧左右,基本一致飞行过程:150帧左右,落地一瞬间137帧,提升7%野外跑步:145帧左右,提升不大。发生战斗:140帧左右,提升7%,我被神枪手穿透岩石打死了。整体帧数有了更高的体现,对于FPS游戏多一帧强一分而言,已经很棒了!其实在这里制约绝地求生的帧数并非CPU和内存,而是显卡。1070Ti毕竟是老了。对了,26号英伟达之夜,我看了好几个小时,想要抢显卡。结果。为什么只有这几个截图呢,因为其他商品我这个页面都没进来《Dota2》调整参数之后,同样为上文中的特效情况下普通对线:170帧左右,提升39%。团战:120-140帧左右,提升33%。对于显卡要求没有那么高的Dota2,简单超频后,性能提升显而易见。超频后游戏体验总结:在两个比较有代表性的游戏中,CPU与内存频率的提升,对画质与帧数有着较大的提升。上述的设置均可在主板bios的Turbo模块可以进行调节。而作为不那么爱折腾的游戏玩家,可以先打开XMP1,再简单调节一个适合的CPU频率之后开始畅玩。如果喜欢折腾的大佬请直接超他个6Ghz、6000Mhz。对普通玩家,简单几步就能享有更高性能的表现,并且稳定,这才是游戏玩家追求的东西。主板bios简单了解的几个地方此外,主板Bios提供了按F12截图保存图片的功能,非常实用且好评,再也不用手机拍照去保留参数了。但是保存的位置是在100M的EFI系统分区内,正常情况下是打不开的。因此就需要借助DiskGennus软件来打开提取图片到系统位置。无线测试路由器型号为D191G,主机距离路由器距离为1.5米,300M电信宽带,无线网卡接上磁吸增益天线,5次测速得到结果如下:整体的稳定性非常好,几乎不输给有线网络,此外,上述所有游戏测试都是在无线环境下测试的,流畅度,稳定性,延迟,几乎没有太大的感受,AX200无线网卡,强;自带的增益天线,线长约1.5m想吸哪里吸哪里,走心。总结铭瑄这款B550m的供电豪华程度,丝毫不输某些X570,整体的做工和用料也非常走心。也显示出了想要追赶第一梯队的决心和主板设计上水平的提升。当然我所用的平台完全没有办法榨干这块电竞之心,等zen3降价或者等zen3+的到来,那才是这块B550m最终体现价值的地方:平价且强悍。
